fr
294
Interfaces de communication : Réglage et fonction
Le type d'utilisation (générateur de valeur de consigne, capteur de pression différen-
tielle, capteur externe, etc.), le type de signal (0 – 10 V, 0 – 20 mA, ...) et les affecta-
tions de signal/valeur correspondantes se configurent dans les menus « Fonction entrée
analogique AI 1 » et « Fonction entrée analogique AI 2 ». En outre, il est possible de
consulter des informations relatives aux réglages actuels.
Dans le menu « Réglages », sélectionner successivement
1. « Interfaces externes »
Réglages
Régler le mode de régulation
Assistant de réglage, valeurs de cons...
Pilotage manuel
Commande de forçage manuelle
Fonctionnement pompe double
Réglage de la pompe double
Interfaces externes
Analogique, numérique, SSM, SBM ...

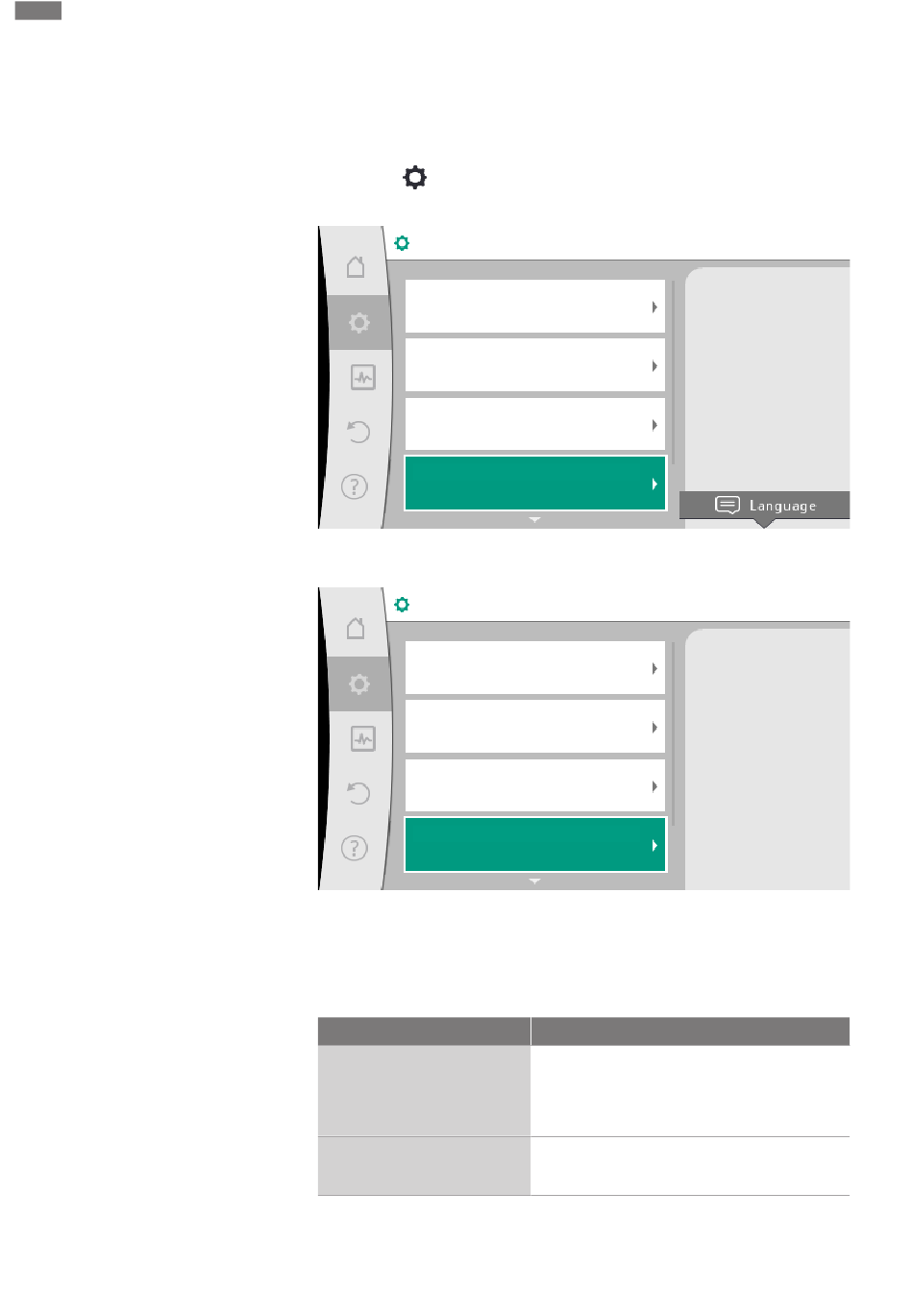

Fig. 61: Interfaces externes
2. « Fonction entrée analogique AI 1 » ou « Fonction entrée analogique AI 2 ».
...Interfaces externes
Fonction de l'entrée de commande (DI1)
Actuellement : Inutilisé
Fonction de l'entrée de commande (DI2)
Actuellement : Inutilisé
Fonction entrée analogique (AI1)
Non configuré, 0 – 10 V
Fonction entrée analogique (AI2)
Non configuré, 0 – 10 V
Fig. 62: Fonction Entrée analogique
Après voir sélectionné l'une des deux possibilités « Fonction entrée analogique (AI1) »
ou « Fonction entrée analogique (AI2) », sélectionner la requête ou le réglage sui-
vant(e) :
Réglage
Aperçu Entrée analogique
Régler l'entrée analogique.
Tabl. 38: Réglage Entrée analogique AI 1 ou AI 2
Dans « Aperçu Entrée analogique », il est possible de consulter des informations rela-
tives aux réglages actuels.
Réglages 0 – 10 V, 4 –
20 mA, PT1000, Ext. OFF,
Ext. MIN....
Régler le type de signal
utilisé et les
paramètres
correspondants pour
l'entrée analogique.
Fonction Entrée de commande AI 1 ou AI 2
Aperçu des réglages de cette entrée analogique,
par exemple :
• Type d'utilisation : Sonde de température
• Type de signal : PT1000
Réglage du type d'utilisation, du type de signal et
de l'affectation du signal/des valeurs correspon-
dants
