Instrucciones de instalación y funcionamiento Wilo-Stratos MAXO/-D/-Z
Interfaces de comunicación: Ajuste y funcionamiento
2. «Función de entrada analógica AI 1» o «Función de entrada analógica AI 2».
...Interfaces externas
Función de entrada de control (DI1)
Actual: Sin usar
Función de entrada de control (DI2)
Actual: Sin usar
Función de entrada analógica (AI1)
No configurado, 0 – 10 V
Función de entrada analógica (AI2)
No configurado, 0 – 10 V

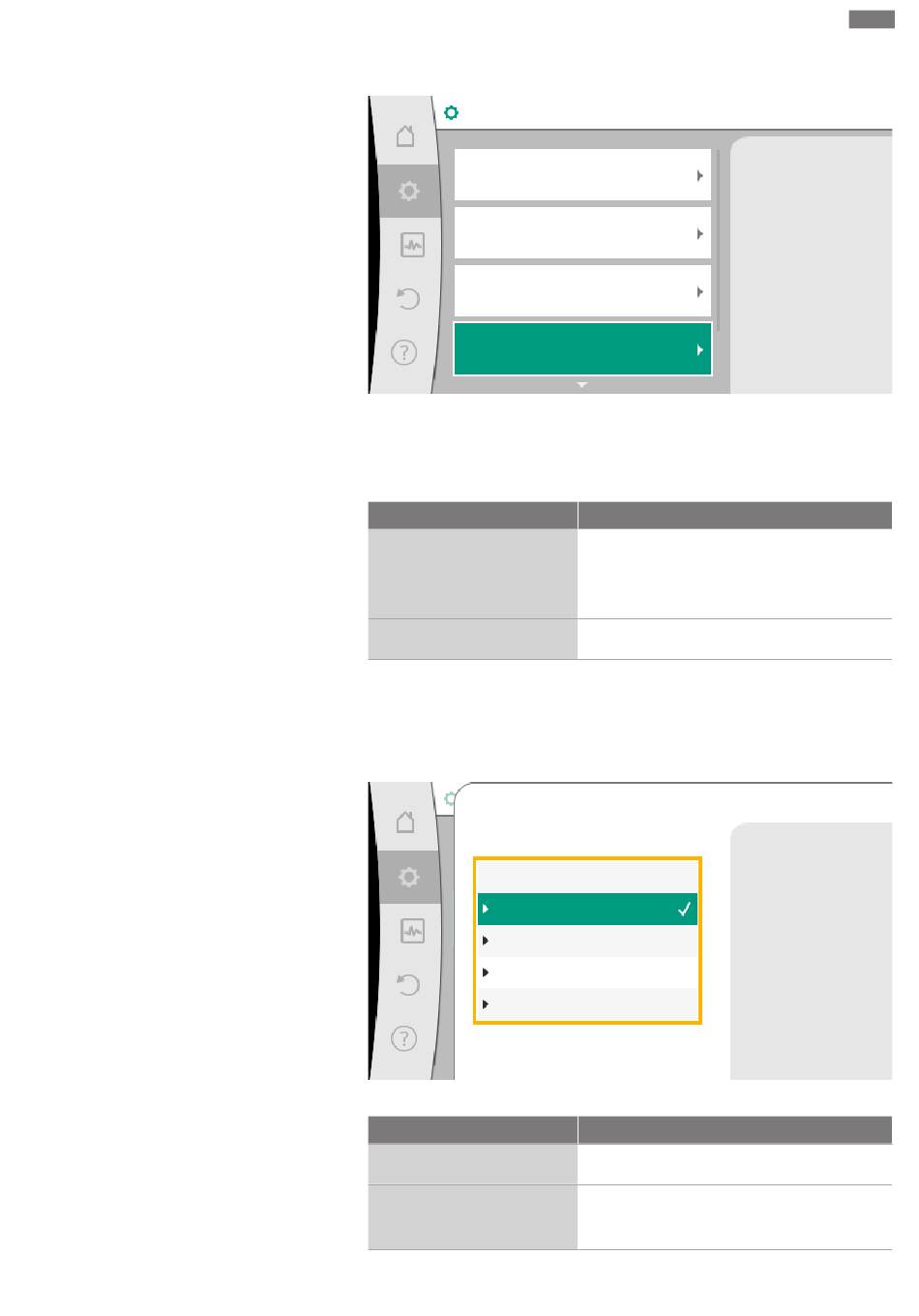

Fig. 62: Función de entrada analógica
Después de escoger entre «Función de entrada analógica (AI1)» y «Función de entrada
analógica (AI2)», seleccione la siguiente consulta o ajuste:
Ajuste
Vista general de la entrada ana-
lógica
Configurar entrada analógica
Tab. 38: Ajuste de entrada analógica AI 1 o AI 2
En «Vista general de la entrada analógica» se puede consultar información sobre los
ajustes actuales.
En «Configurar entrada analógica» se determina el tipo de uso, el tipo de señal y las
asignaciones de señal/valores.
Seleccionar tipo de uso
Entrada analógica (AI2)
No configurado
Sensor de valor de consigna
Sonda de presión diferencial
Sensor de temperatura
Sensor externo
Fig. 63: Diálogo de ajuste del sensor de valor de consigna
Tipo de uso
No configurado
Sensor de valor de consigna
Ajuste el tipo de señal
empleado y los parámetros
correspondientes
para la entrada
analógica.
Función de entrada de control AI 1 o AI 2
Vista general de los ajustes de esta entrada analó-
gica, por ejemplo:
• Tipo de uso: Sensor de temperatura
• Tipo de señal: PT1000
Ajuste del tipo de uso, el tipo de señal y la corres-
pondiente asignación de señales/valores
Utilizar la entrada analógica
como
valor de consigna,
p. ej., para la altura de
impulsión
Función
Entrada analógica sin usar. No son posibles otros
ajustes.
Utilizar la entrada analógica como valor de consig-
na.
P. ej. para la altura de impulsión.
