es
520
Interfaces de comunicación: Ajuste y funcionamiento
Tipo de señal entrada analógica (AI2)
Para sensor de valor de consigna
PT1000
0–10 V
2–10 V
0-20 mA
4–20 mA

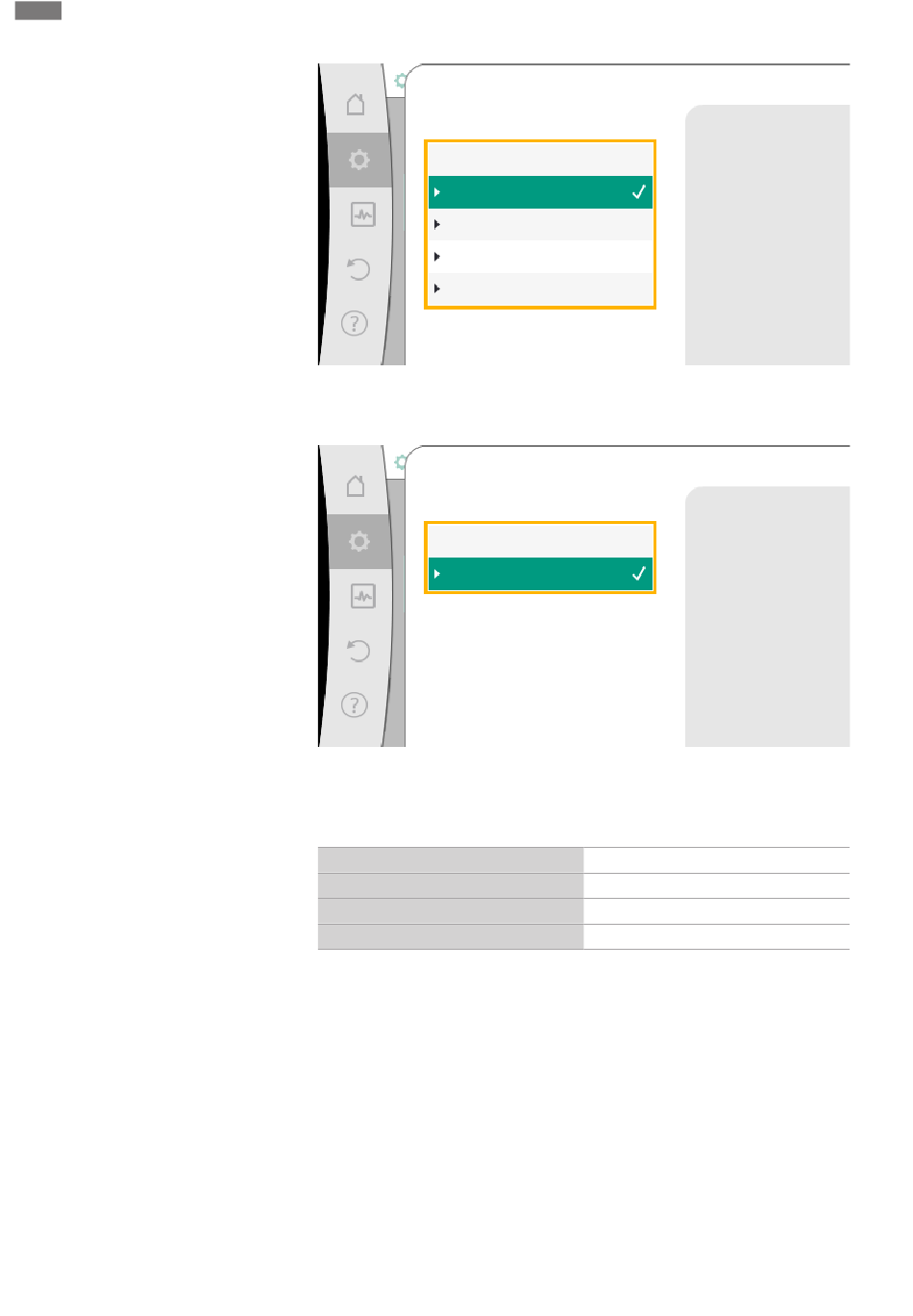

Fig. 69: tipo de señal
Después de seleccionar el tipo de señal se determina cómo se utilizan los valores están-
dar:
Utilizar valores estándar
Entrada analógica (AI2)
Utilizar indicaciones
Ajustes definidos por...
Fig. 70: Utilizar valores estándar
Con «Utilizar indicaciones» se utilizan los estándares determinados para transferir la
señal. A continuación ha finalizado el ajuste de la entrada analógica como sensor de va-
lor de consigna.
APAGADO:
ENCENDIDO:
Mín.:
Máx.:
Tab. 43: Asignación de señal estándar
Con la selección «Ajustes definidos por usuario» se deberán realizar otros ajustes:
La detección de rotura de cable opcional solo está disponible con los tipos de señal 0 –
10 V y 0 – 20 mA.
Configurar entrada analógica
para tipo de señal
0...10 V.
Configurar la asignación
señal/valores.
1,0 V
2,0 V
3,0 V
10,0 V
