Manuel du produit - IRC5
3HAC047136-004 Révision: AD
Action

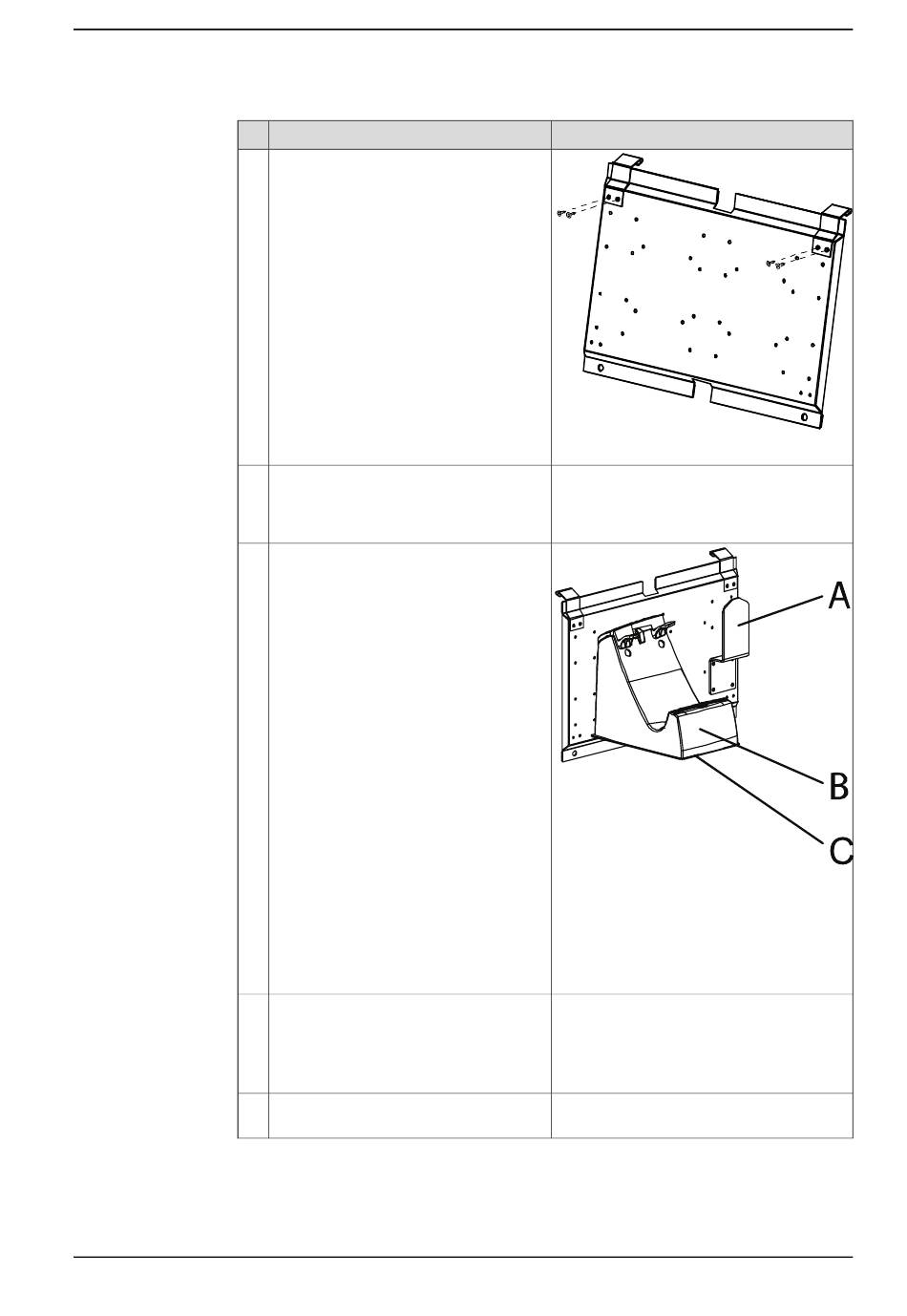

Fixez les deux crochets sur la plaque de
montage, en utilisant deux vis Fastite
pour chaque crochet.
Sur le support du FlexPendant destiné
au FlexPendant avec bouton d'urgence
situé sur le bord extérieur, retirez la
plaque métallique du dessous du support.
Placez le support du FlexPendant et du
porte-support de câble sur la plaque de
montage à l'aide des vis Fastite incluses
(6 pcs).
Assurez-vous que la surface où sera ac-
croché le support est propre et sèche.
Cela s'applique aux surfaces pour les
crochets et la partie arrière du support
(plaque de montage).
Retirez l'intercalaire de protection de la
bande sur la plaque de fixation.
© Copyright 2004-2024- ABB. Tous droits réservés.
2 Installation et mise en service
2.4.4 Montage du support du FlexPendant
Remarque/Illustration
xx1100000052
xx1700001453
• A : Support de câbles
• B : Support du FlexPendant
• C : plaque de tôle du FlexPendant
(Non disponible sur toutes les versio-
ns)
Suite
Suite page suivante
