ABB IRC5 Manuel Du Produit page 201

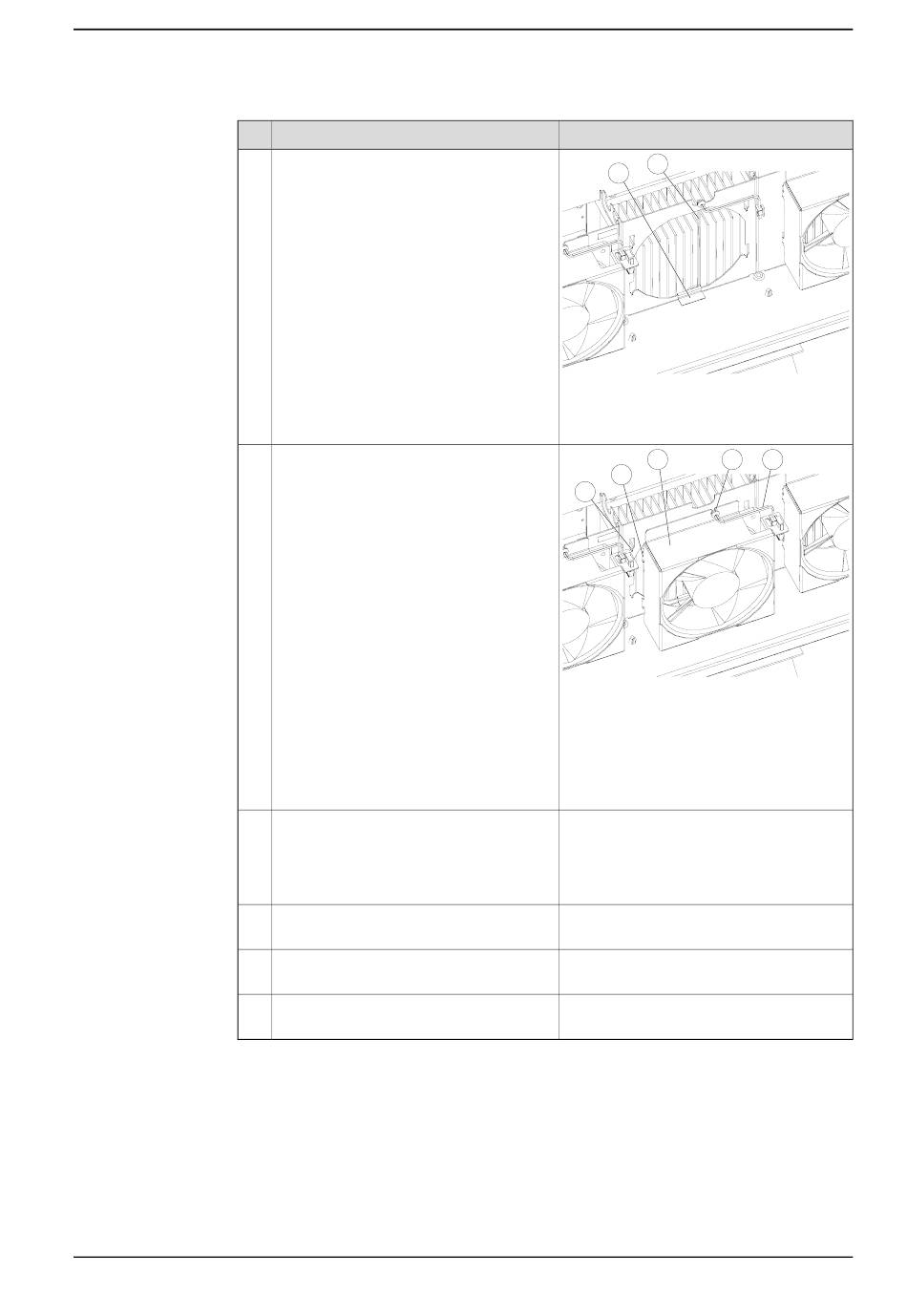

2.9.15 Installation des ventilateurs du système d'entraînement avec es capteurs de température
4
5
6
7
8
9
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
Action
Installez le support du capteur au bord du
support du canal du ventilateur.
Installez le ventilateur en plaçant les lo-
quets situés à l'arrière du boîtier du venti-
lateur dans les rainures et enfoncez le
ventilateur.
Faites glisser le presse-étoupe dans l'in-
dentation dans le boîtier du ventilateur.
Tirez délicatement sur le câble de sorte à
ce qu'il soit tendu entre le capteur et le
presse-étoupe.
Rebranchez les connecteurs du ventila-
teur.
Remettez le couvercle et les vis de fixa-
tion.
Replacez la cartouche du filtre à poussière
humide. (Option)
© Copyright 2004-2024- ABB. Tous droits réservés.
2 Installation et mise en service
Remarque/Illustration
B
A
xx1500000857
A Support de capteur
B Câble de capteur
A
B
C
xx1500000856
A Ventilateur
B Taquets
C Rainures
D Câble du capteur de température
E Presse-étoupe
Suite
E D
201
