Retrait

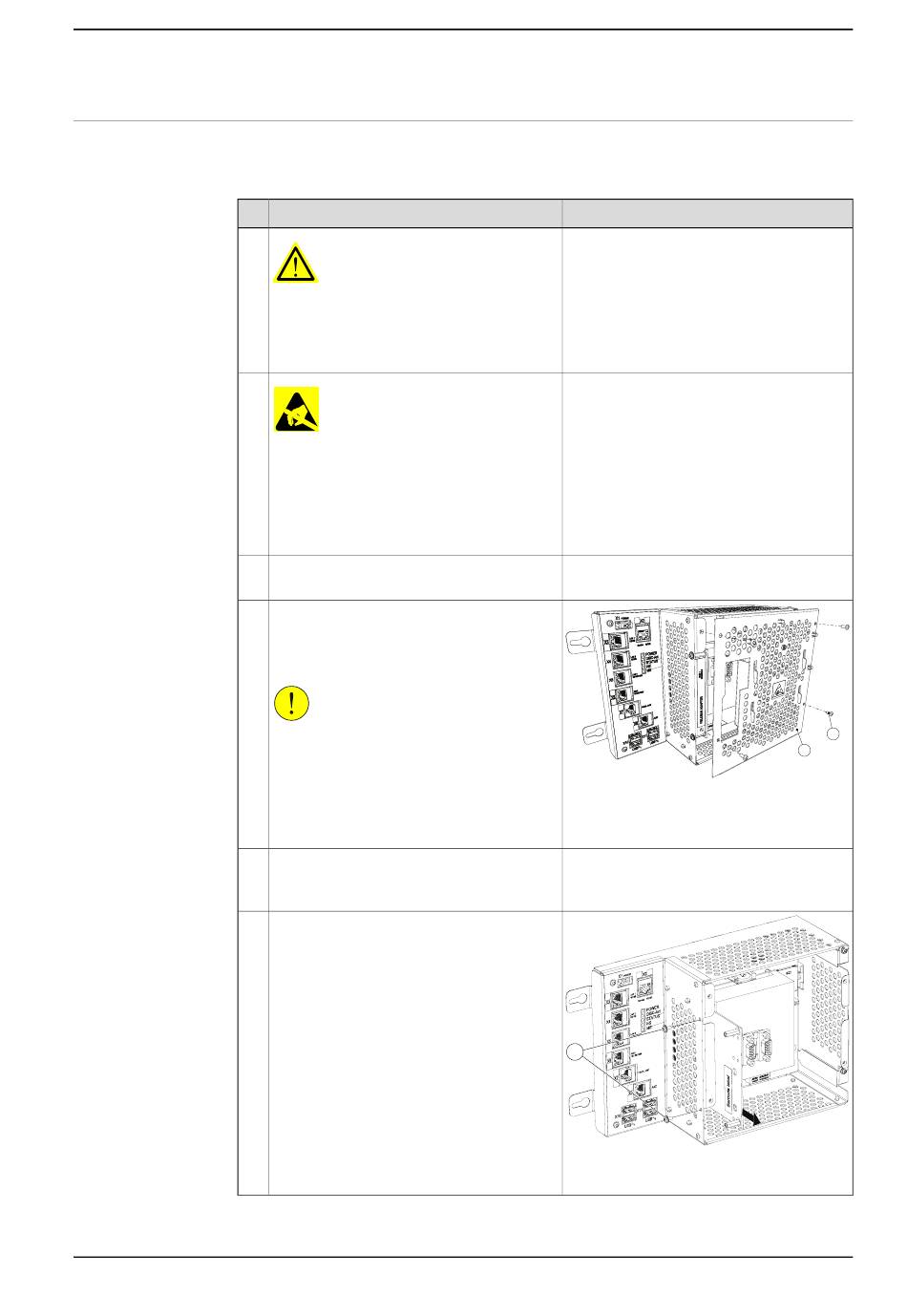

La procédure suivante décrit la manière de retirer la carte d'extension de l'unité
informatique.
1
2
3
4
5
6
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
4.9 Remplacement de la carte d'extension de l'unité informatique
Action
DANGER
Avant de procéder à toute intervention da-
ns l'armoire, débranchez l'alimentation pri-
ncipale. Pour plus d'informations, voir
curité électrique à la page
DÉCHARGE ÉLECTROSTATIQUE
L'unité est sensible aux décharges électro-
statiques. Avant de manipuler l'unité, pre-
nez connaissance des informations de sé-
curité indiquées à la section
sensible aux décharges électrostatiques à
la page 51.
Déconnectez les câbles de l'adaptateur
réseau de terrain.
Ouvrez l'unité informatique (pour cela, reti-
rez les vis de fixation du couvercle supé-
rieur et soulevez le couvercle). Débranchez
le connecteur du ventilateur.
ATTENTION
Faites attention au câble du ventilateur lors
de l'ouverture et du retrait du couvercle
supérieur. Le câble du ventilateur ne doit
pas être tendu.
Si un adaptateur de bus de terrain est ins-
tallé, retirez-le.
Retirez les vis de fixation situées sur l'unité
informatique.
© Copyright 2004-2024- ABB. Tous droits réservés.
Remarque/Illustration
Sé-
38.
L'unité est
xx1300000684
A Vis de fixation (4 pcs)
B Couvercle supérieur
Voir Remplacement de l'adaptateur de bus
de terrain dans l'unité informatique à la
page 256.
A
xx1300000859
A Vis de fixation (2 pcs)
4 Réparation
Suite
A
B
Suite page suivante
