Manuel du produit - IRC5
3HAC047136-004 Révision: AD

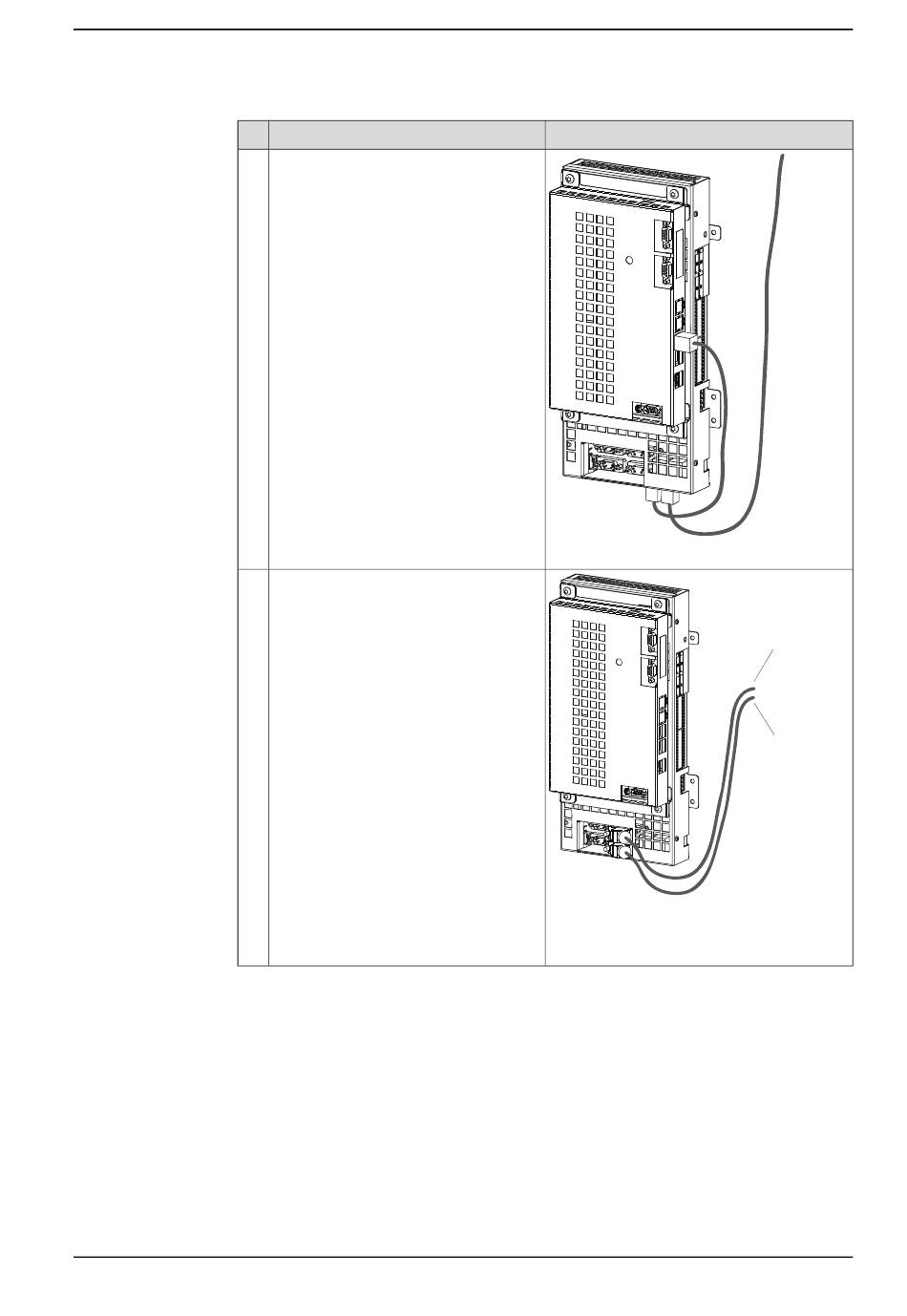

Action
Retirez le câble Ethernet entre l'ordina-
teur principal et l'ordinateur des axes.
Remplacez-le par le câble Ethernet long
entre la carte SafeMove et l'ordinateur
principal. Connectez le câble Ethernet
court entre la carte SafeMove et l'ordina-
teur des axes.
Retirez les câbles SMB de la carte
d'axes et connectez-le à la carte Safe-
Move.
© Copyright 2004-2024- ABB. Tous droits réservés.
2 Installation et mise en service
2.9.9 Installation de la carte SafeMove DSQC 647
Remarque/Illustration
xx0800000018
xx0800000031
• A : Câble (robot) SMB1
• B : Câble (axes externes) SMB2
Suite
A
B
Suite page suivante
