2 Installation et mise en service
2.9.4 Installation des unités d'E/S DeviceNet, de Gateways et d'interfaces d'encodeur, IRC5
2.9.4 Installation des unités d'E/S DeviceNet, de Gateways et d'interfaces d'encodeur,
IRC5
Emplacement

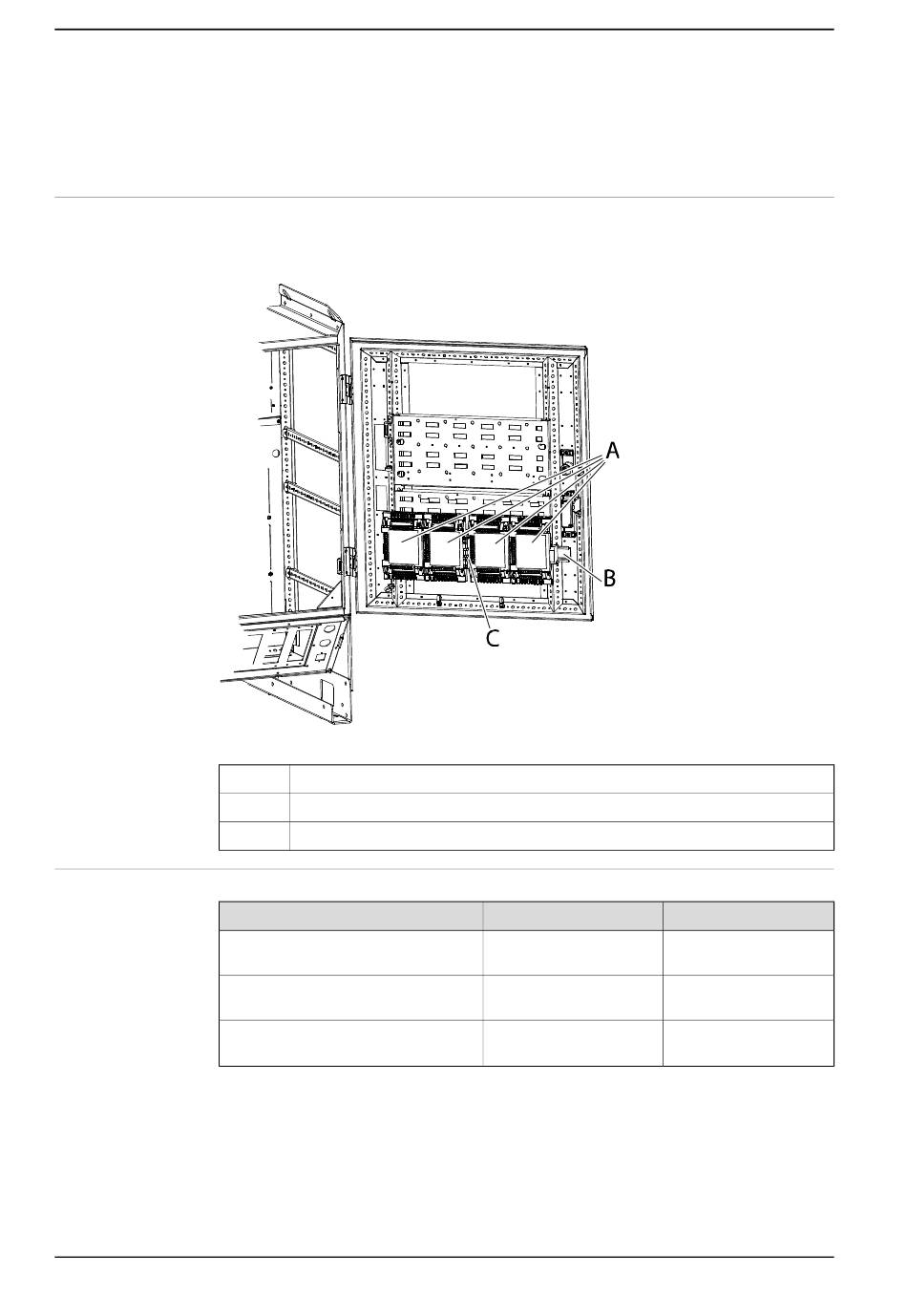

Les unités d'E/S DeviceNet, Gateway ou interfaces d'encodeur à installer sont
illustrées ci-après.
xx0500001859
A
B
C
Équipement nécessaire
Équipement
Unités d'E/S DeviceNet, Gateways ou
interfaces d'encodeur
Application manual - DeviceNet Mas-
ter/Slave
Schéma électrique
Suite page suivante
146
Unités d'E/S, de Gateways ou d'interfaces d'encodeur
Rail de montage
Borne de connexion XT31
© Copyright 2004-2024- ABB. Tous droits réservés.
Référence
3HAC050992--001
Voir Schémas de circuit à
la page 355.
3HAC047136-004 Révision: AD
Remarque
Manuel du produit - IRC5
