4 Réparation
4.6 Remplacement de l'échangeur de chaleur et de son ventilateur
4.6 Remplacement de l'échangeur de chaleur et de son ventilateur

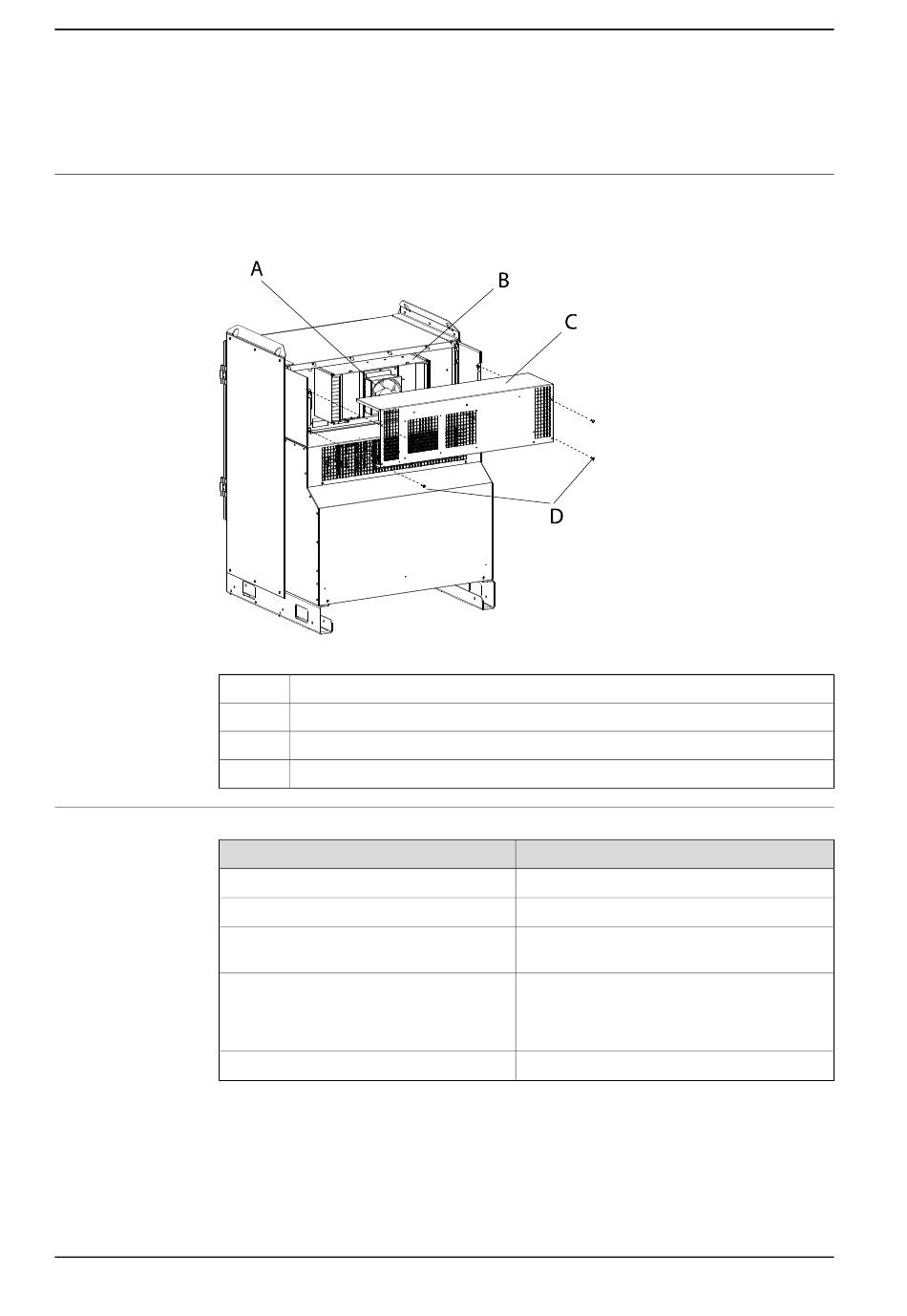

Emplacement
L'échangeur de chaleur est situé à l'arrière du système de commande, comme
indiqué ci-dessous.
xx0500001952
A
B
C
D
Équipement nécessaire
Équipement
Ventilateur
Échangeur de chaleur
Jeu d'outils standard
D'autres outils et procédures peuvent être
nécessaires. Reportez-vous aux références
à ces procédures dans les instructions
étape par étape ci-dessous.
Schéma électrique
Suite page suivante
240
Ventilateur
Échangeur de chaleur
Couvercle supérieur
Vis de fixation (4 pcs)
© Copyright 2004-2024- ABB. Tous droits réservés.
Remarque
Voir Pièces détachées à la page
Voir Pièces détachées à la page
Le contenu est défini dans la section
d'outils standard, IRC5 à la page
Ces procédures indiquent les références des
outils nécessaires.
Voir Schémas de circuit à la page
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
333.
333.
Jeu
329.
355.
