ABB IRC5 Manuel Du Produit page 275

4.15 Remplacement de la EPS carte DSQC 646 pour Electronic Position Switches
4
5
Remontage
1
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
Action
Retirez les vis de fixation de la carte d'axes
et retirez la carte d'axes.
Retirez les vis de fixation de la carte EPS
et retirez la carte EPS.
Action
DANGER
Avant de procéder à toute intervention dans
l'armoire, débranchez l'alimentation princi-
pale. Pour plus d'informations, voir
électrique à la page 38.
© Copyright 2004-2024- ABB. Tous droits réservés.

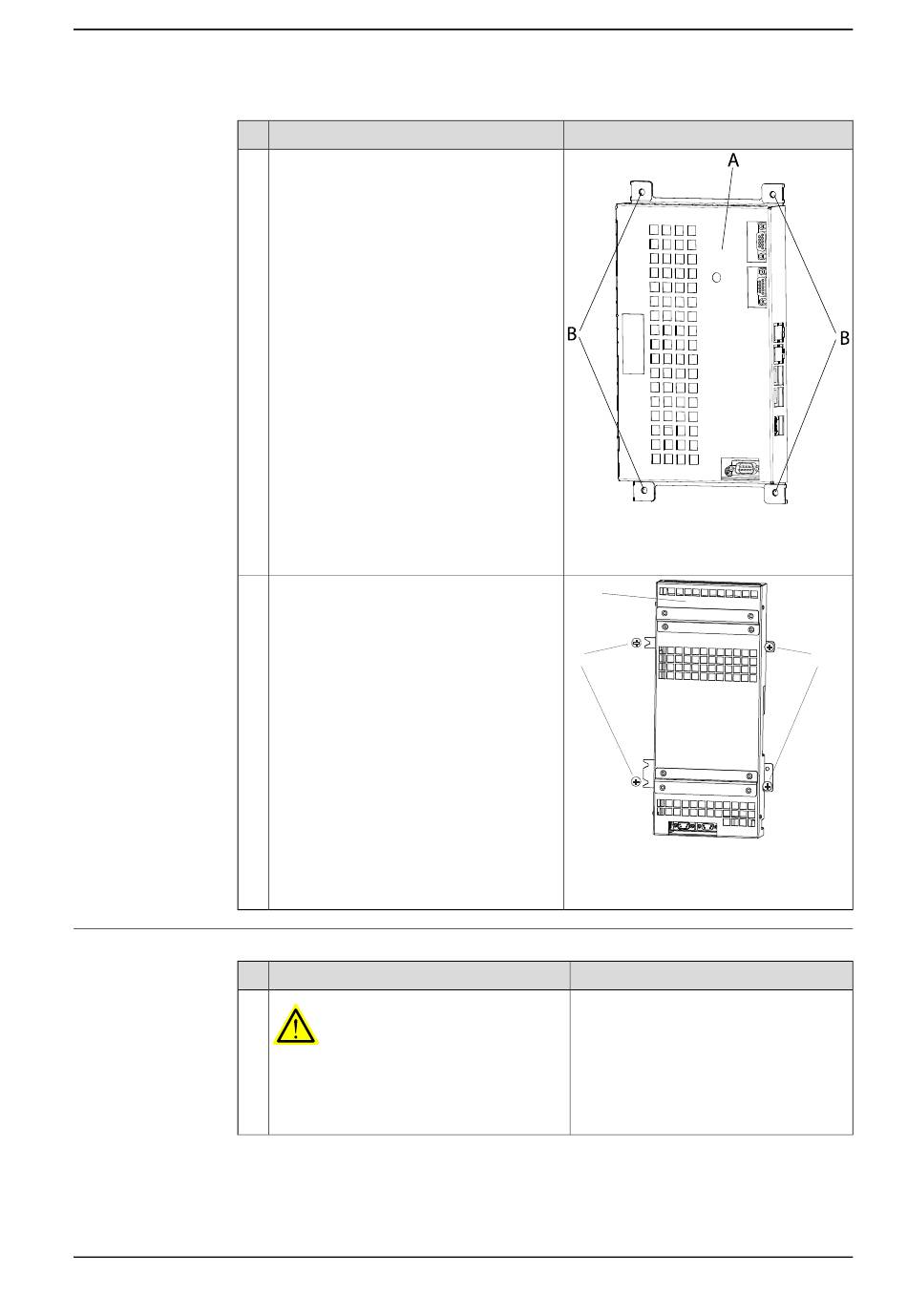

Remarque/Illustration
xx0900000030
• A : carte d'axes
• B : vis de fixation
A
B
xx0600003204
• A : Carte EPS
• B : vis de fixation
Remarque/Illustration
Sécurité
4 Réparation
Suite
B
Suite page suivante
