2.9.8 Installation de la EPS carte DSQC 646 pour la carte Electronic Position Switches
9
10
Manuel du produit - IRC5
3HAC047136-004 Révision: AD

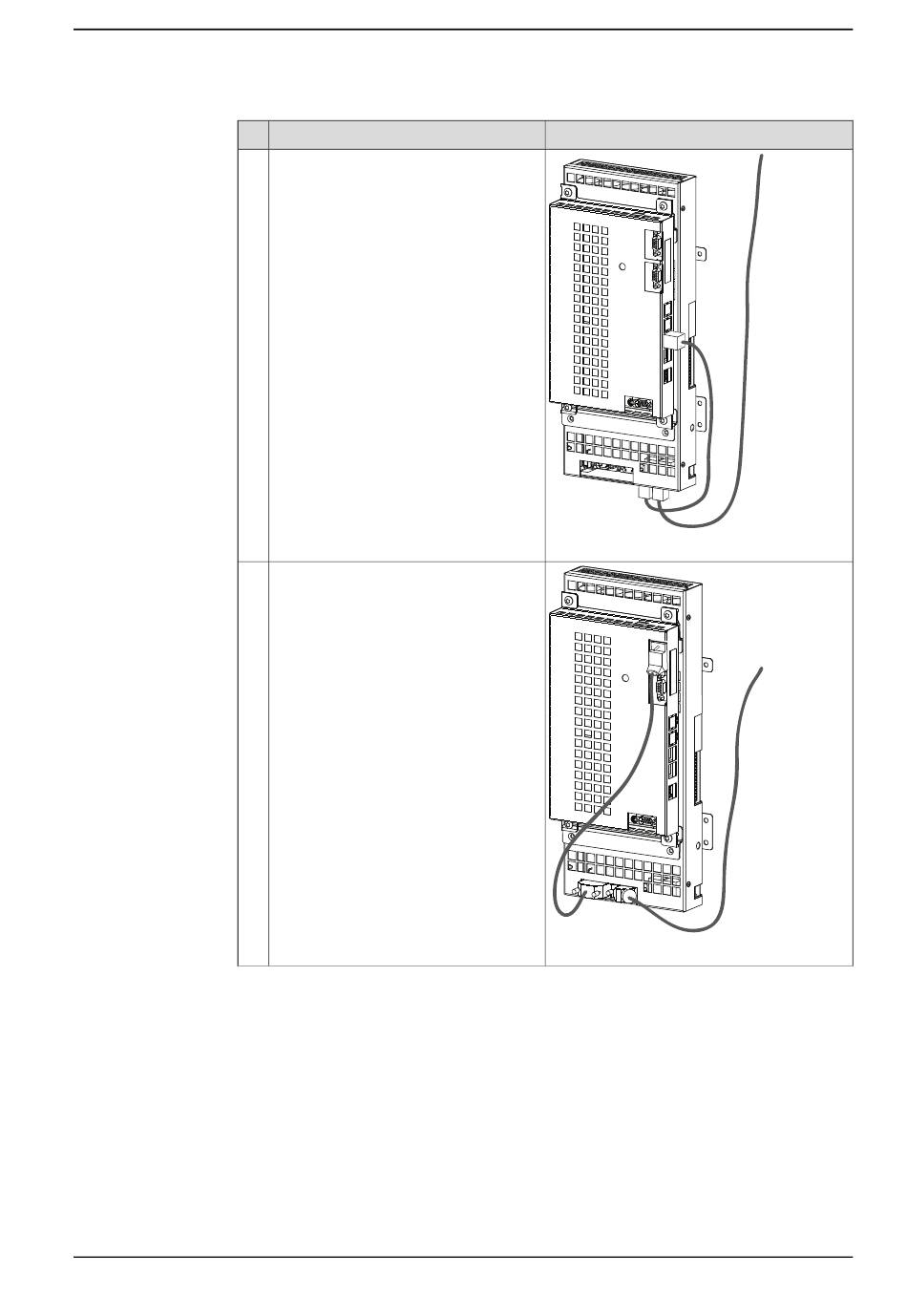

Action
Retirez le câble Ethernet entre l'ordina-
teur principal et l'ordinateur des axes.
Remplacez-le par le câble Ethernet long
entre la carte EPS et l'ordinateur princi-
pal. Connectez le câble Ethernet court
entre la carte EPS et l'ordinateur des
axes.
Retirez le câble SMB de la carte d'axes
et connectez-le à la carte EPS.
Connectez le câble SMB entre la carte
EPS et la carte d'axes.
© Copyright 2004-2024- ABB. Tous droits réservés.
2 Installation et mise en service
Remarque/Illustration
xx0600003218
xx0600003207
Suite page suivante
