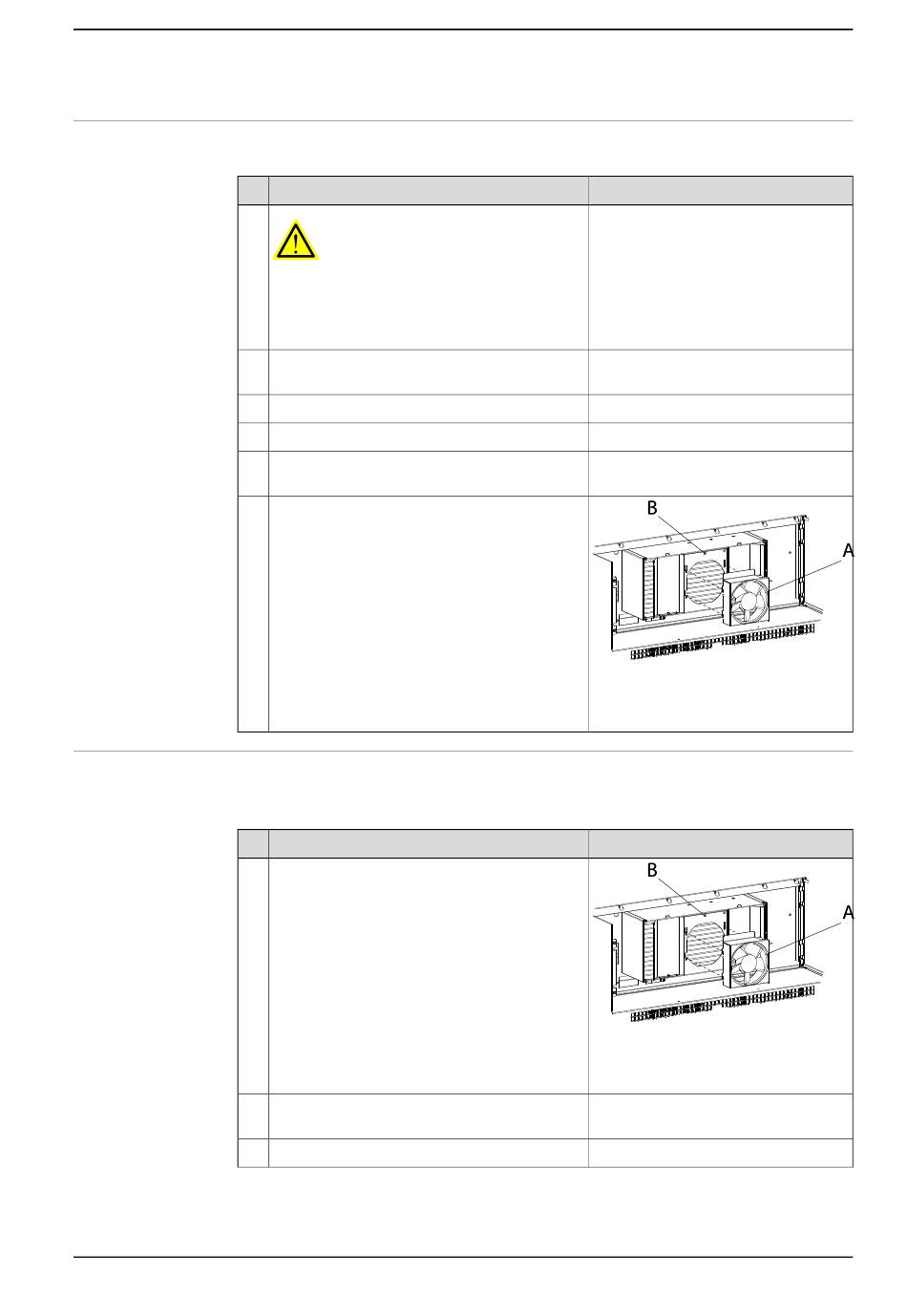

Retrait du ventilateur de l'échangeur de chaleur
La procédure ci-dessous décrit le retrait du ventilateur de l'échangeur de chaleur.
1
2
3
4
5
6
Réinstallation du ventilateur de l'échangeur de chaleur
La procédure ci-dessous explique comment remettre en place le ventilateur de
l'échangeur de chaleur.
1
2
3
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
4.6 Remplacement de l'échangeur de chaleur et de son ventilateur
Action
DANGER
Avant de procéder à toute intervention dans
l'armoire, débranchez l'alimentation principale.
Pour plus d'informations, voir
trique à la page 38.
Retirez les vis de fixation situées sur le cou-
vercle supérieur.
Retirez le capot supérieur.
Débranchez le connecteur du ventilateur.
Retirez la vis (position B dans l'image ci-des-
sous).
Soulevez le ventilateur et retirez-le.
Action
Placez le nouveau ventilateur, puis poussez-le
vers le bas.
Replacez la vis (position B dans l'image ci-de-
ssus).
Rebranchez le connecteur du ventilateur.
© Copyright 2004-2024- ABB. Tous droits réservés.
Remarque/Illustration
Sécurité élec-
Reportez-vous à la figure ci-dessus.
xx0500001954
• A : Ventilateur
• B : vis
Remarque/Illustration
xx0500001954
• A : Ventilateur
• B : vis
4 Réparation
