4 Réparation
4.2 Remplacement de la carte du panneau
4.2 Remplacement de la carte du panneau
Emplacement

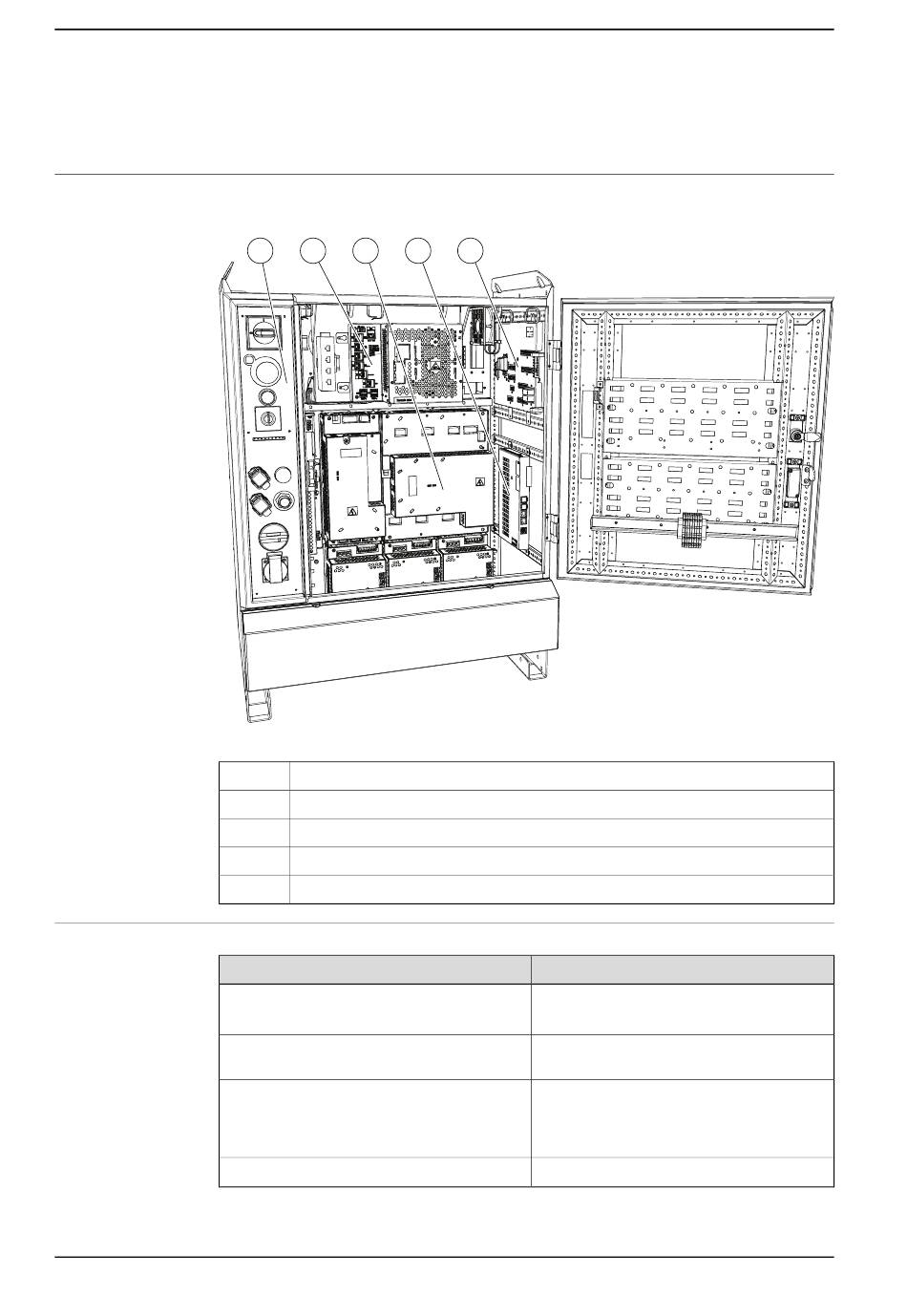

La carte du panneau DSQC 643 est placée comme l'indique la figure ci-dessous.
xx1300000679
A
B
C
D
E
Équipement nécessaire
Équipement
Carte du panneau
Jeu d'outils standard
D'autres outils et procédures peuvent être
nécessaires. Reportez-vous aux références
à ces procédures dans les instructions étape
par étape ci-dessous.
Schéma électrique
Suite page suivante
230
A B C D
Panneau de commande
Unité informatique
Système d'entraînement
Carte d'axes
Carte du panneau
© Copyright 2004-2024- ABB. Tous droits réservés.
E
Remarque
DSQC 643
Voir Pièces détachées à la page
Le contenu est défini à la section Jeu d'outils
standard !
Ces procédures indiquent les références des
outils nécessaires.
Voir Schémas de circuit à la page
333.
355.
