2 Installation et mise en service
2.9.8 Installation de la EPS carte DSQC 646 pour la carte Electronic Position Switches
Suite
7
8
Suite page suivante
162
Action
Fixez la carte EPS au même emplaceme-
nt que pour la carte d'axes, précédem-
ment.
Fixez la carte d'axes sur la carte EPS.
© Copyright 2004-2024- ABB. Tous droits réservés.
Remarque/Illustration
A
B

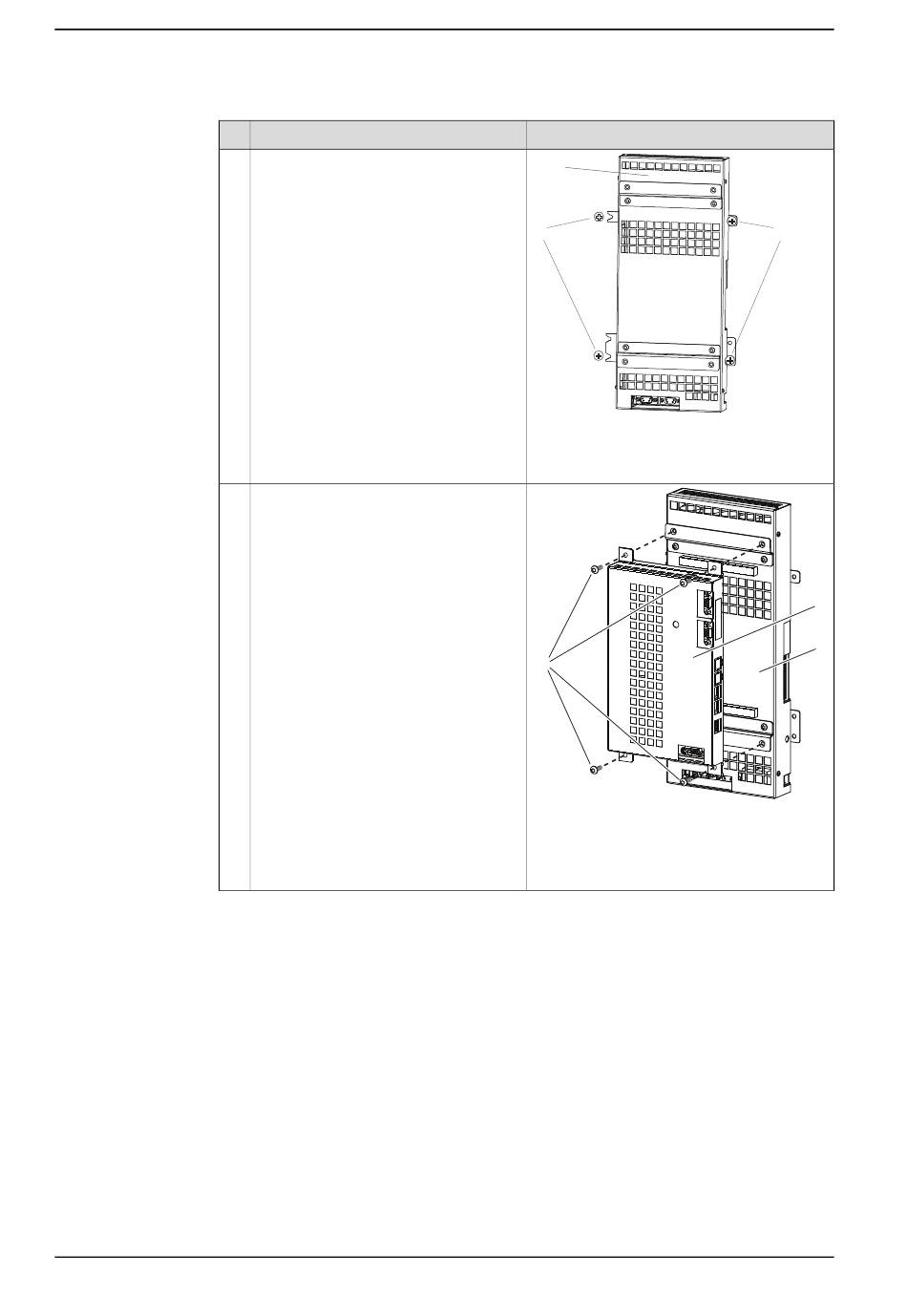

xx0600003204
•
A : Carte EPS
•
B : vis de fixation
C
xx0900000438
•
A : carte d'axes
•
B : Carte EPS
•
C : vis de fixation
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
