ABB IRC5 Manuel Du Produit page 234

4 Réparation
4.3 Remplacement de la Flange disconnect
Suite
Retrait

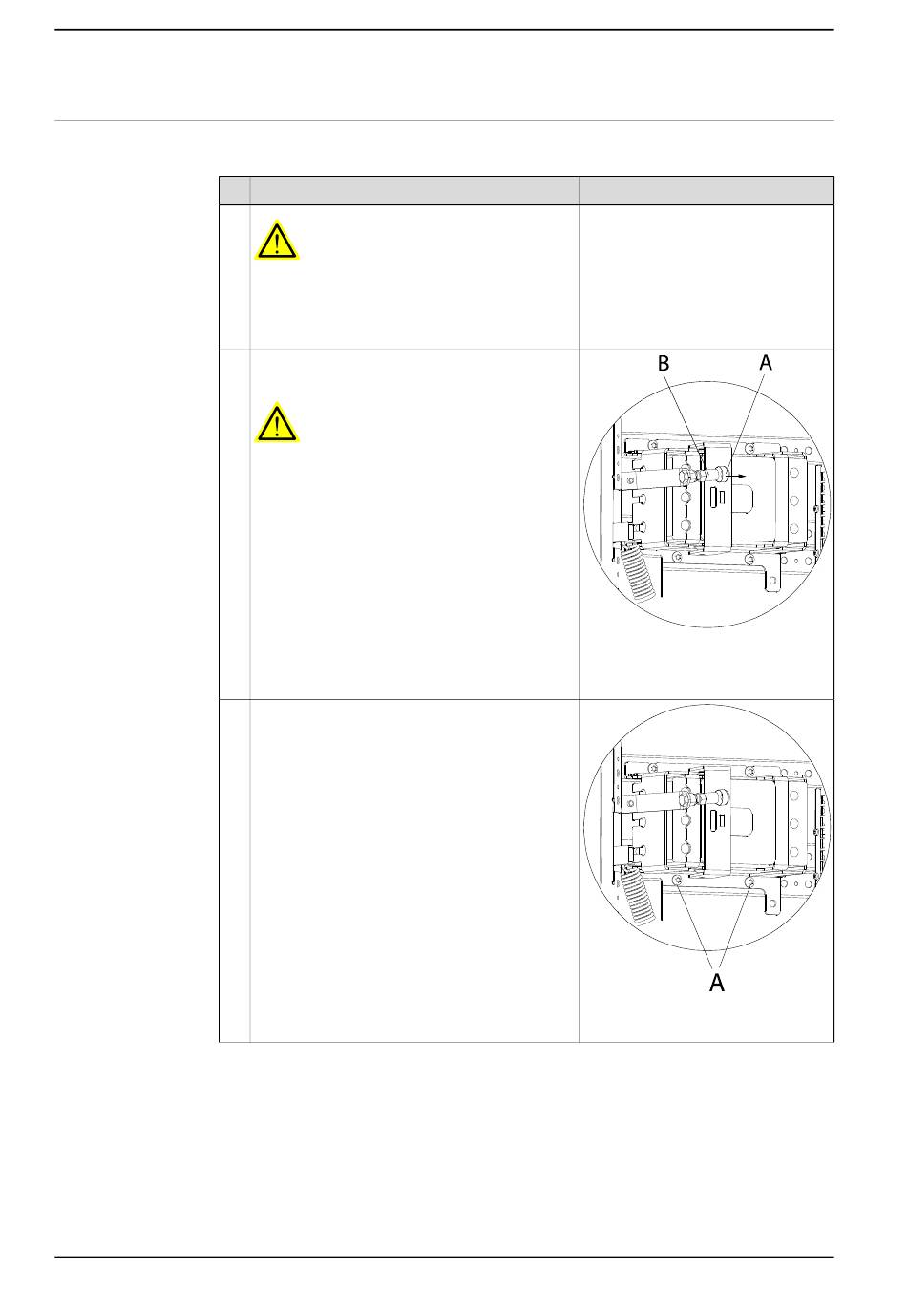

La procédure ci-dessous explique comment retirer l'unité de Flange disconnect.
1
2
3
Suite page suivante
234
Action
DANGER
Avant de procéder à toute intervention dans
l'armoire, débranchez l'alimentation principale.
Pour plus d'informations, voir
à la page 38.
Retirez la liaison en enfonçant le ressort vers
l'avant.
AVERTISSEMENT
Feites attention lors du retrait de la liaison. Cette
dernière équipée d'un ressort qui peut, s'il est
soumis à une force importante, tirer la liaison
vers le bas lors de la libération.
Retirez les deux vis de fixation inférieures.
© Copyright 2004-2024- ABB. Tous droits réservés.
Remarque/Illustration
Sécurité électrique
xx0600003141
•
•
xx0600003139
•
A : ressort
B : liaison
A : vis de fixation
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
