2.9.3 Installation de dispositifs d'E/S évolutives
Suite
2
3
4
5
6
7
Suite page suivante
144
Action
Placez le dispositif en l'encliquetant sur le rail de
montage.
Reliez le câble Ethernet du système de commande
du robot, ou le scanner EtherNet/IP, à l'un des
connecteurs X3 ou X5.
Raccordez l'alimentation logique au connec-
teur X4.
Branchez l'alimentation du processus et l'alimen-
tation GND aux connecteurs d'entrée et de sor-
tie X1 et X2.
Remarque
L'alimentation du processus approvisionne égale-
ment l'interface optique pour les dispositifs com-
plémentaires.
Connectez les fils aux entrées et aux sorties, co-
mme demandé.
Configurer le dispositif, voir Manuel sur les appli-
cations - E/S évolutives.
© Copyright 2004-2024- ABB. Tous droits réservés.
Remarque

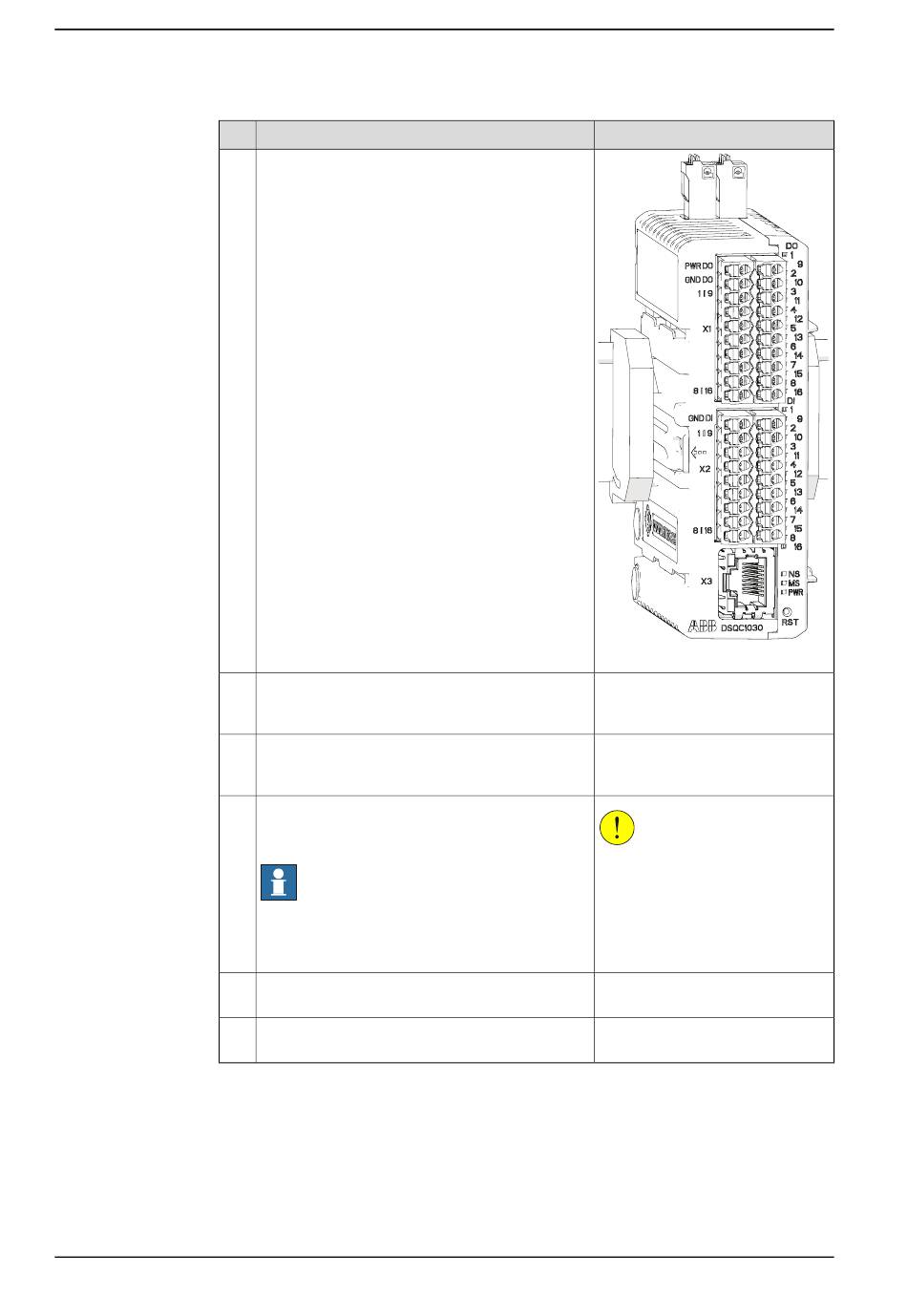

xx1700000275
Pour plus d'informations sur le
brochage, voir Manuel sur les appli-
cations - E/S évolutives
ATTENTION
L'alimentation du processus doit
être fournie séparément. Si l'alime-
ntation du processus est raccordée
via le connecteur d'alimentation
logique, le dispositif risque d'être
endommagé.
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
