4 Réparation
4.20 Remplacement des ventilateurs du système d'entraînement
4.20 Remplacement des ventilateurs du système d'entraînement
Emplacement

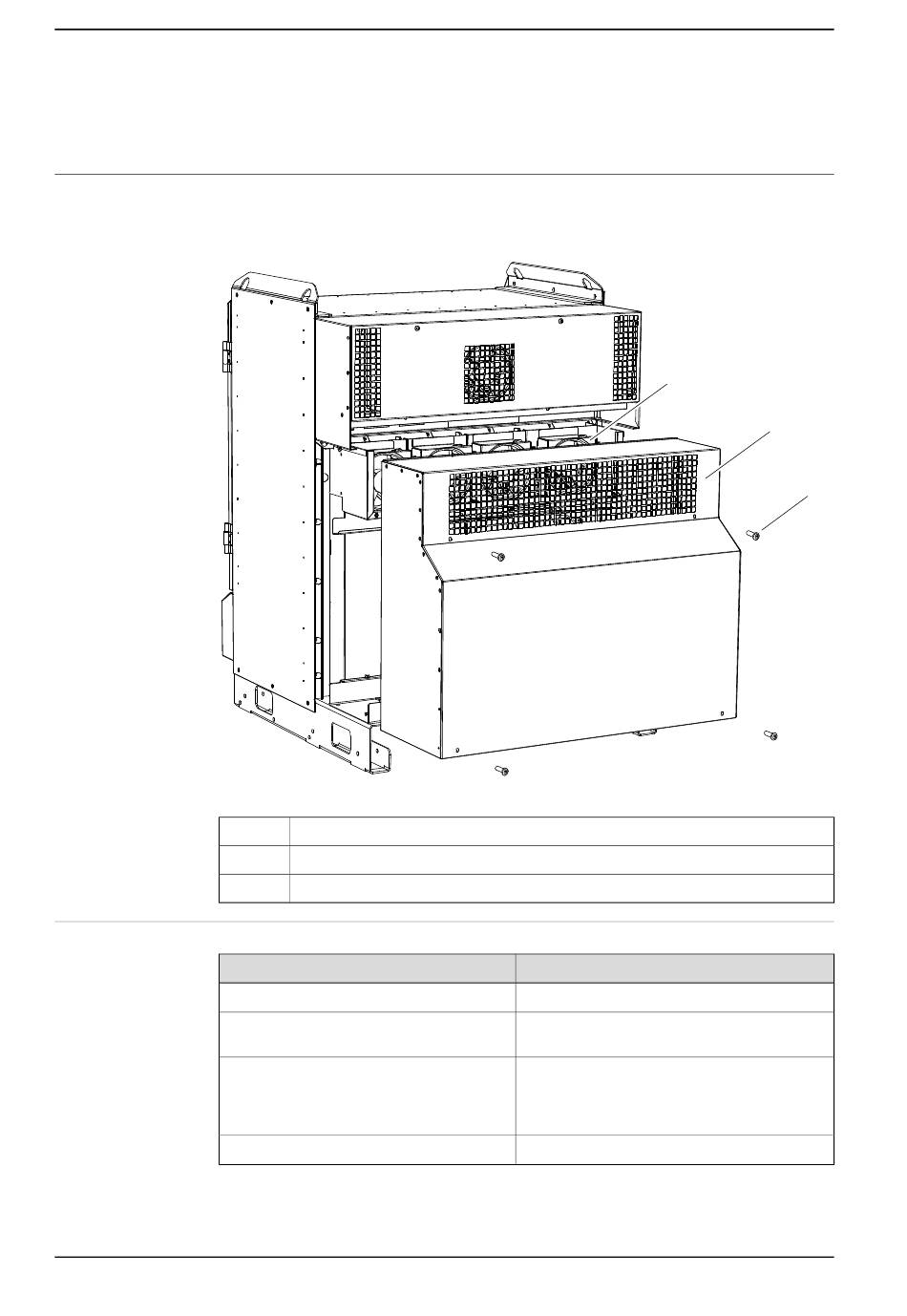

L'illustration ci-dessous représente l'emplacement du ventilateur dans le système
de commande.
xx0500002011
A
B
C
Équipement nécessaire
Équipement
Ventilateur
Jeu d'outils standard
D'autres outils et procédures peuvent être
nécessaires. Voyez les références à ces
procédures dans les instructions pas à pas
ci-dessous.
Schéma électrique
Suite page suivante
290
Ventilateur (4 pcs)
Capot
Vis de fixation (4)
