Retrait
La procédure ci-dessous décrit le retrait de la carte du panneau.
1
2
3
4
Remontage
La procédure ci-dessous décrit la remise en place de la carte du panneau.
1
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
Action
DANGER
Avant de procéder à toute intervention dans l'ar-
moire, débranchez l'alimentation principale. Pour
plus d'informations, voir Sécurité électrique à la
page 38.
DÉCHARGE ÉLECTROSTATIQUE
L'unité est sensible aux décharges électrostatiques.
Avant de manipuler l'unité, prenez connaissance
des informations de sécurité indiquées à la section
L'unité est sensible aux décharges électrostatiques
à la page 51.
Débranchez tous les connecteurs.
Retirez la vis de fixation inférieure, puis la carte du
panneau.
Action
DANGER
Avant de procéder à toute intervention dans l'ar-
moire, débranchez l'alimentation principale. Pour
plus d'informations, voir Sécurité électrique à la
page 38.
© Copyright 2004-2024- ABB. Tous droits réservés.
4.2 Remplacement de la carte du panneau
Remarque/Illustration
Remarque
Notez toutes les connexions.

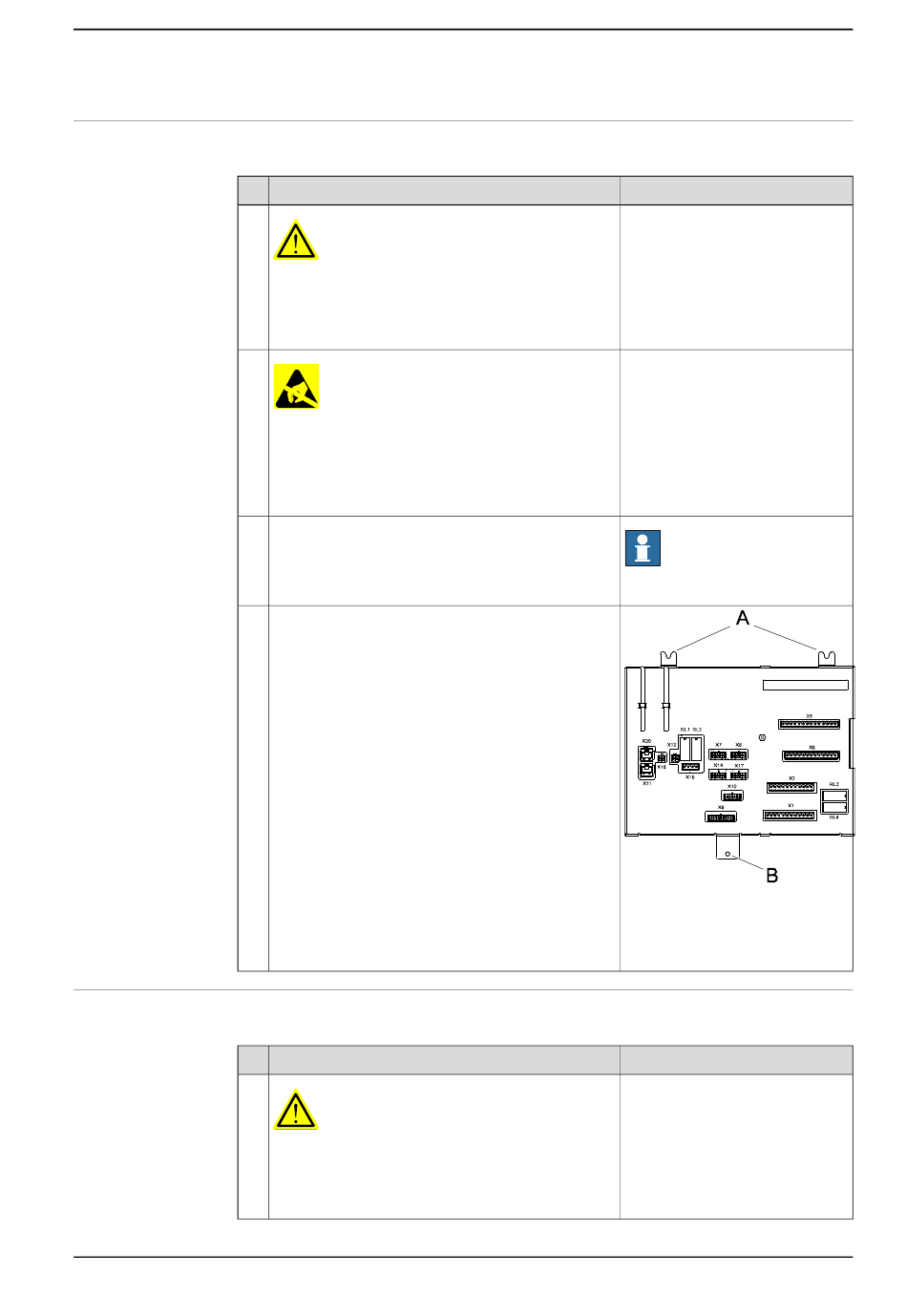

xx0400000812
• A : fixations
• B : trou réservé à la vis de
fixation
Remarque/Illustration
4 Réparation
Suite
Suite page suivante
