4.21 Remplacement des capteurs pour les ventilateurs du système d'entraînement
4.21 Remplacement des capteurs pour les ventilateurs du système d'entraînement
Emplacement

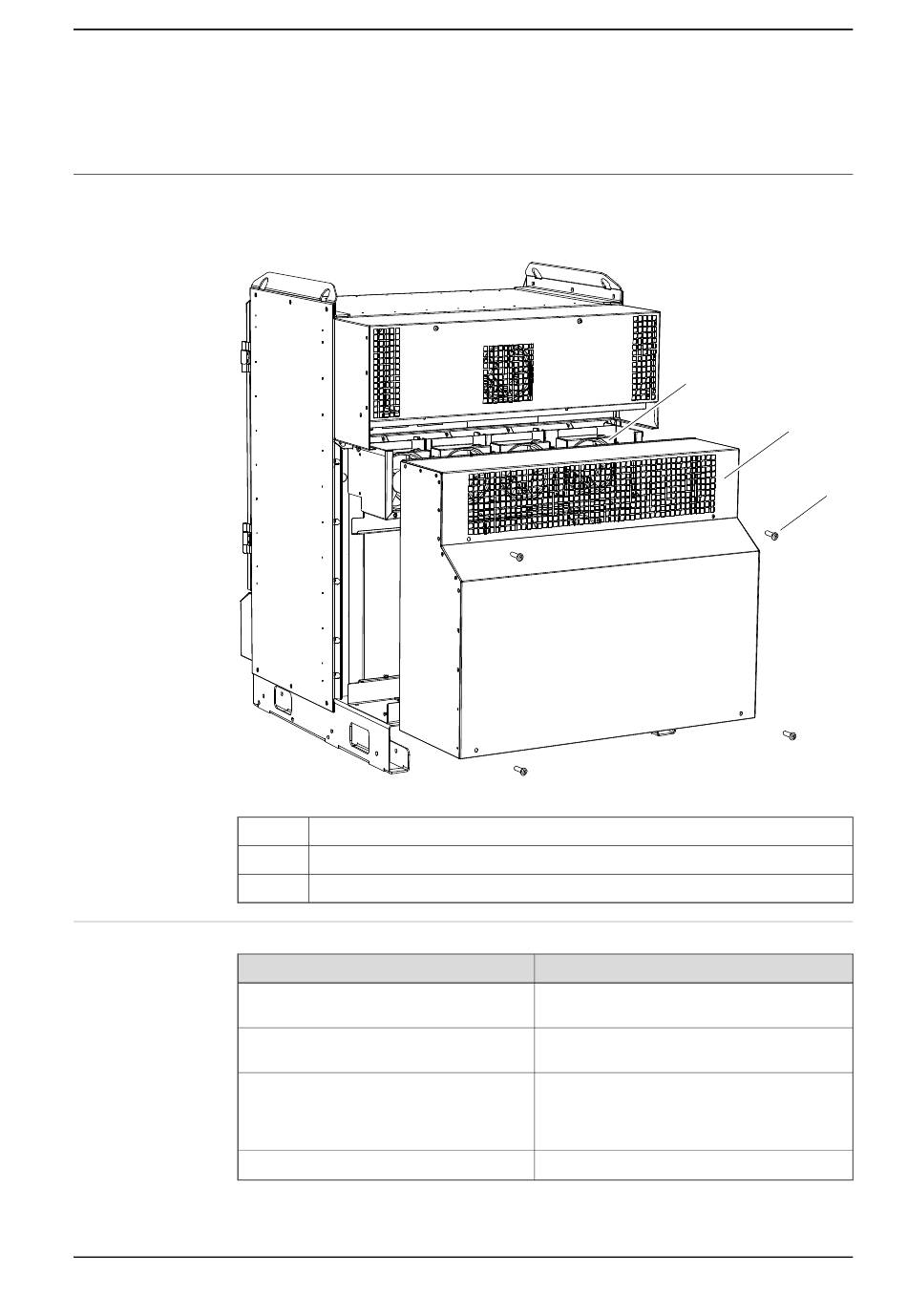

L'illustration ci-dessous représente l'emplacement du ventilateur du système
d'entraînement dans le système de commande.
xx0500002011
A
B
C
Équipement nécessaire
Équipement
Capteur de température pour les ventila-
teurs du système d'entraînement
Jeu d'outils standard
D'autres outils et procédures peuvent être
nécessaires. Reportez-vous aux références
à ces procédures dans les instructions
étape par étape ci-dessous.
Schéma électrique
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
Ventilateur (jusqu'à 4 pièces)
Capot
Vis de fixation (4)
© Copyright 2004-2024- ABB. Tous droits réservés.
A
Remarque
Voir Pièces détachées à la page
Le contenu est défini à la section Jeu d'outils
standard.
Ces procédures indiquent les références des
outils nécessaires.
Voir Schémas de circuit à la page
Suite page suivante
4 Réparation
B
C
333.
355.
