ABB IRC5 Manuel Du Produit page 168

2 Installation et mise en service
2.9.9 Installation de la carte SafeMove DSQC 647
Suite
7
8
Suite page suivante
168
Action

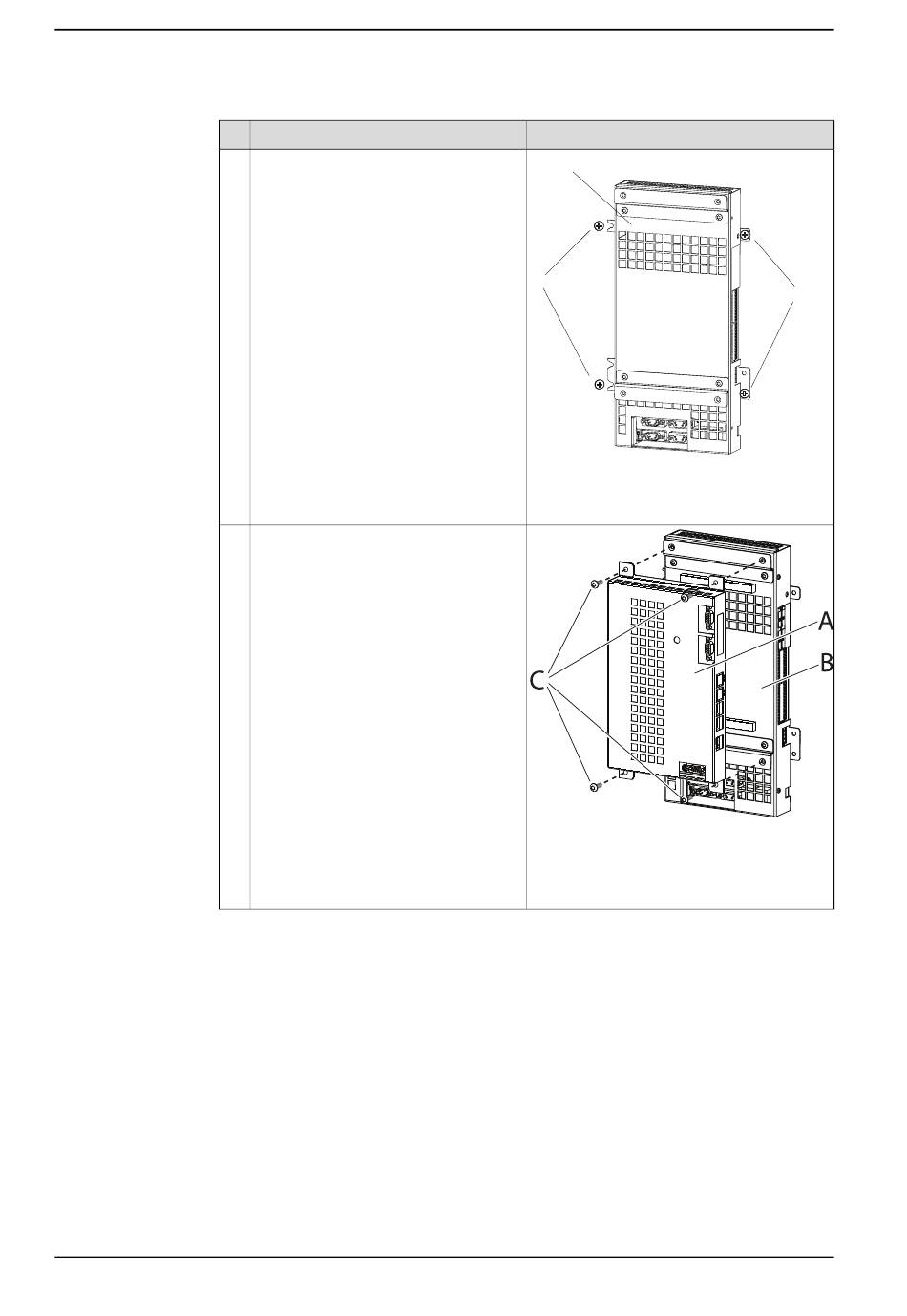

Fixez la carte SafeMove au même empla-
cement que pour la carte d'axes, précé-
demment.
Fixez la carte d'axes sur la carte Safe-
Move.
© Copyright 2004-2024- ABB. Tous droits réservés.
Remarque/Illustration
A
B
xx0800000104
• A : Carte SafeMove
• B : vis de fixation (4 pcs)
xx0900000441
• A : Carte d'axes
• B : Carte SafeMove
• C : Vis de fixation (4 pcs)
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
B
