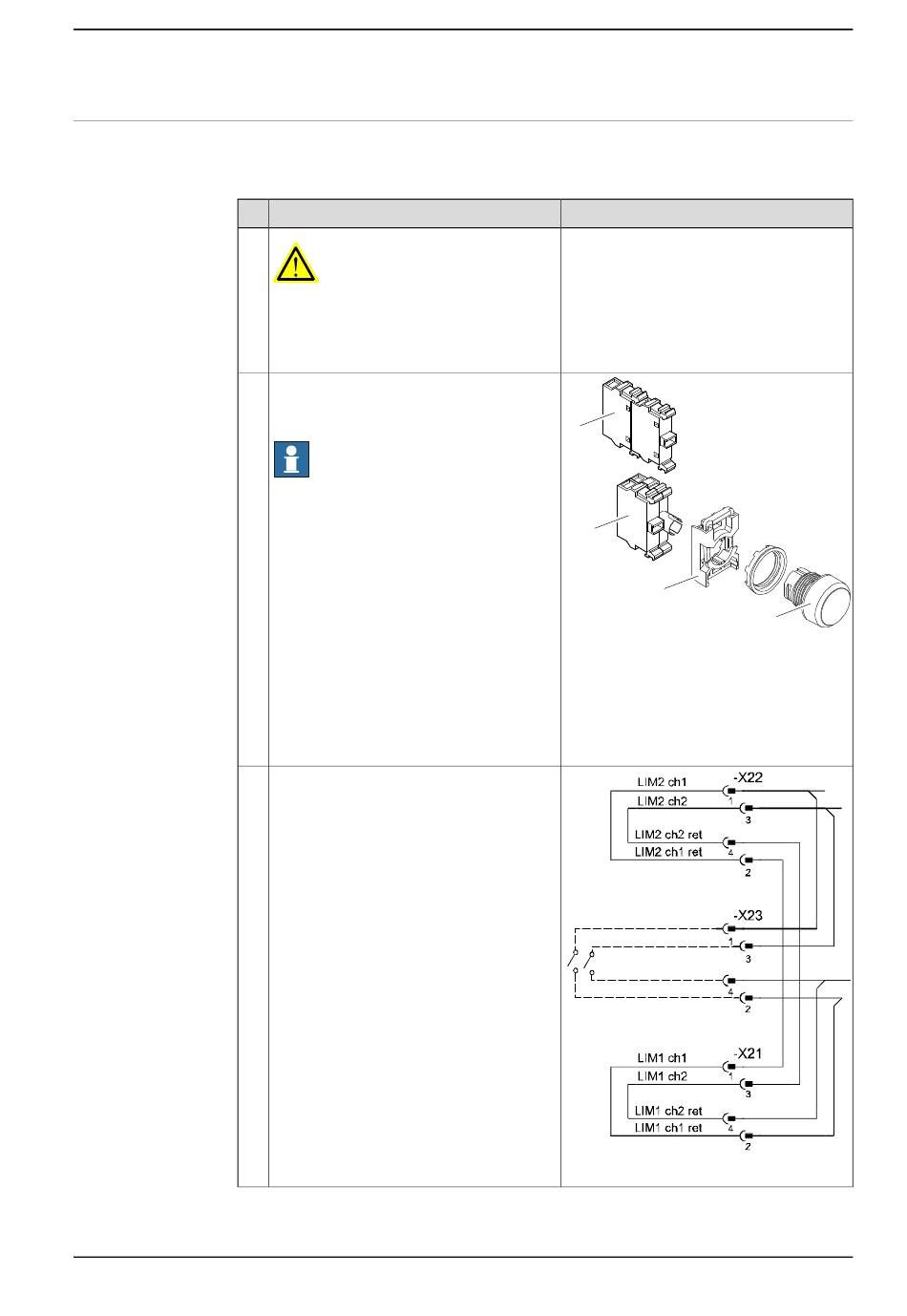

2.5.19 Connexion d'un bouton-poussoir de commande d'interrupteur de fin de course
Procédure
La procédure suivante explique comment connecter un circuit de commande
d'interrupteur de fin de course au système de commande.
1
2
3
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
Action
DANGER
Avant de procéder à toute intervention da-
ns l'armoire, débranchez l'alimentation
principale. Pour plus d'informations, voir
Sécurité électrique à la page
Fixez deux blocs de contact supplémen-
taires au bouton-poussoir existant (Motors
on).
Remarque
Il n'y a de la place que pour un seul bloc
de contact supplémentaire, en plus des
deux blocs existants. Par conséquent,
montez les blocs supplémentaires les uns
sur les autres.
Connectez les câbles entre les blocs de
contact et le connecteur conformément au
schéma ci-contre.
© Copyright 2004-2024- ABB. Tous droits réservés.
2 Installation et mise en service
Remarque/Illustration
38.
A
B
xx0500002553
• A : Blocs de contact supplémen-
taires
• B : Contact existant, blocs de lampe
• C : Dispositif de maintien
• D : Bouton-poussoir
xx0500002556
Suite
C
D
Suite page suivante
