Installation du Safety module
1
2
3
4
5
6
Manuel du produit - IRC5
3HAC047136-004 Révision: AD

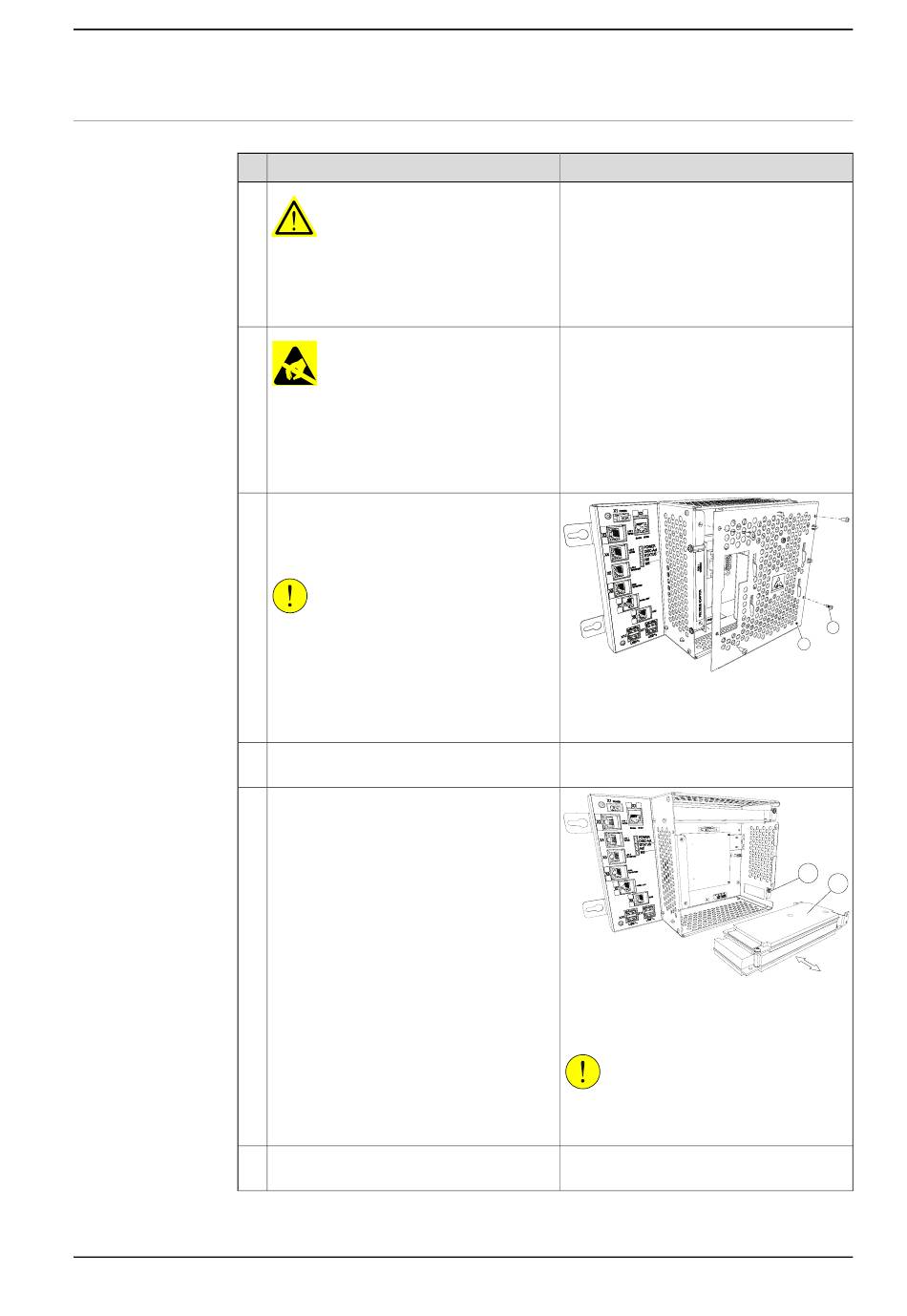

2.9.10 Installation du Safety module DSQC1015 pour SafeMove
Action
DANGER
Avant de procéder à toute intervention da-
ns l'armoire, débranchez l'alimentation
principale. Pour plus d'informations, voir
Sécurité électrique à la page
DÉCHARGE ÉLECTROSTATIQUE
L'unité est sensible aux DES. Avant de
manipuler l'unité, consultez les informatio-
ns de sécurité de la section
nsible aux décharges électrostatiques à la
page 51.
Ouvrez l'unité informatique (pour cela, reti-
rez les vis de fixation du couvercle et sou-
levez le couvercle). Débranchez le connec-
teur du ventilateur.
ATTENTION
Faites attention au câble du ventilateur lors
de l'ouverture et du retrait du couvercle
supérieur. Le câble du ventilateur ne doit
pas être tendu.
Retirez la vis de fixation située au-dessus
du support de logement.
Mettez le Safety module en position, en
l'enfonçant dans la prise située sur la carte
mère.
Remettez la vis de fixation au-dessus du
support du Safety module.
© Copyright 2004-2024- ABB. Tous droits réservés.
2 Installation et mise en service
Remarque/Illustration
38.
L'unité est se-
xx1300000684
A Vis de fixation (4 pcs)
B Capot
xx1500001761
A Vis de fixation
B Safety module
ATTENTION
Tenez toujours la carte par les bords pour
ne pas l'endommager.
Suite
A
B
A
B
Suite page suivante
