Kit de montage
Le support du FlexPendant existe en différentes versions qui sont adaptées aux
différentes versions de FlexPendant. Le support est compatible avec le FlexPendant
qu'il accompagne à la livraison.

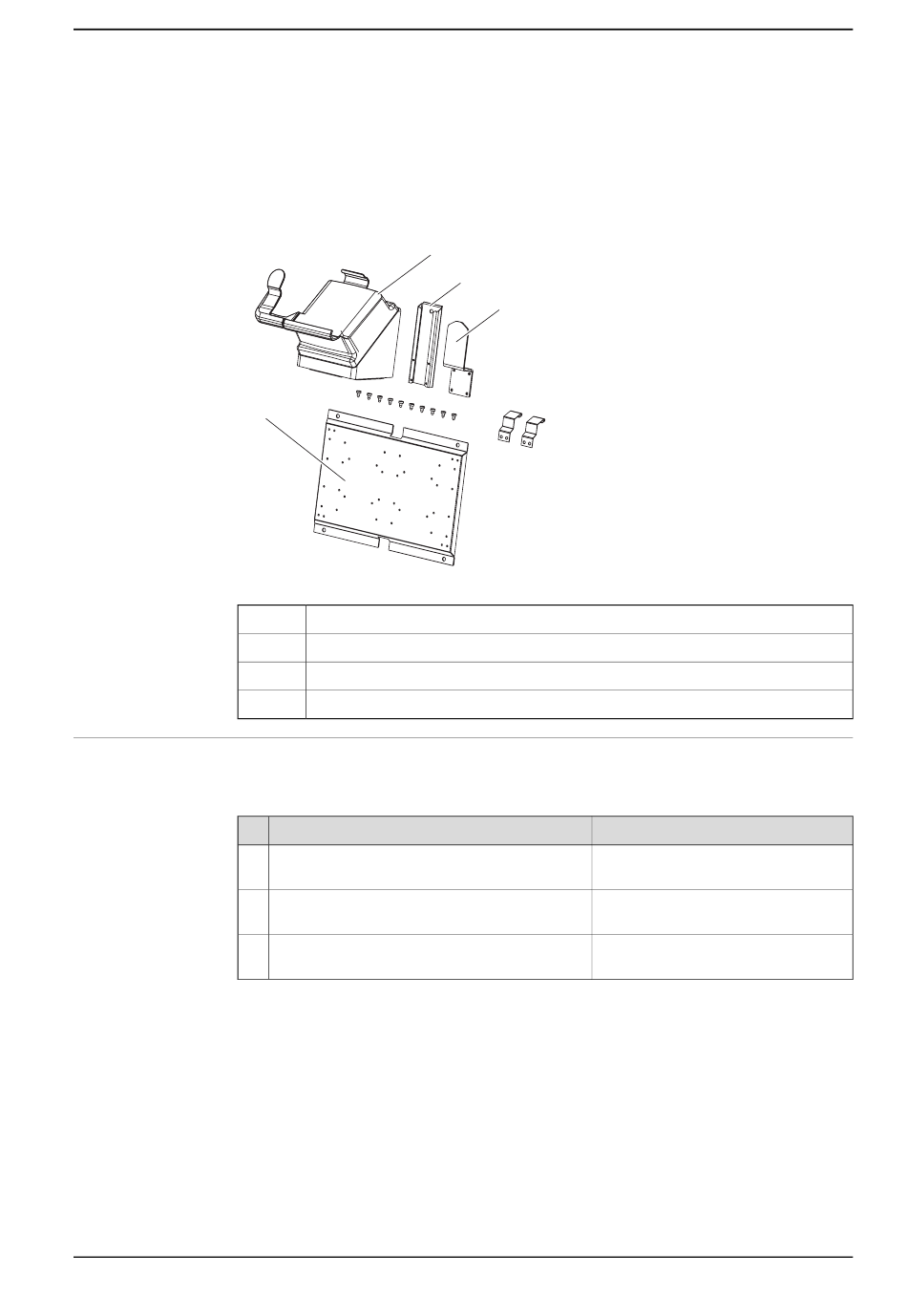

xx2200001447
A
B
C
D
Montage du support du FlexPendant sur une surface plane (à l'horizontale)
Utilisez cette procédure pour monter le support du FlexPendant sur une surface
plane, comme la partie supérieure du système de commande.
1
2
3
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
B
Support du FlexPendant (l'apparence dépend de la version du FlexPendant)
Plaque de montage (trous de montage Ø 8,5 mm (2x), distance 340 mm)
Porte-support de câble
Support de câbles
Action
Nettoyez la surface et assurez-vous qu'elle soit
bien sèche.
Retirez l'intercalaire de protection de la bande
situé sous le support.
Enfoncez le support jusqu'à ce qu'il s'encastre
bien dans la position souhaitée.
