Équipement
Jeu d'outils standard
D'autres outils et procédures
peuvent être nécessaires.
Reportez-vous aux références
à ces procédures dans les in-
structions étape par étape ci-
dessous.
Schéma électrique
Retrait
La procédure ci-dessous décrit le retrait de l'unité d'alimentation d'E/S client.
1
2
3
4
5
6
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
4.26.2 Remplacement de l'unité d'alimentation d'E/S client
Action
DANGER
Avant de procéder à toute intervention dans l'ar-
moire, débranchez l'alimentation principale. Pour
plus d'informations, voir Sécurité électrique à la
page 38.
Retirez l'unité de Flange disconnect (option).
Desserrez les borniers à vis des fils connectés.
Retirez les fils des bornes.
Desserrez la vis de fixation DIN.
Abaissez le levier de blocage DIN pour détacher
l'unité d'alimentation.
Retirez l'unité d'alimentation.
© Copyright 2004-2024- ABB. Tous droits réservés.
Référence
Voir Schémas de circuit à la
page 355.
4 Réparation
Remarque
Le contenu est défini à la sec-
tion Jeu d'outils standard.
Ces procédures indiquent les
références des outils néces-
saires.
Remarque/Illustration
Reportez-vous à la section
placement de la Flange disconne-
ct à la page 233.

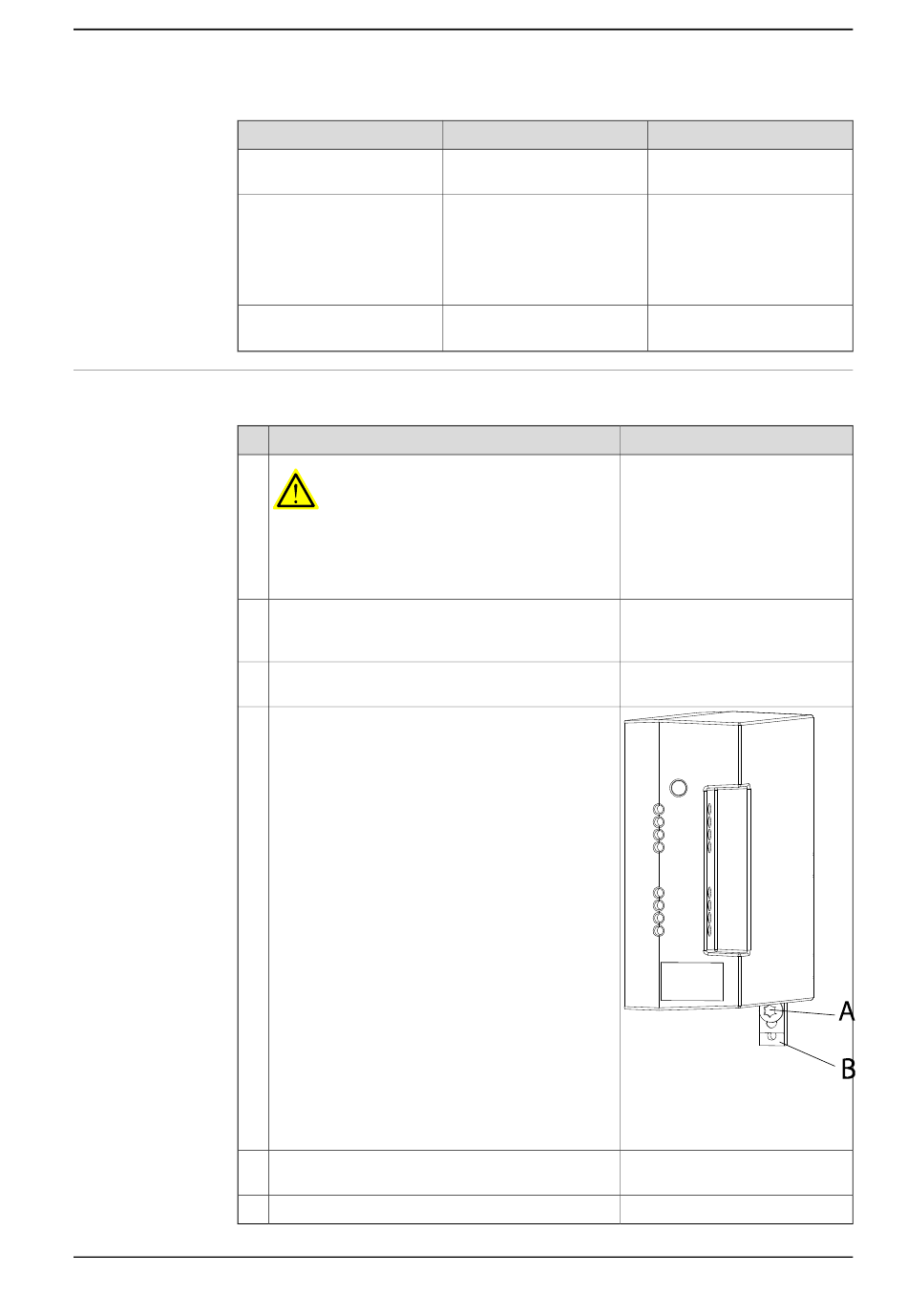

xx0700000124
• A : Vis de fixation DIN
• B : Levier de blocage DIN
Suite page suivante
Suite
Rem-
