4 Réparation
4.5 Remplacement de la retenue d'énergie de secours
4.5 Remplacement de la retenue d'énergie de secours
Emplacement

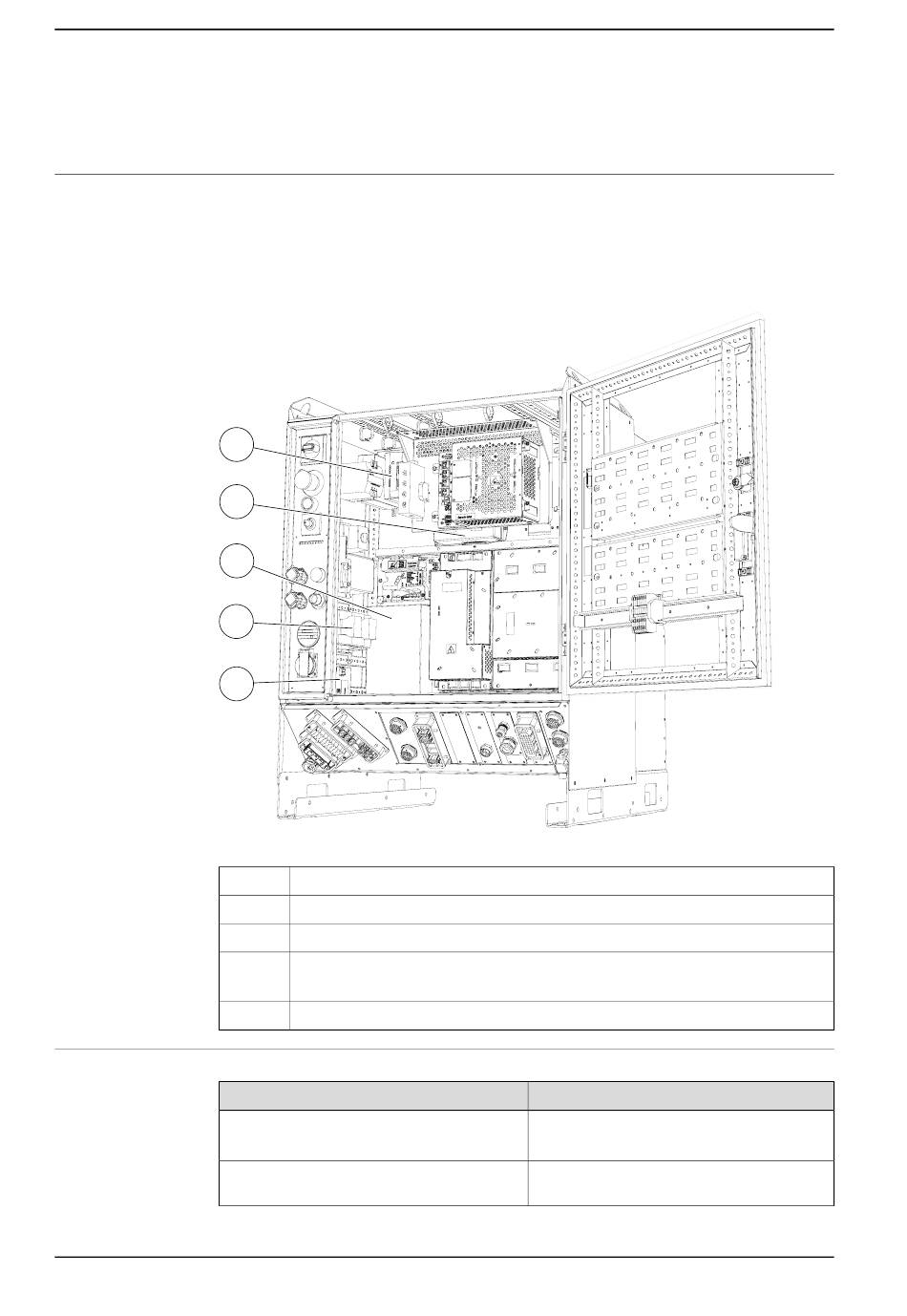

L'illustration ci-dessous représente l'emplacement de la retenue d'énergie de
secours dans le système de commande IRC5.
La retenue d'énergie de secours se trouve derrière la plaque de fixation de
l'ordinateur principal.
xx1300000680
A
B
C
D
E
Équipement nécessaire
Équipement
Retenue d'énergie de secours
Jeu d'outils standard
Suite page suivante
238
E
D
C
B
A
Carte d'interface des contacteurs
Contacteur
Alimentation du système d'entraînement
Retenue d'énergie de secours
Alimentation d'E/S client
Alimentation du panneau de commande
© Copyright 2004-2024- ABB. Tous droits réservés.
Remarque
DSQC 655 avec ou sans plaque d'adaptation.
Voir Pièces détachées à la page
Le contenu est défini à la section Jeu d'outils
standard.
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
333.
