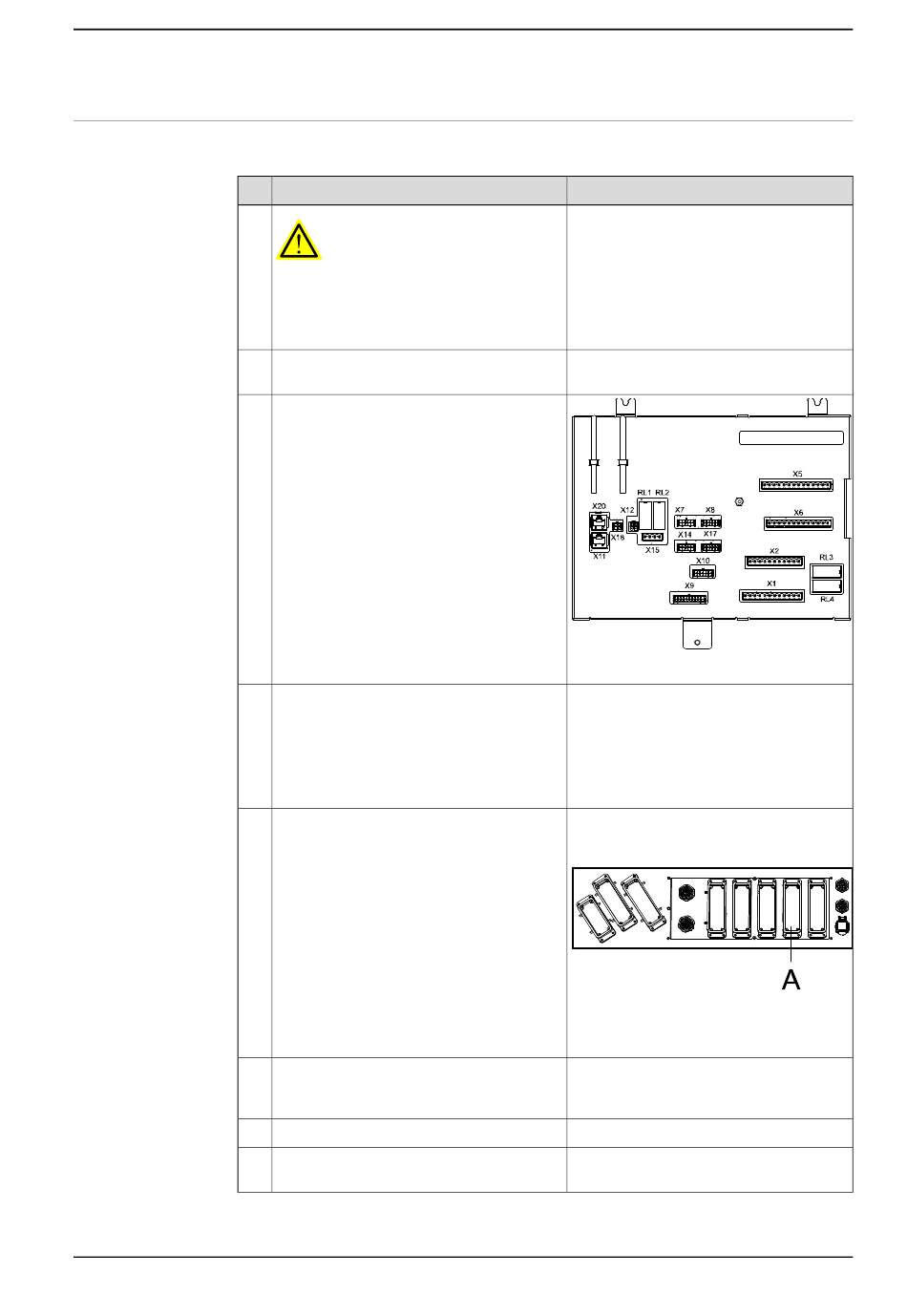

Procédure
La procédure ci-dessous décrit l'installation du panneau de commande externe.
1
2
3
4
5
6
7
8
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
2.9.1 Installation du panneau de commande externe, IRC5
Action
DANGER
Avant de procéder à toute intervention dans
l'armoire, débranchez l'alimentation princi-
pale. Pour plus d'informations, voir
électrique à la page 38.
Débranchez le câble du connecteur Ether-
net du FlexPendant de l'unité informatique.
Déconnectez les câbles de signaux de la
carte du panneau.
Connecteurs :
• A21.X9
• A21.X10
Retirez les composantes suivantes avec
les faisceaux de câbles attachés :
• S21.1, Interrupteur de mode
• S21.2, Bouton d'activation du moteur
• S21.3, Bouton d'arrêt d'urgence
• XS4, FlexPendant connecteur
Retirez le couvercle d'un emplacement de
connecteur client libre sur le panneau de
connexion.
Fixez le faisceau de câbles du panneau de
commande externe à l'emplacement libre
à l'aide des quatre vis de fixation.
Connectez le câble de terre au châssis.
Branchez le connecteur Ethernet A31.X3
du FlexPendant sur l'unité informatique.
© Copyright 2004-2024- ABB. Tous droits réservés.
2 Installation et mise en service
Info/Illustration
Sécurité
xx0500001890
Toutes les composantes seront transfé-
rées vers le panneau de commande, à
l'exception du connecteur FlexPendant et
du faisceau de câble, qui peuvent être je-
tés.
L'illustration ci-dessous indique le pan-
neau de connexion du système de com-
mande.
xx0500001960
• A : Emplacement de connexion
client
Suite
Suite page suivante
139
