Manuel du produit - IRC5
3HAC047136-004 Révision: AD

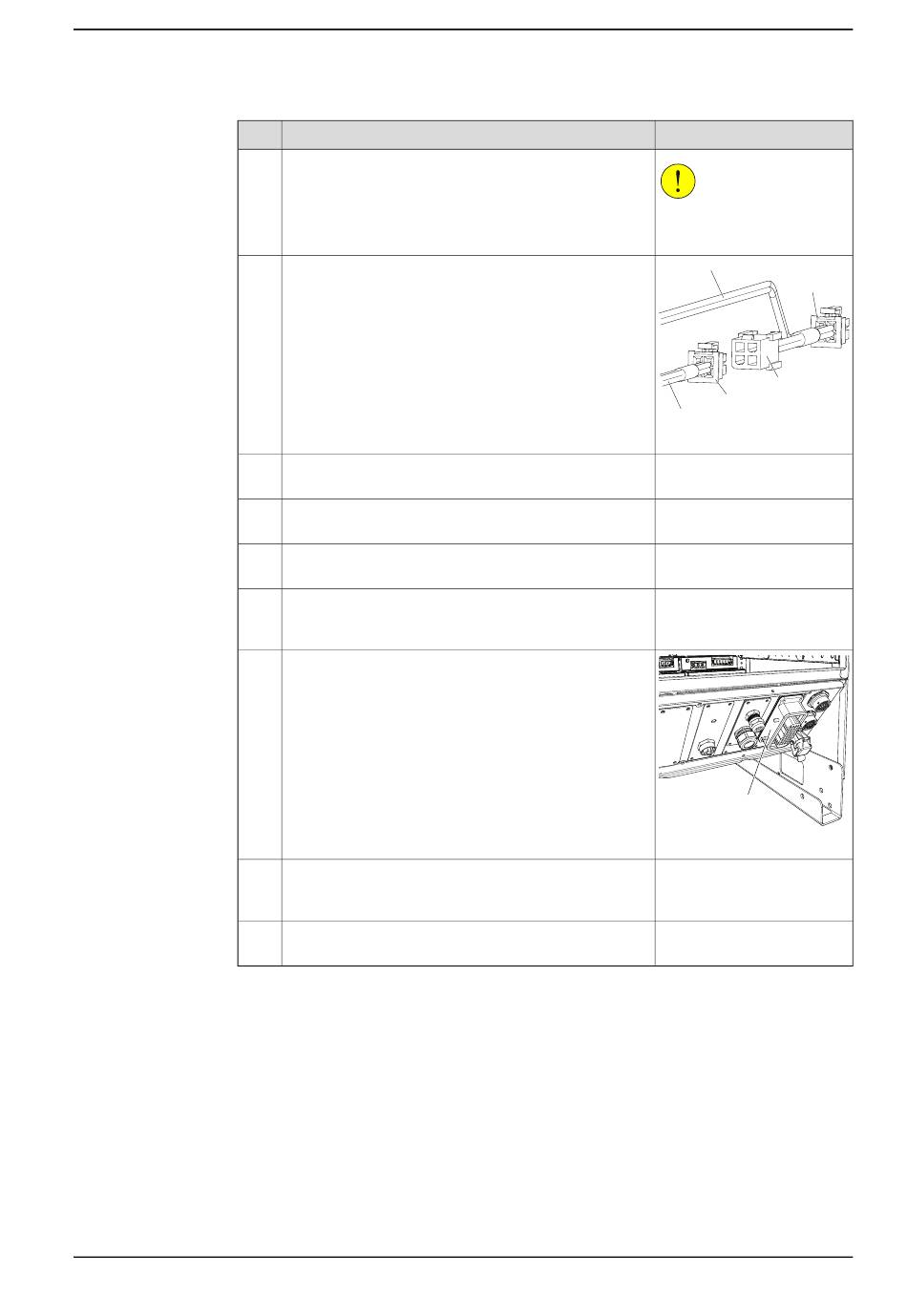

2.9.10 Installation du Safety module DSQC1015 pour SafeMove
Action
Connectez le connecteur A31.4.X1 sur le faisceau d'E/S
24 V (D) au module de sécurité DSQC1015.
Déconnectez le connecteur A21.X12 de la carte du
panneau et connectez-le au connecteur A21.X12.1 sur
le faisceau d'E/S 24 V (D).
Connectez le connecteur A21.X12 sur le faisceau d'E/S
24 V (D) à la carte du panneau.
Déconnectez les connecteurs A21.X1, A21.X2, A21.X5
et A21.X6 de la carte du panneau.
Connectez les connecteurs du faisceau de connexion
client externe (E) à la carte du panneau.
Connectez le faisceau de commutateur à clé de sécu-
rité (A2) avec le faisceau de connexion client externe
(F) sur le connecteur XS/XP39.
Montez le connecteur XS3 dans un emplacement de
connecteur client libre sur le panneau de connexion.
Connectez le faisceau de commutateur à clé étendu
(G) au faisceau de commutateur à clé de sécurité (A2)
sur le connecteur XS/XP37.
Acheminez correctement les câbles dans les supports
de câbles.
© Copyright 2004-2024- ABB. Tous droits réservés.
2 Installation et mise en service
Remarque/Illustration
ATTENTION
Ne branchez pas de source
d'alimentation externe.
Harness D
Existing harness
xx1500003043
xx1500003045
Suite
A21.X12
A21.X12.1
A21.X12
XS3
