4 Réparation
4.23 Remplacement de l'unité de dérivation de la résistance des freins
Suite
3
4
5
6
7
8
304
Action
Installez la nouvelle unité de dérivation,
puis placez les vis au niveau des fixations
serrure.
Serrez les quatre vis de fixation.
Rebranchez les connecteurs.
Remettez les couvercles.
Replacez la cartouche du filtre à pous-
sière humide. (Option)
Effectuez les tests de fonctionnement
présentés dans la section
tionnement à la page 217
bon fonctionnement des fonctions de sé-
curité.
© Copyright 2004-2024- ABB. Tous droits réservés.
Remarque/Illustration

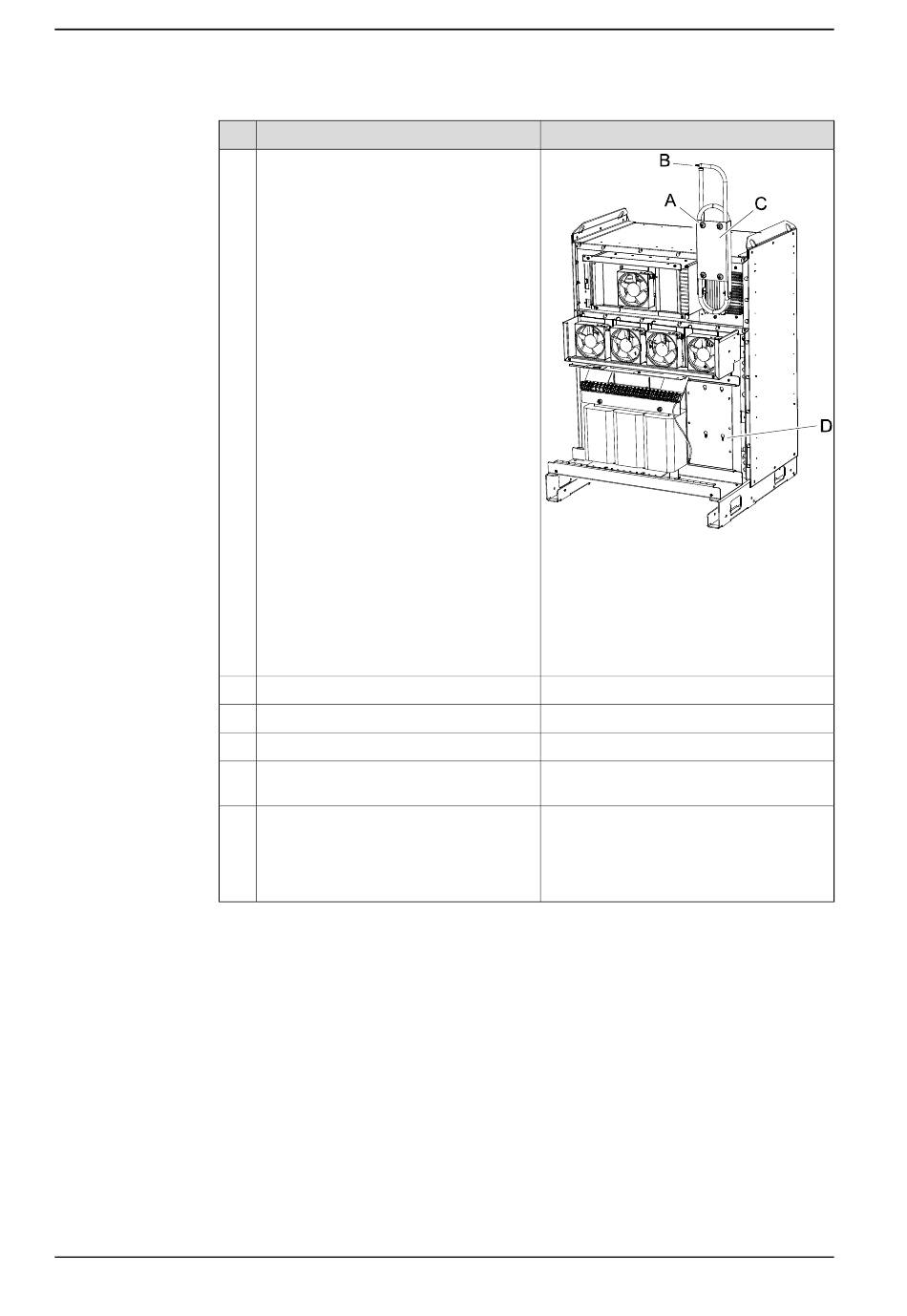

xx0500002020
• A : Vis de fixation (4 pcs)
• B : Connecteurs
• C : Unité de dérivation de la résista-
nce des freins
• D : Vis de fixation de l'unité de déri-
vation (4)
Tests de fonc-
pour vérifier le
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
