4 Réparation
4.23 Remplacement de l'unité de dérivation de la résistance des freins
Suite
5
6
7
8
9
Suite page suivante
302
Action
Débranchez les deux connecteurs de
l'unité de dérivation.
Desserrez les vis de fixation de l'unité
de dérivation de la résistance des freins.
Soulevez légèrement l'unité de dériva-
tion, puis poussez-la pour relâcher les
fixations.
Soulevez l'unité de dérivation.
Si le système de commande IRC5 utilise
un redresseur supplémentaire, une unité
de dérivation ARU supplémentaire est
montée sur l'unité de dérivation MDU.
Retirez les vis de fixation et l'unité de
dérivation ARU de l'unité MDU.
Retirez les supports de fixation de l'unité
de dérivation ARU.
© Copyright 2004-2024- ABB. Tous droits réservés.

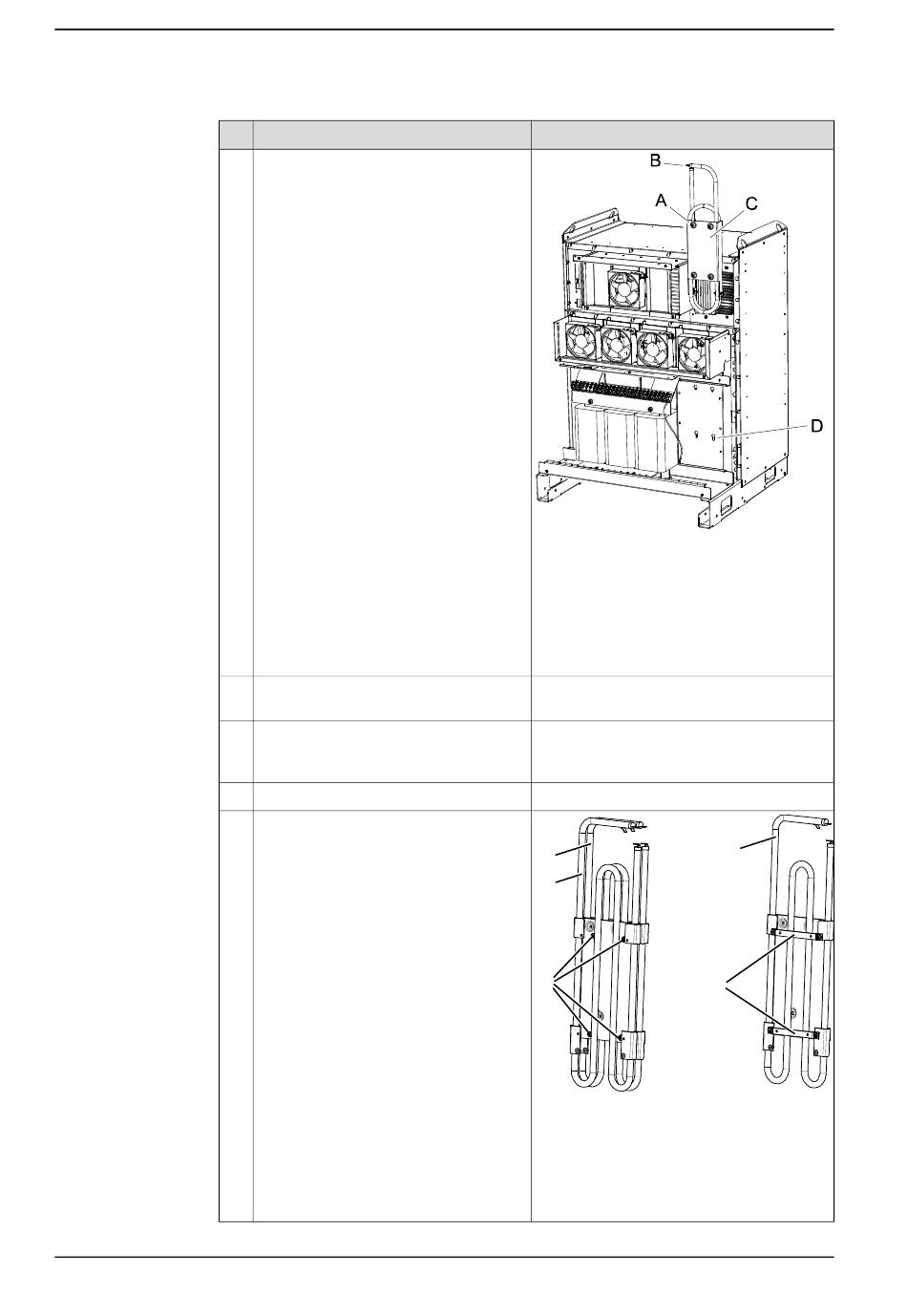

Remarque/Illustration
xx0500002020
• A : Vis de fixation (4 pcs)
• B : Connecteurs
• C : Unité de dérivation de la résista-
nce des freins
• D : Vis de fixation de l'unité de dériva-
tion (4)
A
B
C
xx1000000030
• A : unité de dérivation MDU
• B : unité de dérivation ARU
• C : Vis de fixation
• D : Supports de fixation de l'unité de
dérivation ARU
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
