2.8.3 Unités d'E/S DeviceNet
Généralités
Le système de commande IRC5 peut recevoir des unités d'E/S DeviceNet ou des
encodeurs. Ceux-ci sont configurés de manière identique.
Le système de commande IRC5 est configuré pour un maximum de quatre unités
d'E/S ou d'unités d'interfaces d'encodeur DeviceNet. Cela signifie que le faisceau
de câbles qui se trouve à l'intérieur du système de commande est équipé des

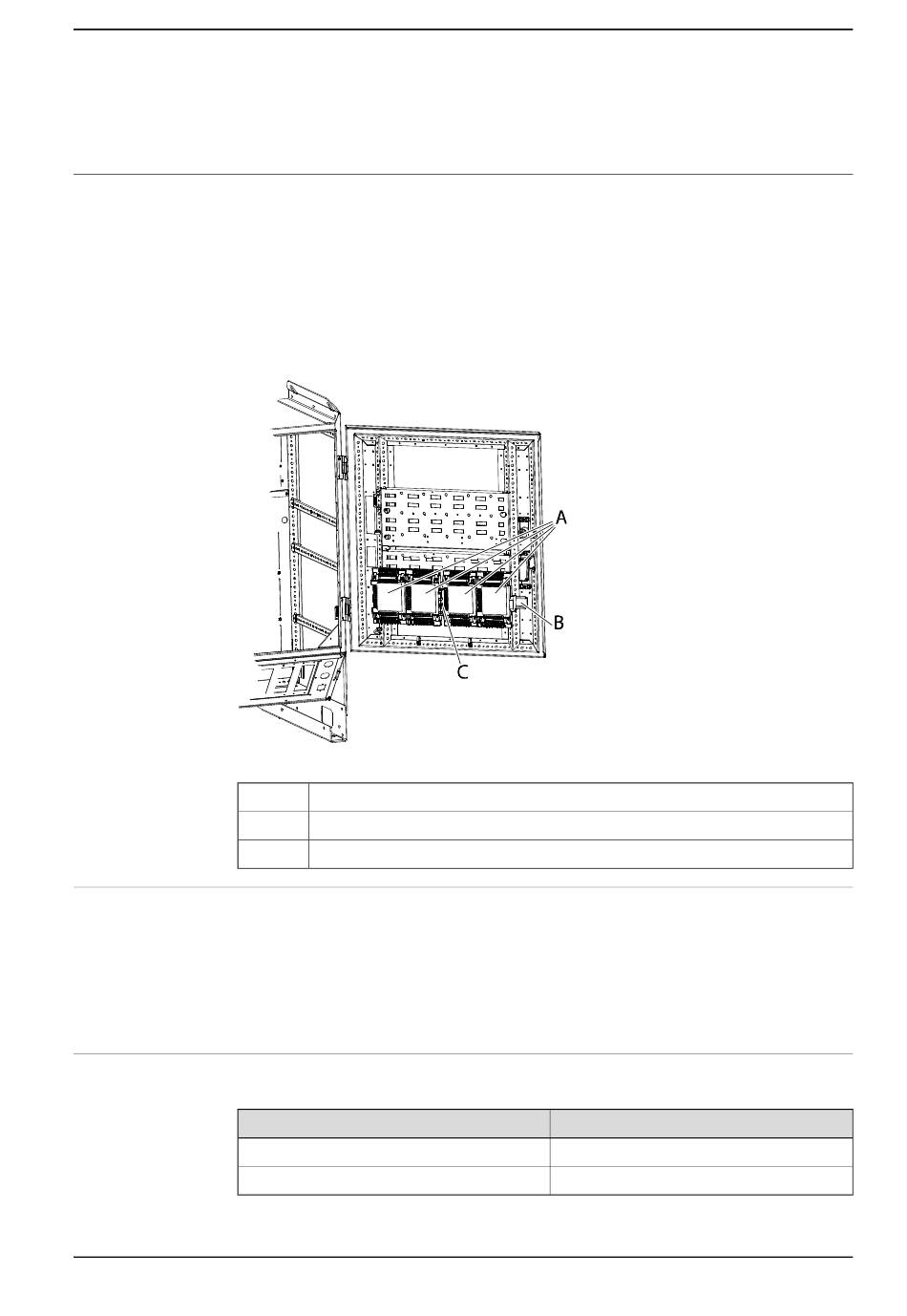

connecteurs nécessaires. Les unités sont situées à l'intérieur de la porte, comme
l'indique l'illustration ci-dessous.
xx0500001859
A
B
C
Configuration standard
Dans la version standard, aucun bus de terrain n'est installé sur le système de
commande.
Il est possible de connecter n'importe quel type d'unité d'E/S DeviceNet compatible
sur le bus maître DeviceNet. Toutes les unités d'E/S doivent être conformes à la
norme DeviceNet et leur conformité doit être testée par ODVA.
Unités et pièces d'E/S DeviceNet
Le tableau ci-dessous indique les unités d'E/S DeviceNet :
Description
E/S Combi AL
E/S numériques
Manuel du produit - IRC5
3HAC047136-004 Révision: AD
Unités d'E/S ou d'encodeur
Rail de montage
Borne de connexion XT31
© Copyright 2004-2024- ABB. Tous droits réservés.
2 Installation et mise en service
2.8.3 Unités d'E/S DeviceNet
Remarque
DSQC 651
DSQC 652
Suite page suivante
