Manuel R-102 d'extinction incendie pour restaurants
SPÉCIFICATIONS DES TUYAUX DE DISTRIBUTION (suite)
Identification des tuyaux d'alimentation et antennes (suite)
AVERTISSEMENT
Les antennes ne peuvent pas commencer en
amont d'un té du conduit d'alimentation.

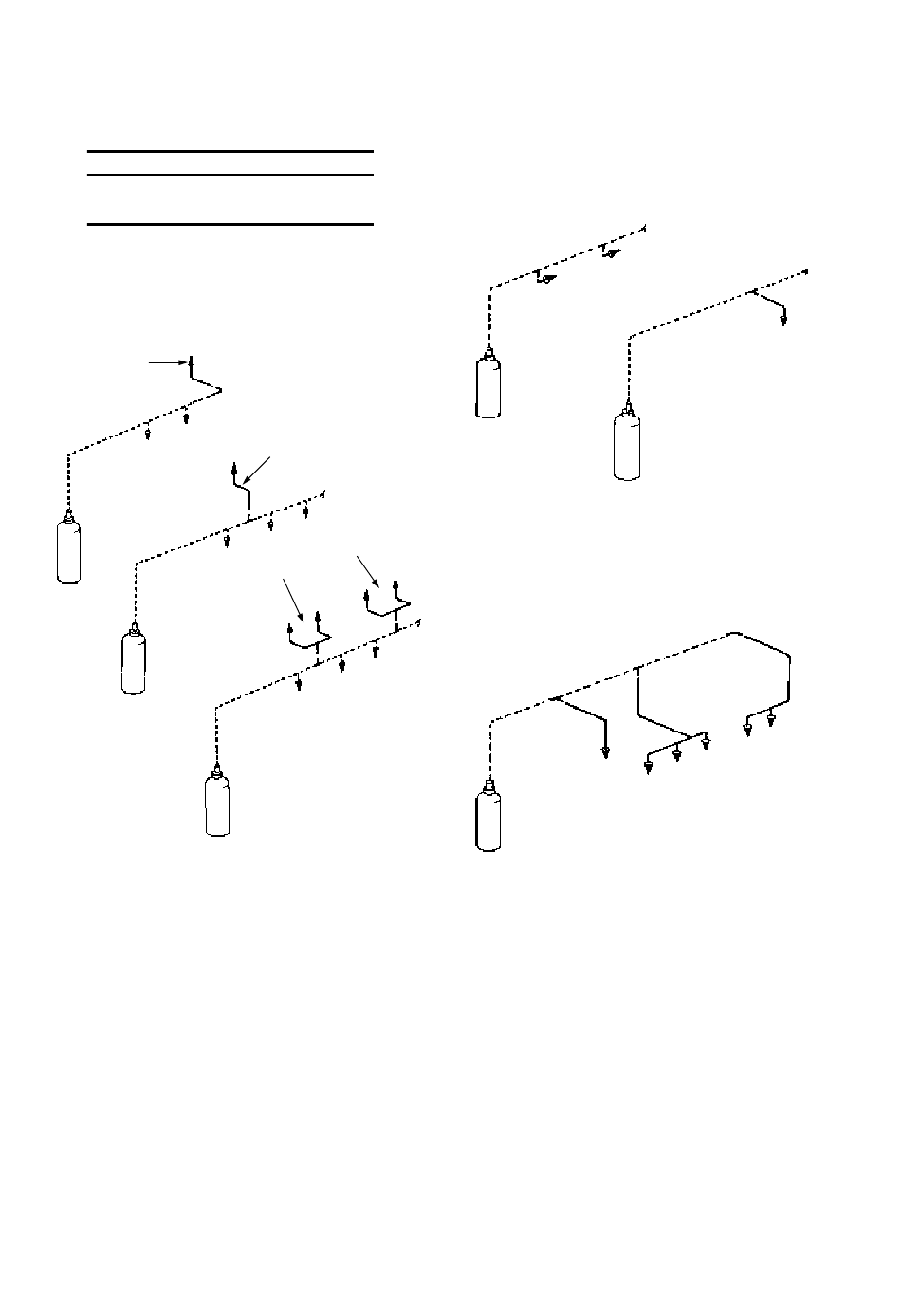

ANTENNE DU CONDUIT
L'antenne du conduit est définie comme la longueur de tuyau
qui va du conduit d'alimentation aux buses du conduit. Ceci
comprend tous les accessoires de l'antenne ainsi que le té ou le
coude utilisé pour démarrer l'antenne. Voir figures 4-128 et 4-129.
ANTENNE DU CONDUIT
(COUDE COMPRIS)
ANTENNE DU CONDUIT
(TÉ COMPRIS)
ANTENNE DU CONDUIT
(TÉS COMPRIS)
FIGURE 4-129
000781
SECTION 4 – CONCEPTION DU SYSTÈME
1er sept. 2014
ANTENNE DU PLÉNUM
L'antenne du plénum est définie comme la longueur de tuyau qui va
du conduit d'alimentation aux buses du plénum. Ceci comprend tous
les accessoires de l'antenne ainsi que le té ou le coude utilisé pour
démarrer l'antenne. Voir figures 4-128 et 4-130.
ANTENNE DU PLÉNUM
(TÉ COMPRIS)
ANTENNE DE L'APPAREIL
L'antenne de l'appareil est définie comme la longueur de tuyau
qui va du conduit d'alimentation aux buses de l'appareil. Ceci
comprend tous les accessoires de l'antenne ainsi que le té ou le
coude utilisé pour démarrer l'antenne. Voir figures 4-128 et 4-131.
UL EX3470
ULC EX3470
RÉV. 11
PAGE 4-65
ANTENNE DU PLÉNUM
(TÉ COMPRIS)
FIGURE 4-130
000782
ANTENNES DE L'APPAREIL
(TÉS COMPRIS)
FIGURE 4-131
000783
