Manuel R-102 d'extinction incendie pour restaurants
INSTALLATION DES INTERRUPTEURS ÉLECTRIQUES (Suite)
5. Installez deux vis de pression avec des écrous, en vous
assurant que les vis passent dans les trous du cache, dans
les trous de montage de chaque interrupteur, et dans les
trous du support de montage. Voir figure 5-116. Serrer les vis
fermement.
Remarque : Pour répondre aux exigences UL, les vis et les
écrous doivent être installés. Le cache de l'interrupteur n'est
pas conçu pour fixer les interrupteurs au support.
6. Câblez le(s) interrupteur(s) du haut selon le schéma de
câblage de l'interrupteur fourni avec chaque mécanisme de
déclenchement. Voir figure 5-117.
7. Si nécessaire, installez un ou deux interrupteurs électriques
(action rapide) dans le cache de l'interrupteur sur la partie
inférieure du support de montage de l'interrupteur. Ces
interrupteurs doivent être orientés en face des interrupteurs
du haut, de sorte que les leviers soient sur le haut de l'in-
terrupteur lorsqu'ils sont installés sur la partie inférieure du
support de montage de l'interrupteur.
Remarque : N'installez jamais l'interrupteur de déclenche-
ment d'alarme à faible tension sur la partie inférieure du
support de montage de l'interrupteur.
8. Faites glisser le cache de l'interrupteur sur la partie inférieure
du support de montage de l'interrupteur, en vous assurant
que le support glisse dans les rainures sur l'arrière du cache
de l'interrupteur, jusqu'à ce que les trous des vis soient
alignés. Voir figure 5-118.
9. Installez deux vis de pression avec des écrous, en vous

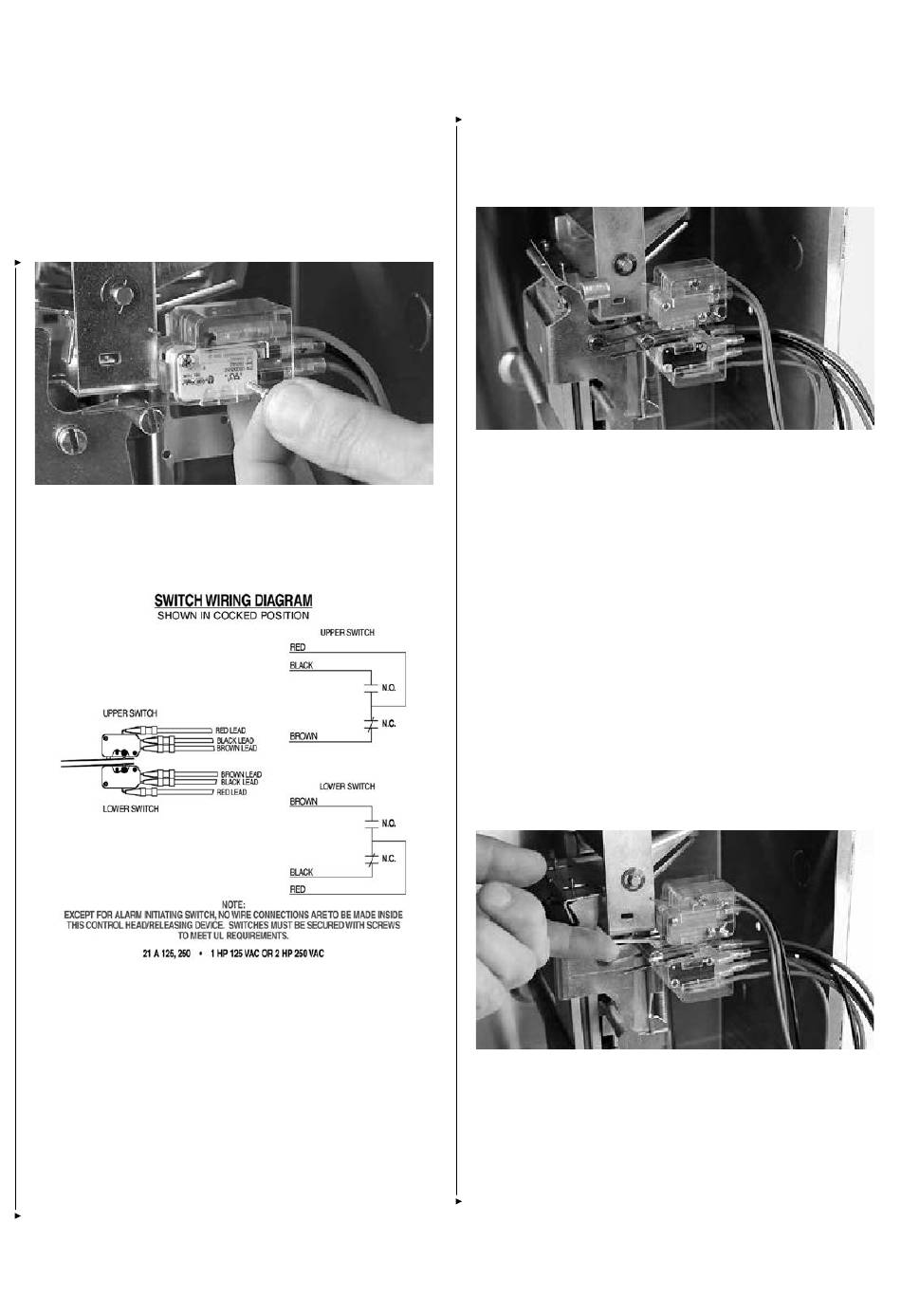

FIGURE 5-116
assurant que les vis passent dans les trous du cache, dans
les trous de montage de chaque interrupteur, et dans les
009130
trous du support de montage. Serrer les vis fermement.
Remarque : Pour répondre aux exigences UL, les vis et les
écrous doivent être installés. Le cache de l'interrupteur n'est
pas conçu pour fixer les interrupteurs au support.
10. Câblez les interrupteurs du bas selon le schéma de câblage
de l'interrupteur fourni avec chaque mécanisme de déclen-
chement. Voir figure 5-117.
Remarque : Tout le câblage doit être réalisé par des
personnes qualifiées.
11. Rétablissez le courant dans l'ensemble de déclenchement.
12. Avant de procéder à l'étape 13, testez les interrupteurs
électriques (action rapide) :
a. Retirez la tige de verrouillage. Lorsque le déclenchement
FIGURE 5-117
009145
b. Lorsque le déclenchement AUTOMAN est en position
SECTION 5 – INSTRUCTIONS D'INSTALLATION
1er sept. 2014
AUTOMAN est en position armée ou prête, levez le levier
de chaque interrupteur. Si l'interrupteur fonctionne correc-
tement, vous devez entendre un clic. Voir figure 5-119.
déclenchée, levez le levier de chaque interrupteur. Vous
ne devez entendre aucun clic.
Lorsque vous installez plusieurs interrupteurs, assu-
rez-vous qu'ils se déclenchent tous lorsque le déclen-
chement fonctionne. Si ce n'est pas le cas, réajustez leur
position.
UL EX3470
ULC EX3470
RÉV. 11
PAGE 5-37
FIGURE 5-118
009131
FIGURE 5-119
009133
