Manuel R-102 d'extinction incendie pour restaurants
Protection des plaques de cuisson avec une buse
260 (débit 2) – Application de grande proximité
Option 2 – Buse située sur le périmètre
762 - 1270 mm (30 - 50") au-dessus de la surface de cuisson.
Pour cette application de grande proximité, il faut utiliser la buse
260.
L'inscription 260 est gravée sur la buse, ce qui indique qu'il
s'agit d'une buse débit 2 qui doit être comptée comme deux
coefficients de débit.
Une buse 260 permet de protéger une surface de cuisson
2
maximum de 0,929 m
(1440"
de 1219 mm (48").
Lorsque vous utilisez cette buse pour la protection des plaques
de cuisson, vous devez la placer le long du périmètre de la
surface de cuisson, à 50 mm (2") maximum à l'intérieur du
périmètre, et l'orienter vers le milieu de la surface de cuisson. Voir

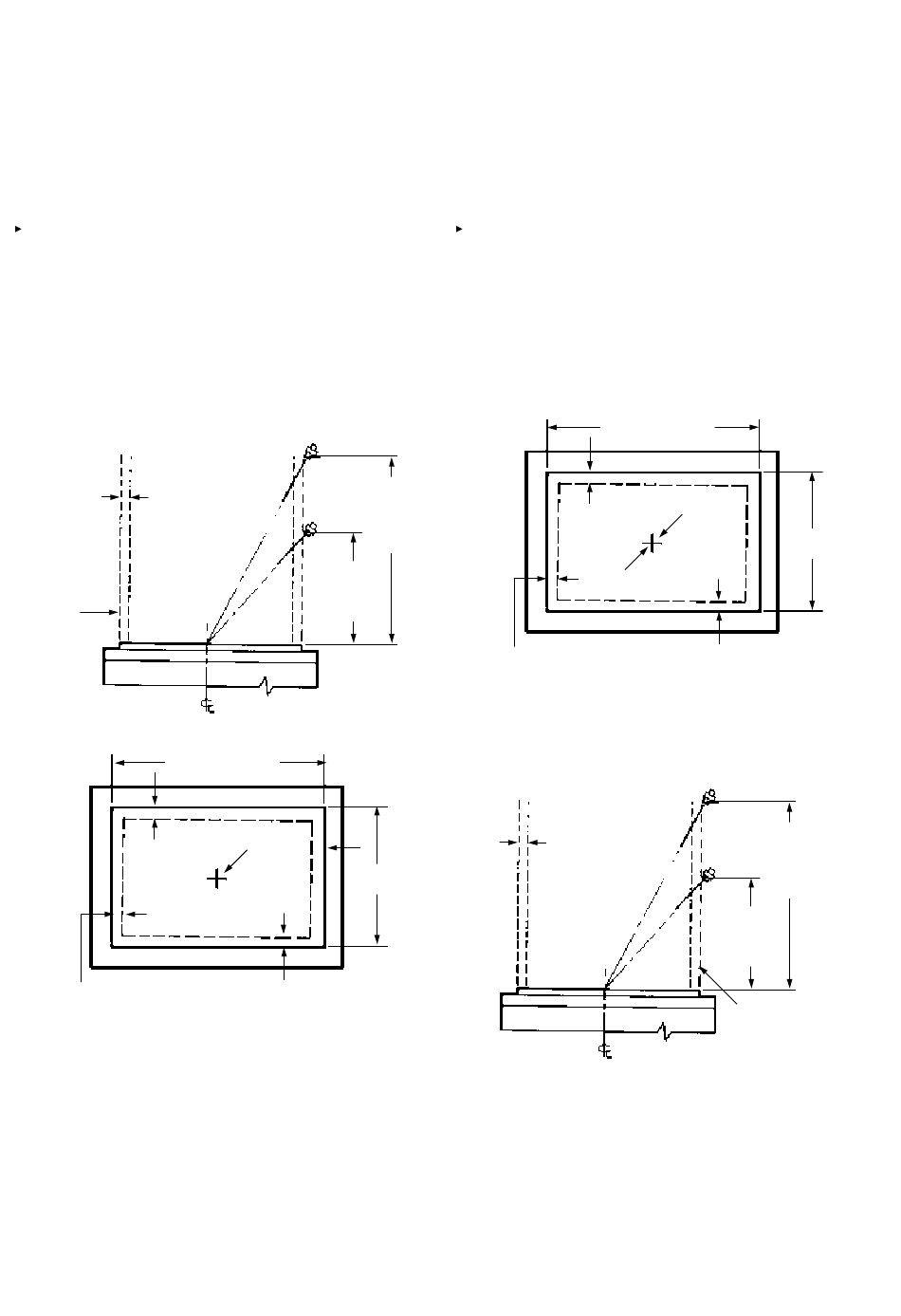

figure 4-43 et 4-44.
EMPLACEMENT DE LA
BUSE 0 - 50 mm (0 - 2")
À L'INTÉRIEUR DU
PÉRIMÈTRE DE LA
SURFACE DE CUISSON
BORD DE LA
SURFACE
DE CUISSON
SURFACE DE CUISSON
MILIEU DE LA SURFACE
DE CUISSON
BUSE 260 SITUÉE LE LONG DE
N'IMPORTE QUEL CÔTÉ DE LA
SURFACE DE LA PLAQUE DE CUISSON
À 0 - 51 mm (0 - 2") À L'INTÉRIEUR DU
BORD DE LA SURFACE DE CUISSON. LA
BUSE DOIT ÊTRE ORIENTÉE VERS LE
MILIEU DE LA SURFACE DE CUISSON.
2
) avec une dimension maximum
1270 mm (50")
HAUTEUR
MAXIMUM DE
L'EXTRÉMITÉ
DE LA
BUSE 260
762 mm (30")
HAUTEUR
MINIMUM DE
L'EXTRÉMITÉ DE
LA BUSE 260
000243
FIGURE 4-43
SURFACE DE
CUISSON
POINT
D'ORIENTATION
BORD DE LA SURFACE
DE CUISSON
FIGURE 4-44
SECTION 4 – CONCEPTION DU SYSTÈME
Protection des plaques de cuisson avec une buse
290 (débit 2) – Application de proximité moyenne
Option 2a – Buse située sur le périmètre (suite)
508 - 762 mm (20 - 30") au-dessus de la surface de cuisson.
Pour l'application de proximité moyenne, il faut utiliser la buse
290.
L'inscription 290 est gravée sur la buse, ce qui indique qu'il
s'agit d'une buse débit 2 qui doit être comptée comme deux
coefficients de débit.
Une buse 290 permet de protéger une surface de cuisson
maximum de 0,929 m
de 1219 mm (48").
Lorsque vous utilisez cette buse pour la protection des plaques
de cuisson, vous devez la placer le long du périmètre, à 50 mm
(2") maximum à l'intérieur du périmètre, et l'orienter vers le milieu
de la surface de cuisson. Voir figure 4-45 et 4-46.
BUSE 290 SITUÉE LE LONG DE
N'IMPORTE QUEL CÔTÉ DE LA
SURFACE DE LA PLAQUE DE CUISSON
À 0 - 50 mm (0 - 2") À L'INTÉRIEUR
DU BORD DE LA SURFACE DE
CUISSON. LA BUSE DOIT ÊTRE
ORIENTÉE VERS LE CENTRE DE
000243
LA SURFACE DE CUISSON.
EMPLACEMENT DE LA
BUSE 0 - 51 mm (0 - 2")
À L'INTÉRIEUR DU
PÉRIMÈTRE DE LA
SURFACE DE CUISSON
000241
UL EX3470
1er sept. 2014
RÉV. 11
2
2
(1440"
) avec une dimension maximum
SURFACE DE CUISSON
CENTRE DE LA SURFACE
DE CUISSON
POINT D'ORIENTATION
BORD DE LA SURFACE
DE CUISSON
508 mm (20")
HAUTEUR
MINIMUM DE
L'EXTRÉMITÉ DE
LA BUSE 290
BORD DE LA
SURFACE DE
CUISSON
ULC EX3470
PAGE 4-19
SURFACE DE
CUISSON
FIGURE 4-45
000241
762 mm
(30") HAUTEUR
MAXIMUM DE
L'EXTRÉMITÉ DE
LA BUSE 290
FIGURE 4-46
000243
