Manuel R-102 d'extinction incendie pour restaurants

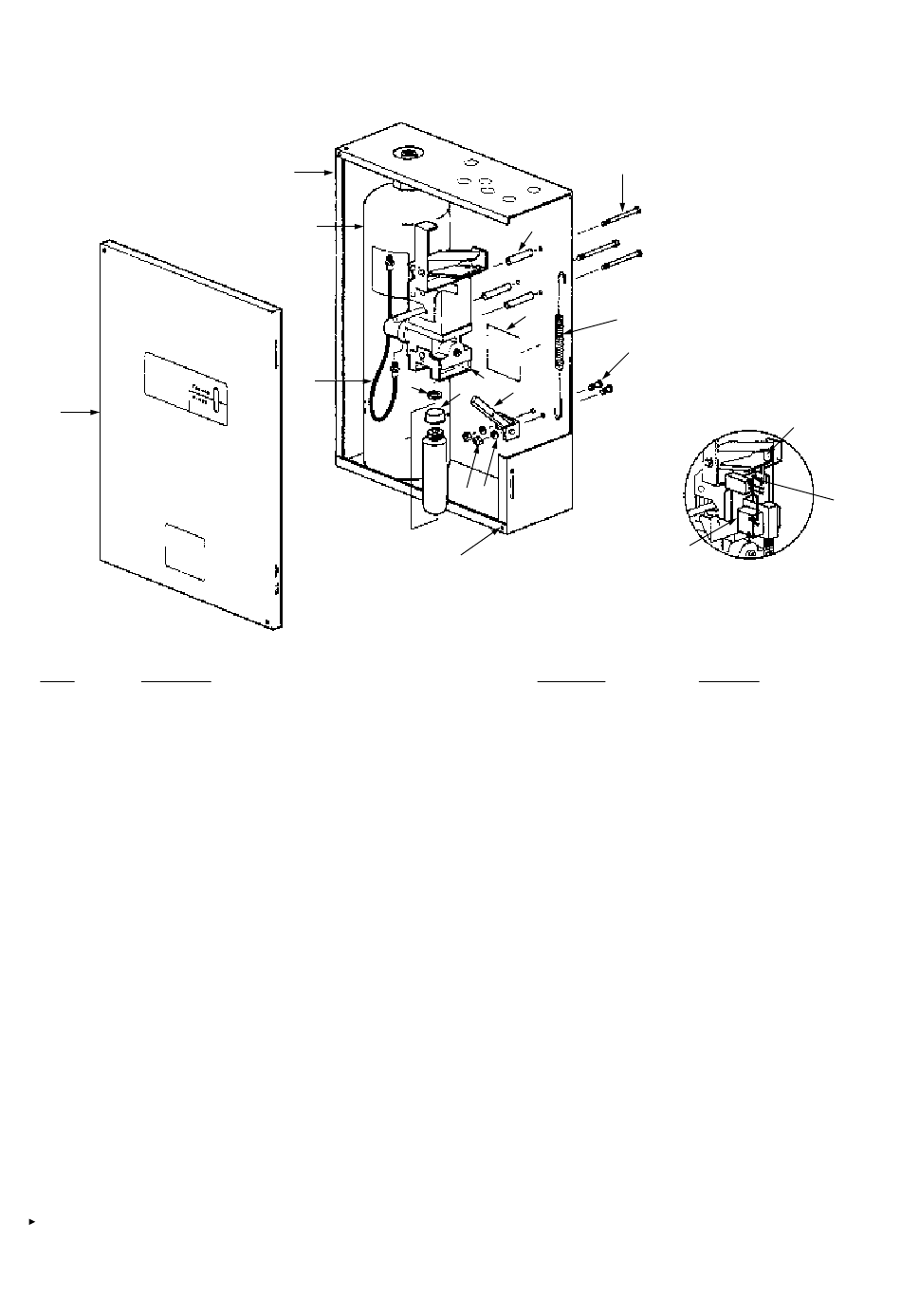

ENSEMBLE DE DÉCLENCHEMENT RÉGULÉ AUTOMAN
16
Nº de
figure
Description
–
Ensemble d'expédition de déclenchement régulé
1
Caisson de montage
2
Déclenchement basique avec adaptateur
Déclenchement basique avec solénoïde,
interrupteur et régulateur
3
Vis autotaraudeuses
4
Entretoise
5
Ressort de tension
6
Ensemble de levier et support
7
Vis d'assemblage
8
Rondelle de blocage
9
Écrou hexagonal
10
Étiquette de mise en garde
11
Joint
12
Ensemble de cartouches de gaz propulseur
LT-30-R/101-20 (vendu séparément)
Réservoir double/101-30 (vendu séparément)
13
Bouchon de protection pour l'expédition
14
Ensemble de réservoir 1,5 / 3 gallons (vendu séparément)
15
Ensemble de tuyau
16
Couvercle du caisson (comprend l'étiquette)
17
Ensemble solénoïde
18
Interrupteur électrique à action rapide
19
Vis du couvercle
20
Écrou à serrage rapide
21
Vis de pression (pack de 25)
1
14 (VENDU
SÉPARÉMENT)
15
11
12
4
10
2
13
6
8
9
19, 20
Réf.
mécanique
429853
419293
79140
–
71342
76555
79094
79300
14973
7310
14732
57652
181
423435 / 423441
423493 / 423443
77251
429864 / 429862
79007
423744
–
–
15362
423479
439517
SECTION 9 – ANNEXES
UL EX3470
1er sept. 2014
RÉV. 11
3
5
7
17
000373
Réf.
électrique
429856
419293
–
79288
71342
76555
79094
79300
14973
7310
14732
57652
181
423435 / 423441
423443 / 423443
77251
429864 / 429862
79007
423744
423575
423878
15362
423479
439517
ULC EX3470
PAGE 9-9
