SECTION 3 – COMPOSANTES DU SYSTÈME
UL EX3470
ULC EX3470
PAGE 3-4
RÉV. 11
1er sept. 2014

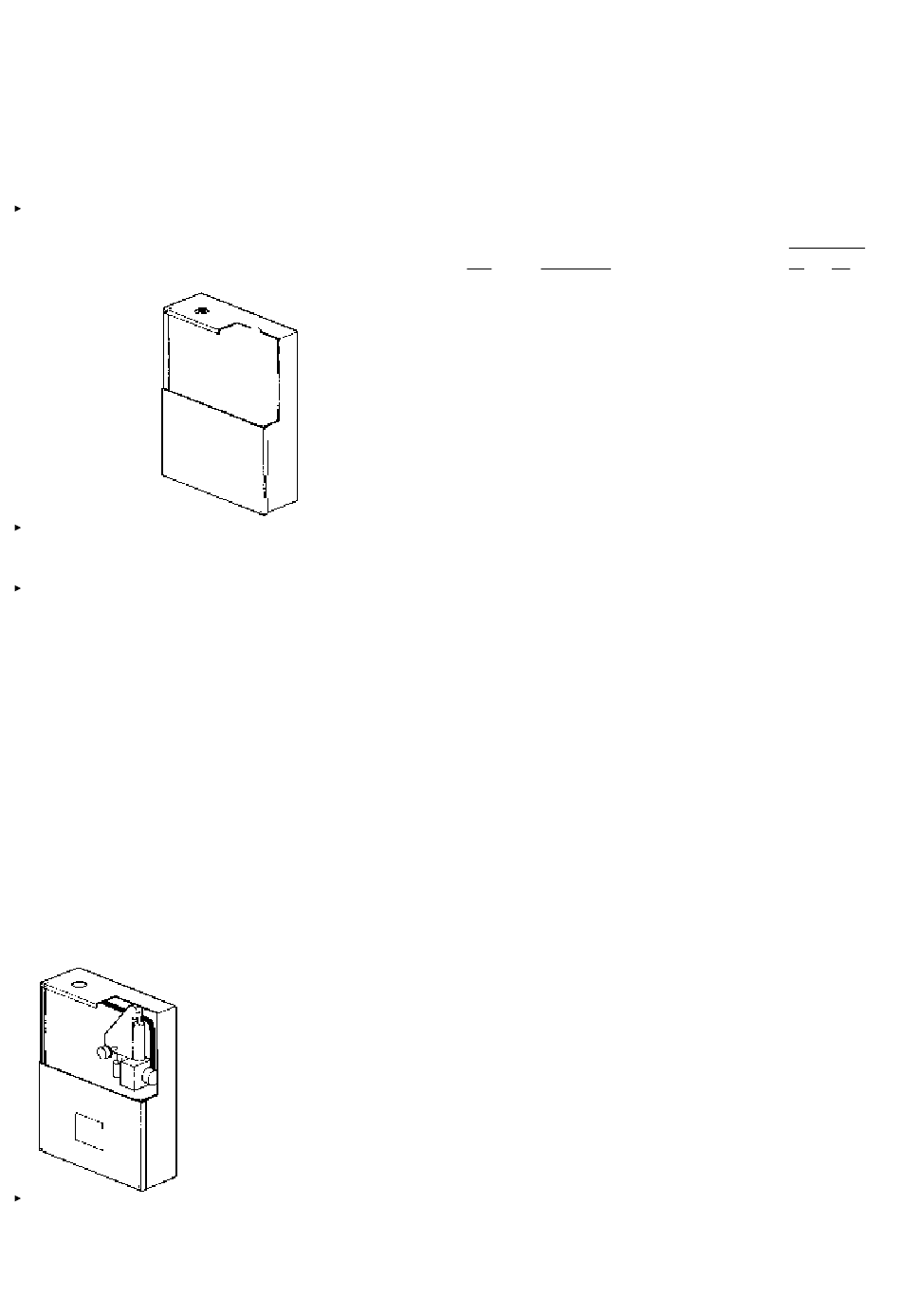

ENSEMBLE DE CAISSON POUR DEUX RÉSERVOIRS
L'ensemble de caisson pour deux réservoirs (réf. 429872) com-
prend deux tuyaux de gaz propulseur, deux passe-fils et le
caisson de montage. L'ensemble est utilisé dans les systèmes de
9 gallons. Il peut être couplé à un ensemble de déclenchement
régulé de 3 gallons ou un ensemble d'actionneur régulé de
3 gallons pour donner un total de 9 gallons (34,1 l) d'agent. Les
réservoirs d'agent doivent être commandés séparément.
Le caisson du réservoir est conçu pour être installé dans un
espace réduit.
POIDS D'EXPÉDITION 11,8 kg (26 lb)
ENSEMBLE DE DÉCLENCHEMENT RÉGULÉ 24 V cc
L'ensemble de déclenchement régulé 24 V cc, réf. 429859, est
utilisé lorsqu'un détecteur thermique électrique est requis via
l'utilisation d'une unité de contrôle de déclenchement. Cet
ensemble comprend un mécanisme de déclenchement régulé
24 V cc AUTOMAN II-C, un tuyau de gaz propulseur, et des
opercules défonçables sur le caisson pour faciliter l'installation
des canalisations de gaz de déclenchement et de gaz propulseur,
le système de détection et des équipements supplémentaires. Le
réservoir d'agent doit être commandé séparément
Le système peut être actionné automatiquement ou manuelle-
ment. L'actionnement automatique survient lorsque le panneau
de contrôle reçoit un signal du circuit de détection. Le panneau
envoie alors un signal électrique au déclenchement régulé
24 V cc, provoquant son actionnement. Lorsque l'actionnement
survient, la cartouche de gaz est perforée, pressurisant ainsi
le réservoir d'agent et déchargeant l'agent dans la tuyauterie
de distribution. L'actionnement manuel du système survient
lorsqu'un membre du personnel tire sur l'anneau d'ouverture du
déclencheur manuel à distance.
REMARQUE : LE RÉSERVOIR D'AGENT
FIGURE 3-11
DOIT ÊTRE COMMANDÉ
SÉPARÉMENT (VOIR PAGE 3-3)
POIDS D'EXPÉDITION
15,4 kg (34 lb)
FIGURE 3-12
Manuel R-102 d'extinction incendie pour restaurants
ENSEMBLES D'EXPÉDITION SUPPLÉMENTAIRES
Plusieurs ensembles d'expédition complets sont disponibles.
Ils contiennent à la fois le mécanisme du déclenchement ou de
l'actionneur et le réservoir d'agent. Lors de la commande d'un
ensemble d'expédition complet, commandez les références
suivantes :
Réf.
Description
430299
Ensemble d'expédition
déclenchement mécanique
3,0 gallons qui comprend :
429853
429862
430300
Ensemble d'expédition
déclenchement mécanique
1,5 gallons qui comprend :
429853
429864
430309
Ensemble d'expédition d'actionneur
002277
régulé 3,0 gallons qui comprend :
429850
429862
430316
Ensemble d'expédition de
caisson en acier inoxydable
1,5 gallons qui comprend :
429870
429864
418511
430317
Ensemble d'expédition de
caisson en acier inoxydable
3,0 gallons qui comprend :
429870
429862
418511
430324
Ensemble d'expédition de
caisson en acier inoxydable
6,0 gallons qui comprend :
429872
429862
430332
Ensemble d'expédition du support de
montage 3,0 gallons qui comprend :
429878
429862
002279
Ensemble de
déclenchement
mécanique régulé
Ensemble réservoir
3,0 gallons
Ensemble de
déclenchement
mécanique régulé
Ensemble réservoir
1,5 gallons
Ensemble d'actionneur
régulé
Ensemble réservoir
3,0 gallons
Ensemble de caisson
de montage pour
réservoir unique
Ensemble réservoir
1,5 gallons
Ensemble de tuyau
Ensemble de caisson
de montage pour
réservoir unique
Ensemble réservoir
3,0 gallons
Ensemble de tuyau
Ensemble de caisson
de montage pour
deux réservoirs
Ensemble réservoir
3,0 gallons (2)
Ensemble de support de
montage 3,0 gallons
Ensemble réservoir
3,0 gallons
Poids
d'expédition
kg
(lb)
15
(33)
14
(30)
16
(36)
8
(18)
9
(20)
18
(40)
9
(20)
