Manuel R-102 d'extinction incendie pour restaurants
APPLICATION SPÉCIFIQUE PAR MODÈLE (suite)
Système d'élévation double Henny Penny – Modèle PXE-100
Type de buse : Une buse 1N (position haute)
Une buse 1F (position basse)
Emplacement de la buse :
Buse 1N (position haute) Depuis le bloc en T (réf. 434424),
placez l'extrémité de la buse à 425 mm (16,75") au-dessus de
la base de la surface de la friteuse et à 44 mm (1,75") vers l'in-
térieur depuis le côté droit de l'armature arrière de l'appareil
Buse 1F (position basse) : En allant vers le bas depuis le bloc en
T (réf. 434424) vers la base de la friteuse, placez l'extrémité de la
buse à 51 mm (2") depuis l'arrière de la cuve de la friteuse, et à
203 mm (8") vers l'intérieur depuis le côté gauche de l'armature
arrière de l'appareil
Orientation des buses :
Buse 1N : Vers le centre de la cuve
Buse 1F : La buse 1F est une buse à jet plat et ce jet doit être
horizontal par rapport à celui du bord arrière de la cuve
Couverture du système : Chaque friteuse nécessite un minimum
de 3 gallons (11,4 l) d'agent ANSULEX à pH faible déversé via les
deux buses débit 1 (1N et 1F)
REMARQUE 1 :
NOUS VOUS RECOMMANDONS D'UTILISER LE KIT
TUYAU DE DISTRIBUTION D'AGENT (RÉF. 435982)
LORS DE L'INSTALLATION DU SYSTÈME.
REMARQUE 2 :
DIMENSIONS DE LA CUVE –
379 mm (14,93") DE LARGE
522 mm (20,55") DE LONG
442 mm (17,42") DE PROFONDEUR
PUISSANCE CALORIFIQUE – 17 kW
32 mm
(1,25")
521 mm
(20,5")

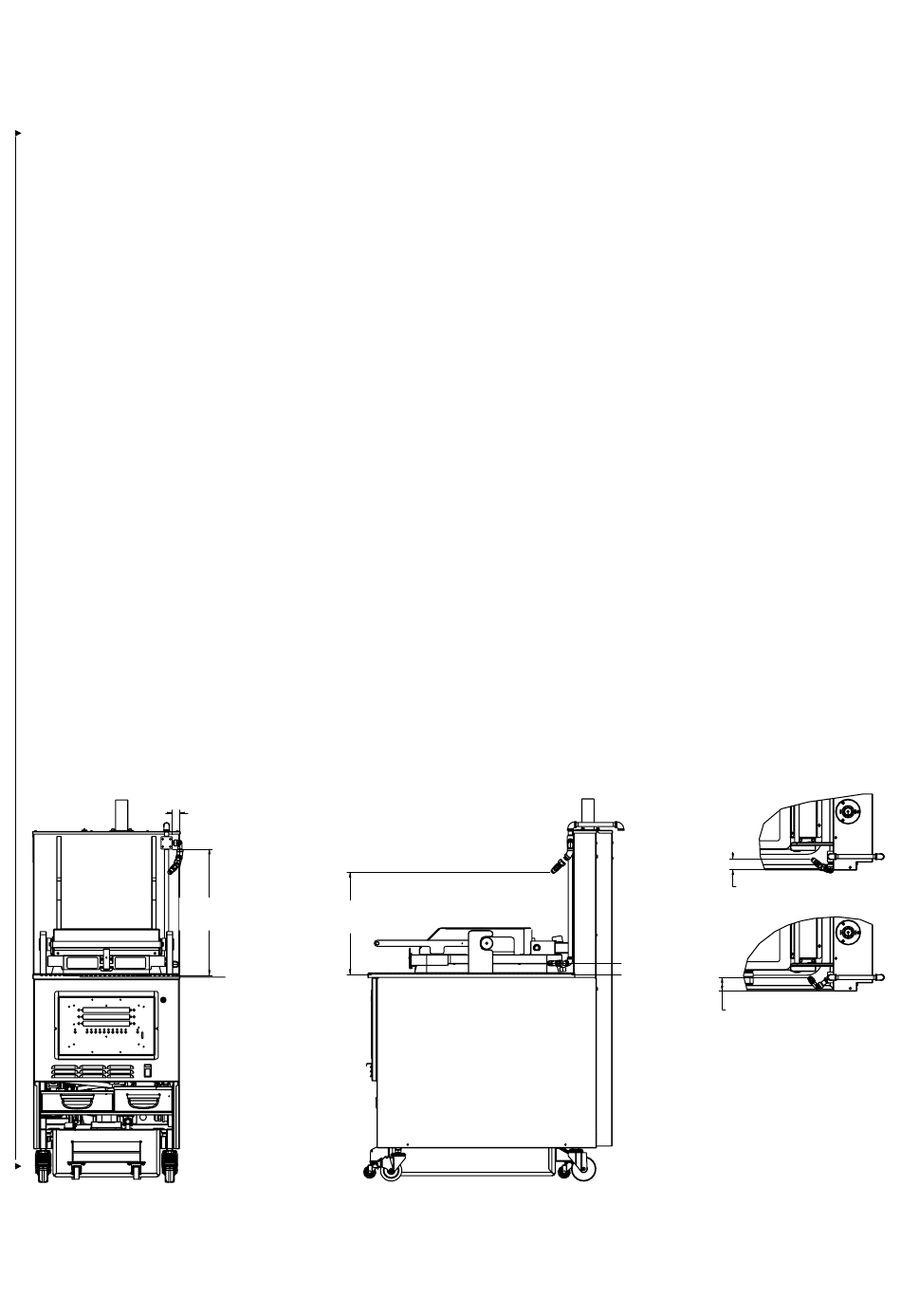

VUE AVANT
(EMPLACEMENT DU BLOC EN T)
Remarque : Dans cette application, les réservoirs de stockage
d'agent R-102 doivent être pressurisés à l'aide d'une cartouche
d'azote pour deux réservoirs R-102 spécialisée. La cartouche
utilisée pour la protection de cette friteuse Henny Penny à risque
spécifique ne peut être partagée avec les réservoirs conçus pour
la protection R-102 standard. La protection standard requiert une
cartouche de gaz propulseur installée dans un autre dispositif
d'actionnement tel qu'un ensemble de déclenchement régulé
AUTOMAN ou un ensemble d'actionneur régulé.
425 mm
(16,75")
VUE LATÉRALE
(EMPLACEMENT DE LA BUSE)
SECTION 4 – CONCEPTION DU SYSTÈME
UL EX3470
1er sept. 2014
RÉV. 11
BUSE DU HAUT
51 mm
(2")
57 mm (2,25")
BUSE DU BAS
ULC EX3470
PAGE 4-37
VUE DE DESSUS
44 mm (1,75")
FIGURE 4-74
009481
