Manuel R-102 d'extinction incendie pour restaurants
INSTALLATION DU DÉCLENCHEUR MANUEL À DISTANCE OU DE LA VANNE
DE GAZ MÉCANIQUE AVEC UN CONDUIT FLEXIBLE (Suite)
Raccordement du conduit flexible à des poulies de
coin, des tés poulies ou des raccords union

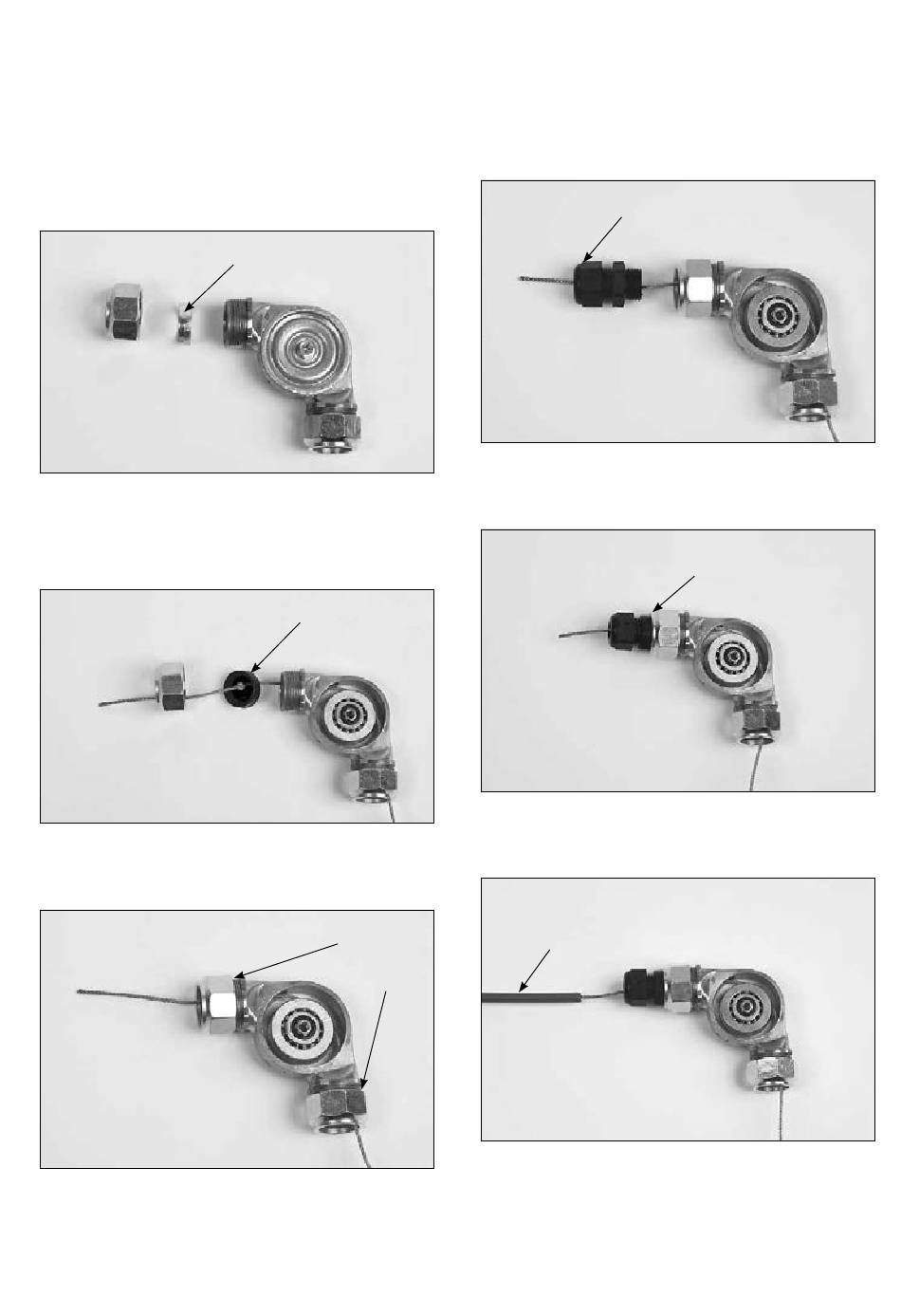

1. Dévissez l'écrou du raccord du poulie de coin, du té poulie
ou du conduit EMT et retirez la bague de compression. Jetez
la bague. Voir figure 5-62.
2. Passez le câble métallique en acier inoxydable dans le
raccord du conduit EMT et dans la douille du conduit flexible.
Assurez-vous que le filetage de la douille du conduit flexible
est tourné vers l'extrémité du raccord. Voir figure 5-63.
3. Serrer l'écrou sur le raccord et bloquez la position de la
douille du conduit flexible. Voir figure 5-64.
JETEZ LA
BAGUE
FIGURE 5-62
007995
FILETAGE TOURNÉ
VERS L'EXTÉRIEUR
DU CORPS DU
RACCORD
FIGURE 5-63
007996
DOUILLE DU
CONDUIT
FLEXIBLE
BLOQUÉE
FIGURE 5-64
007997
SECTION 5 – INSTRUCTIONS D'INSTALLATION
1er sept. 2014
4. Desserrez l'écrou sur le raccord de retenue et enfilez le câble
dans ce raccord. Voir figure 5-65.
DESSERREZ L'ÉCROU
DU RACCORD
DE RETENUE
5. Serrez le corps du raccord de retenue au raccord du conduit.
Voir figure 5-66.
6. Enfilez le câble métallique dans le conduit flexible. Voir figure
5-67.
CONDUIT
FLEXIBLE
UL EX3470
ULC EX3470
RÉV. 11
PAGE 5-25
FIGURE 5-65
007998
SERREZ LE RACCORD
DE RETENUE DANS LE
RACCORD DU CONDUIT
FIGURE 5-66
007999
FIGURE 5-67
008000
