SECTION 4 – CONCEPTION DU SYSTÈME
UL EX3470
ULC EX3470
PAGE 4-56
RÉV. 11
COUVERTURE PAR BUSES CHEVAUCHANTES (suite)
Emplacement des buses chevauchantes et des
zones à risque - Protection groupée (suite)

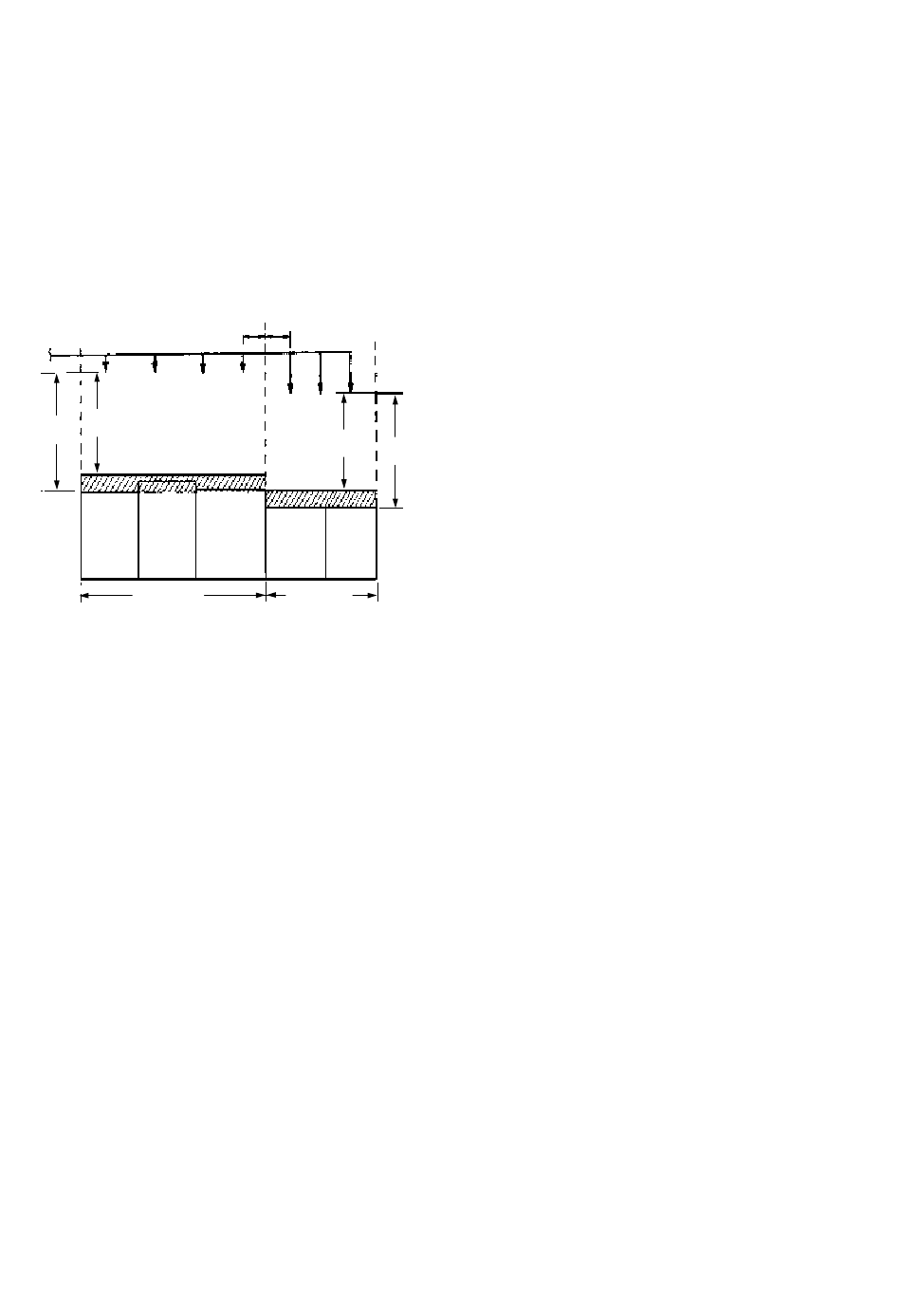

4. Sur les appareils protégés, toutes les surfaces à risque
situées dans un groupe doivent être à une distance de
1016 - 1143 mm (40 - 45") des buses. Lorsque cette dimen-
sion est dépassée, il faut commencer un nouveau groupe.
Voir figure 4-112.
Remarque : Les groupes de buses des tuyaux d'alimenta-
tion doivent être à la même hauteur. Ajustez la hauteur pour
chaque groupe en variant la longueur des tuyaux descen-
dants des buses.
152 mm (6")
MAXIMUM
BUSES
1016 mm
1143 mm
(40")
(45")
GROUPE "A"
SPÉCIFICATIONS DE DÉTECTION POUR LA
PROTECTION DES APPAREILS PAR CHEVAUCHEMENT
Lorsque vous utilisez une protection par chevauchement pour
les appareils, vous devez installer des fusibles de détection à
maximum 0,6 m (2 pi) entre les axes, en commençant par les
détecteurs situés dans (sous) l'ouverture du conduit.
Après avoir installé le détecteur sous l'ouverture du conduit,
ajoutez des détecteurs espacés de maximum 0,6 m (2 pi) jusqu'à
ce que la longueur complète du plénum soit couverte, d'une
extrémité à l'autre. Le dernier détecteur à chaque extrémité du
plénum ne doit pas être situé à plus de 0,6 m (2 pi) de l'extrémité
du plénum.
Remarque : La couverture avec des détecteurs standard, telle
que spécifiée dans la section « conception », est acceptable
lorsque vous utilisez des couvertures par buses spécifiques.
1er sept. 2014
152 mm (6")
MAXIMUM
BUSES
1016 mm
(40")
GROUPE "B"
FIGURE 4-112
Manuel R-102 d'extinction incendie pour restaurants
1143 mm
(45")
006917
