Manuel R-102 d'extinction incendie pour restaurants
INSTALLATION DU SYSTÈME DE DÉTECTION
Avant de passer aux étapes suivantes, vous devez avoir terminé
la conception du système de détection. Ces instructions d'ins-
tallation sont identiques pour les systèmes à réservoir unique, à
deux réservoirs ou à multiples réservoirs, à l'exception du nombre
de zones à risque à couvrir.
AVERTISSEMENT
Informez les clients que les fusibles ne doivent
pas être exposés à des produits chimiques
de nettoyage à base d'ammoniaque ou à de
la vapeur.
AVERTISSEMENT
Vous ne devez en aucun cas essayer de
démonter, réparer ou nettoyer un fusible
modèle SL ou A-PC. L'ensemble complet
doit être remplacé s'il présente le moindre
signe de dysfonctionnement.
1. Installez les détecteurs dans leurs emplacements prédétermi-
nés en suivant les spécifications de la section « Conception
du système ».
2. Faites passer le conduit
semble du marteau déclencheur du mécanisme de déclen-
chement régulé aux emplacements choisis pour installer les
détecteurs.
Remarque : Avant d'assembler le conduit et les accessoires,
assurez-vous que toutes les extrémités sont soigneusement
ébarbées et qu'elles ne contiennent aucun dépôt ou aucune
ébréchure. L'intérieur des tuyaux et des accessoires ne doit
pas contenir d'huile ou de saleté.
Pour changer la direction de conduit, n'utilisez que des
poulies de coin ANSUL, à l'exception du haut du déclenche-
ment régulé, où vous pouvez utiliser l'ensemble d'esse.
Remarque : Si une articulation de type ciseaux en acier
inoxydable est utilisée dans le système en même temps
qu'un ensemble d'esse, les limites suivantes doivent être
respectées :
• Nombre max. de coudes - 16
• Nombre max. de détecteurs - 15
• Longueur max. du conduit EMT
Les références 435546 et 435547 sont les ensembles
de détecteur type « ciseaux » et de détecteur final. Ces
ensembles de détecteur utilisent un ensemble d'articulation
qui ne requiert pas d'insérer le câble dans l'ensemble des
fusibles lorsque vous l'installez dans le système de détection.
1
/
" de l'opercule défonçable de l'en-
2
1
/
" - 45,7 m (150 pi)
2
SECTION 5 – INSTRUCTIONS D'INSTALLATION
1er sept. 2014
Installation de l'articulation type « ciseaux »

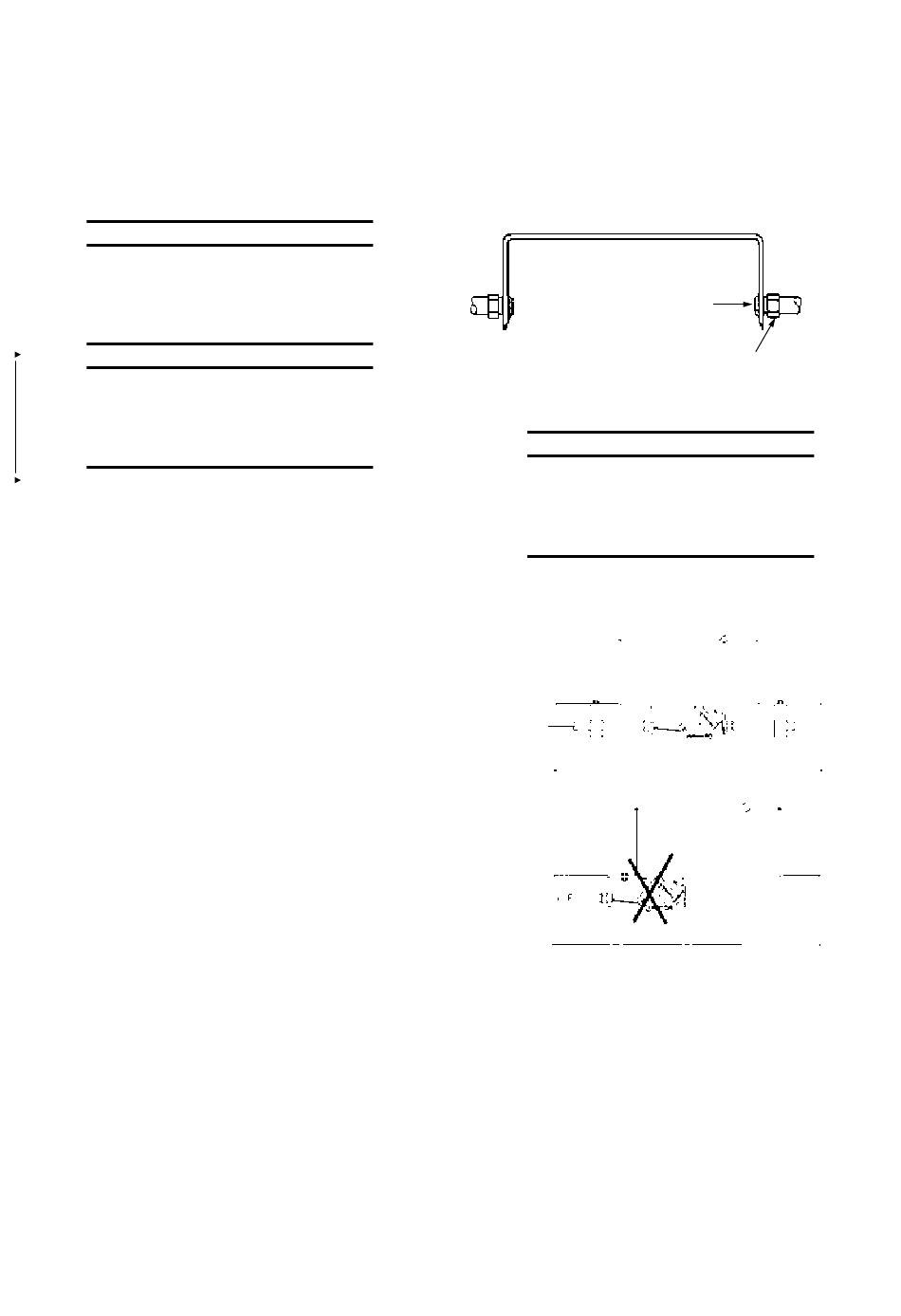

1. Fixez le conduit au support du détecteur en utilisant les
deux raccords à compression
des détecteurs en série ou le raccord à compression
individuel en acier sur le support du détecteur final. Voir
figure 5-22.
ÉCROU DU RACCORD
À COMPRESSION
AVERTISSEMENT
N'utilisez pas de raccords à compression en
zinc moulé sous pression sur les canalisa-
tions de détection car ils ne résisteront pas
aux températures normalement élevées dans
la zone de plénum.
2. Lorsque le détecteur final est situé dans l'ouverture d'une
gaine, fixez les deux côtés du support du détecteur avec le
conduit, comme illustré sur la figure 5-23.
UL EX3470
ULC EX3470
RÉV. 11
PAGE 5-13
1
/
" en acier sur le support
2
RACCORD À COMPRESSION
1
/
" EN ACIER
2
FIGURE 5-22
002463
002464
FIGURE 5-23
1
/
"
2
000306
