Manuel R-102 d'extinction incendie pour restaurants
INSTALLATION DU DÉCLENCHEUR MANUEL À DISTANCE OU DE LA VANNE
DE GAZ MÉCANIQUE AVEC UN CONDUIT FLEXIBLE (Suite)
Installation du conduit flexible avec une esse (Suite)

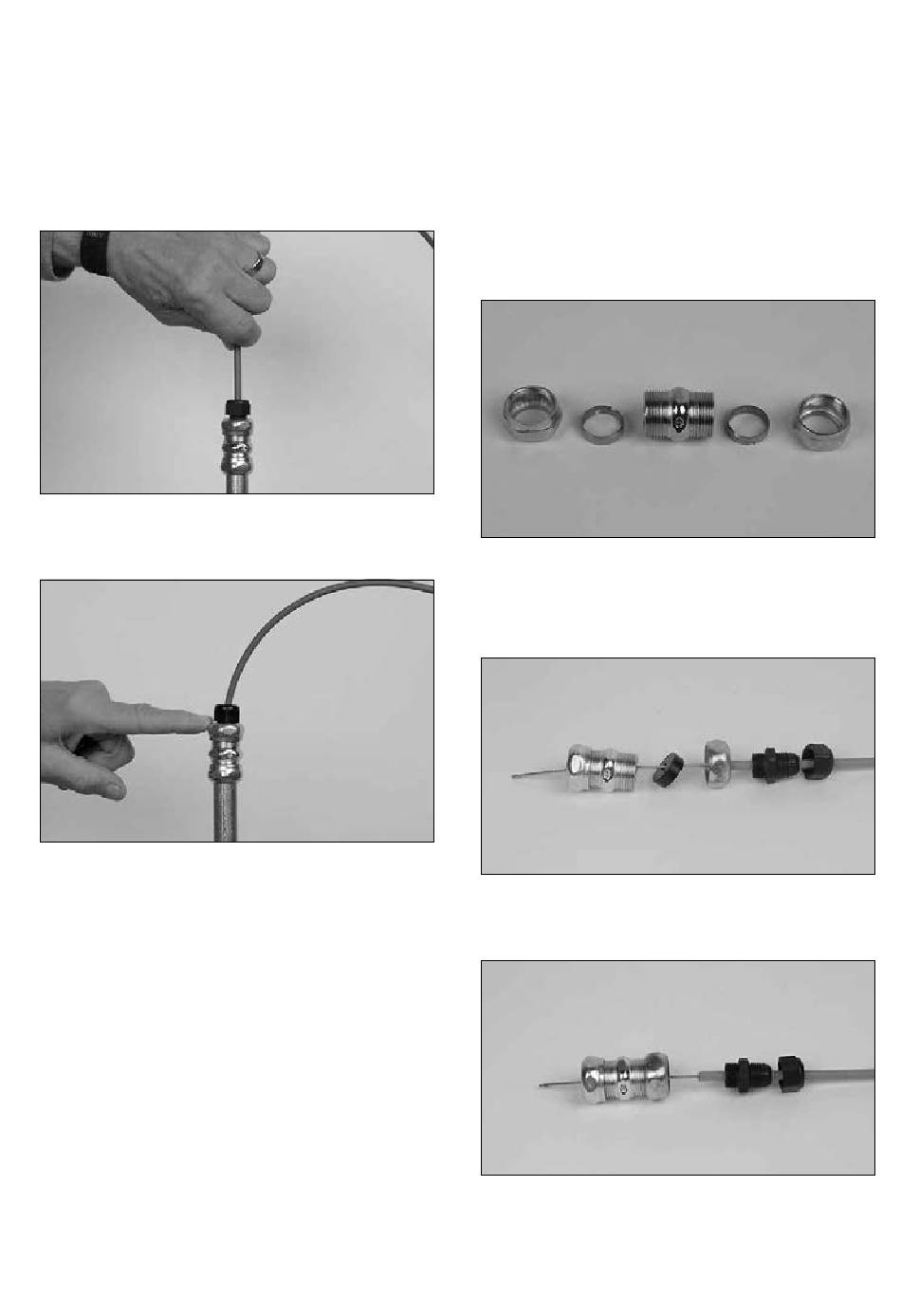

10. Enfilez tout le conduit flexible dans l'esse. Le conduit flexible
doit s'arrêter au niveau ou à +/- 13 mm (
raccord du conduit dans le déclenchement AUTOMAN. Voir
figure 5-95.
11. Serrez l'écrou sur le raccord de retenue en haut de la colonne
montante. Voir figure 5-96.
12. Terminez l'installation du conduit flexible et du câble métal-
lique dans le déclencheur manuel ou la vanne de gaz.
Épisser le conduit flexible (autorisé uniquement
sur les installations de déclenchement manuel)
1
/
") du bas du
2
Remarque : Le câble métallique ne peut pas être épissé, seul
le conduit flexible peut l'être.
Le conduit flexible peut être épissé en utilisant le raccord à com-
pression EMT (réf. 79827).
1. Retirez les bagues des deux extrémités du raccord à
compression. Voir figure 5-97.
FIGURE 5-95
008047
2. Installez l'écrou du raccord de retenue, le raccord de retenue,
l'écrou du raccord à compression, la douille du conduit
flexible et le raccord à compression sur le conduit flexible
avec le câble métallique. Voir figure 5-98.
FIGURE 5-96
008048
3. Serrez l'écrou du raccord à compression sur le corps du
raccord, afin de bloquer le conduit flexible. Voir figure 5-99.
SECTION 5 – INSTRUCTIONS D'INSTALLATION
UL EX3470
1er sept. 2014
ULC EX3470
RÉV. 11
PAGE 5-31
FIGURE 5-97
008061
FIGURE 5-98
008049
FIGURE 5-99
008050
