SECTION 4 – CONCEPTION DU SYSTÈME
UL EX3470
ULC EX3470
PAGE 4-50
RÉV. 11
APPLICATION SPÉCIFIQUE PAR MODÈLE (suite)
Rôtissoires automatiques Nieco Jet Flow – Modèles
JF62, JF63, JF92, JF93, JF143 (avec ou sans catalyseur)
• Quantité / Type de buse : Une buse 245
• Hauteur de la buse : 508 mm (20") à 635 mm (25")
• Emplacement de la buse : Centrée au-dessus du cataly-
seur, 127 mm (5") en avant du bord avant du catalyseur
Voir figure 4-99a
• Orientation de la buse : Centre du catalyseur

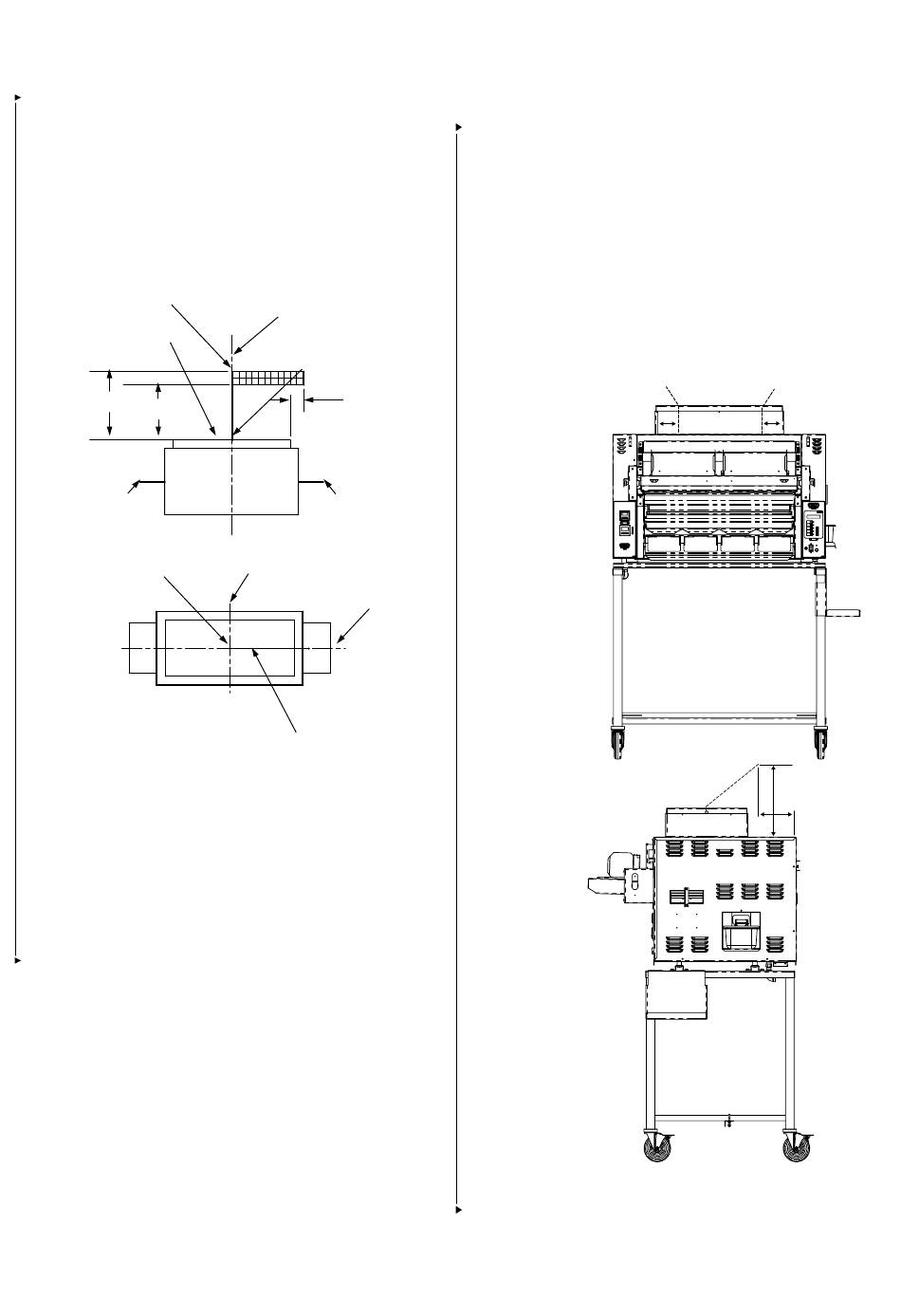

EMPLACEMENT PERMIS DE LA BUSE DANS LA GRILLE
OUVERTURE CATALY-
SEUR/D'ÉVACUATION
635 mm (25")
508 mm (20")
ARRIÈRE
POINT D'ORIENTATION
ARRIÈRE
1er sept. 2014
AXE
ORIENTEZ VERS
LE CENTRE
127 mm
(5")
AVANT
008910
AXE
008911
AVANT
LIGNE D'EMPLACEMENT
PERMIS POUR LA BUSE
FIGURE 4-99a
Rôtissoires automatiques Nieco Jet Flow – Modèles JF64G,
JF84G, JF94G – Grande proximité (avec ou sans catalyseur)
• Quantité / Type de buse : Deux buses 230
• Hauteur de la buse : 508 mm (20")
• Emplacement de la buse : 165 mm (6,5") du bord avant ou
arrière de la zone à risque
Buses espacées de 381 mm (15")
Voir figure 4-99b
• Orientation de la buse : Centre du catalyseur sur l'axe
OUVERTURE
D'ÉVACUATION :
584 mm (23,0") DE LARGE
X 360 mm (14,2") DE LONG
ENCEINTE DU GRIL :
724 mm (28,5") DE LARGE
X 508 mm (20,0") DE LONG
AXE
Manuel R-102 d'extinction incendie pour restaurants
avant-arrière ; 152 mm (6") vers
l'intérieur depuis chaque côté du
catalyseur
ESPACEMENT 381 mm (15")
CENTRÉE AU-DESSUS
DU CATALYSEUR
ORIENTÉE À
152 mm (6")
DEPUIS LE CÔTÉ
DU CATALYSEUR
ORIENTÉE VERS LE
CENTRE DU CATALYSEUR
ORIENTÉE À
152 mm (6")
DEPUIS LE CÔTÉ
DU CATALYSEUR
508 mm (20")
HAUTEUR DE LA BUSE
165 mm (6,5")
DU BORD DE
L'APPAREIL
FIGURE 4-99b
009482
