Manuel R-102 d'extinction incendie pour restaurants
SPÉCIFICATIONS DES CANALISATIONS DE GAZ PROPULSEUR ET DE DÉCLENCHEMENT (suite)
Canalisation de gaz propulseur
1. La canalisation de gaz propulseur est installée à partir du
mécanisme de déclenchement régulé dans les systèmes
à deux, trois ou multiples réservoirs, et à partir de l'en-
semble d'actionneur régulé dans les systèmes à réservoir
multiple. La canalisation de gaz propulseur est la tuyauterie
entre le régulateur et le caisson du réservoir/l'ensemble
réservoir-support. La longueur totale du conduit de gaz
propulseur du mécanisme de déclenchement régulé ou de
chaque ensemble d'actionneur régulé ne doit pas dépasser
9,1 m (30 pi) lorsque vous utilisez une cartouche pour réser-
voir double, une cartouche LT-A-101-30, ou une cartouche
101-30. Voir figures 4-124 et 4-125.

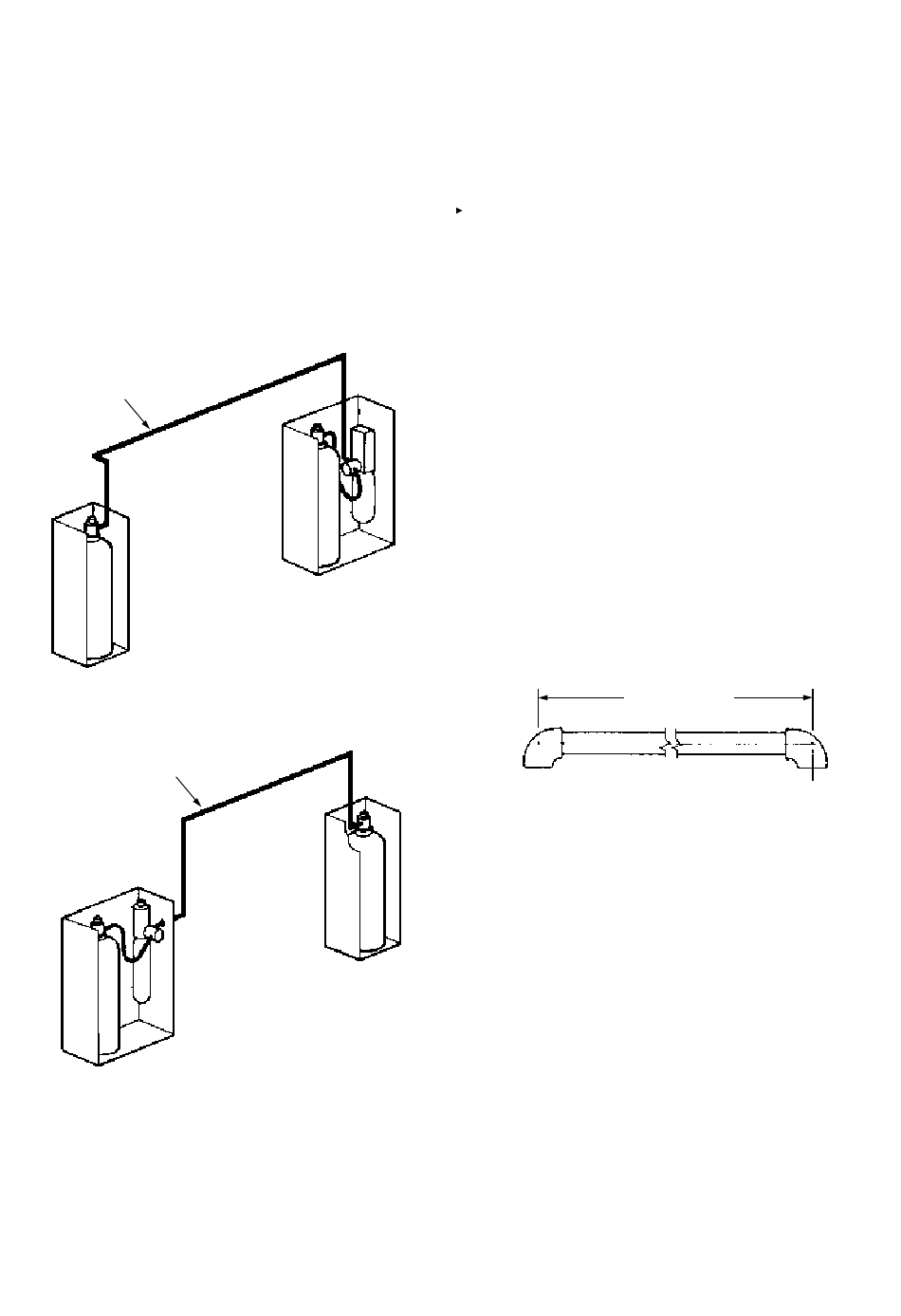

CANALISATION DE GAZ PROPULSEUR
LONGUEUR MAXIMALE – 9,1 m (30 pi) ;
NBRE MAX. DE RACCORDS – 9
CANALISATION DE GAZ PROPULSEUR
LONGUEUR MAXIMALE – 9,1 m (30 pi) ;
NBRE MAX. DE RACCORDS – 9
ENSEMBLE D'ACTIONNEUR RÉGULÉ
2. Au total, neuf accessoires peuvent être utilisés dans ces
conduits, huit coudes de 90° et un té. Deux coudes de 45°
sont équivalents à un coude de 90°.
3. Si deux réservoirs sont raccordés à l'ensemble de déclen-
chement régulé dans un système à réservoirs multiples, la
longueur totale des canalisations de gaz de déclenchement
et de gaz propulseur ne doit pas dépasser 9,1 m (30 pi)
lorsque vous utilisez une cartouche d'azote pour réser-
voir double, une cartouche d'azote LT-A-101-30, ou une
cartouche de dioxyde de carbone 101-30. Voir figure 4-122.
ENSEMBLE DE
DÉCLENCHEMENT
RÉGULÉ AUTOMAN
FIGURE 4-124
000776
FIGURE 4-125
000777
SECTION 4 – CONCEPTION DU SYSTÈME
1er sept. 2014
4. Lorsque trois réservoirs de 3,0 gallons sont raccordés au
régulateur dans un ensemble de déclenchement régulé ou
d'actionneur régulé, seuls des tuyaux de gaz propulseur
fournis par l'usine doivent être utilisés. Reportez-vous aux
Spécifications des tuyaux de distribution - Système de
9,0 gallons, page 4-70, pour les spécifications de conception
supplémentaires.
SPÉCIFICATIONS DES TUYAUX DE DISTRIBUTION
Une fois que vous avez déterminé le placement des buses et la
quantité des réservoirs, vous devez déterminer les configurations
de tuyauterie entre l'adaptateur du réservoir et chaque buse de
pulvérisation. Cette section contient les lignes directrices et les
limites pour la conception de la tuyauterie de distribution de sorte
que les buses pulvérisent l'agent liquide à un débit approprié.
Vous devez également vous reporter à ces limites lorsque vous
choisissez l'emplacement d'installation pour le mécanisme de
déclenchement régulé et le réservoir d'agent.
Spécifications générales de la tuyauterie
1. Toute la tuyauterie du système R-102 doit être en ligne droite.
Par conséquent, le besoin de tuyaux de longueur critique et
de tuyaux équilibrés est minimisé.
2. Deux coudes de 45° sont équivalents à un coude de 90°.
3. Chaque antenne comprend le té ou le coude qui la raccorde
au conduit, et tous les raccords de l'antenne elle-même.
4. La longueur minimum de la tuyauterie
la sortie du réservoir à toute buse protégeant une cuisinière,
une friteuse ou un wok doit être de 1,9 m (6 pi).
5. La longueur des tuyaux se mesure à partir du centre des
accessoires. Voir figure 4-126.
CENTRE À CENTRE
6. Tous les tuyaux de distribution doivent être des tuyaux
3
/
" série 40 en fer noir, chromés ou en acier inoxydable.
8
N'utilisez pas de tuyaux galvanisés à chaud pour la
tuyauterie de distribution.
7. Tous les raccords filetés situés dans et au-dessus de la zone
protégée doivent être étanchéifiés avec du ruban teflon. Le
ruban doit être appliqué seulement sur les filetages mâles.
Assurez-vous que le ruban ne dépasse pas sur l'extrémité du
filetage, car cela pourrait bloquer la distribution de l'agent.
8. Avant d'installer les bouchons de protection sur les buses,
appliquez une petite quantité de graisse silicone Dow
Corning n°111 sur l'ouverture à l'extrémité de la buse
ainsi qu'une petite quantité sur l'extérieur du bouchon de
protection. Cela permettra d'éviter que la graisse de cuisson
s'accumule sur le bouchon.
9. Les tés utilisés dans la tuyauterie de distribution peuvent être
utilisés en tant que tés droits, à sortie latérale, ou à entrée
latérale.
UL EX3470
ULC EX3470
RÉV. 11
PAGE 4-63
3
/
" série 40 raccordant
8
FIGURE 4-126
000778
