SECTION 3 – COMPOSANTES DU SYSTÈME
UL EX3470
ULC EX3470
PAGE 3-8
RÉV. 11
1er sept. 2014

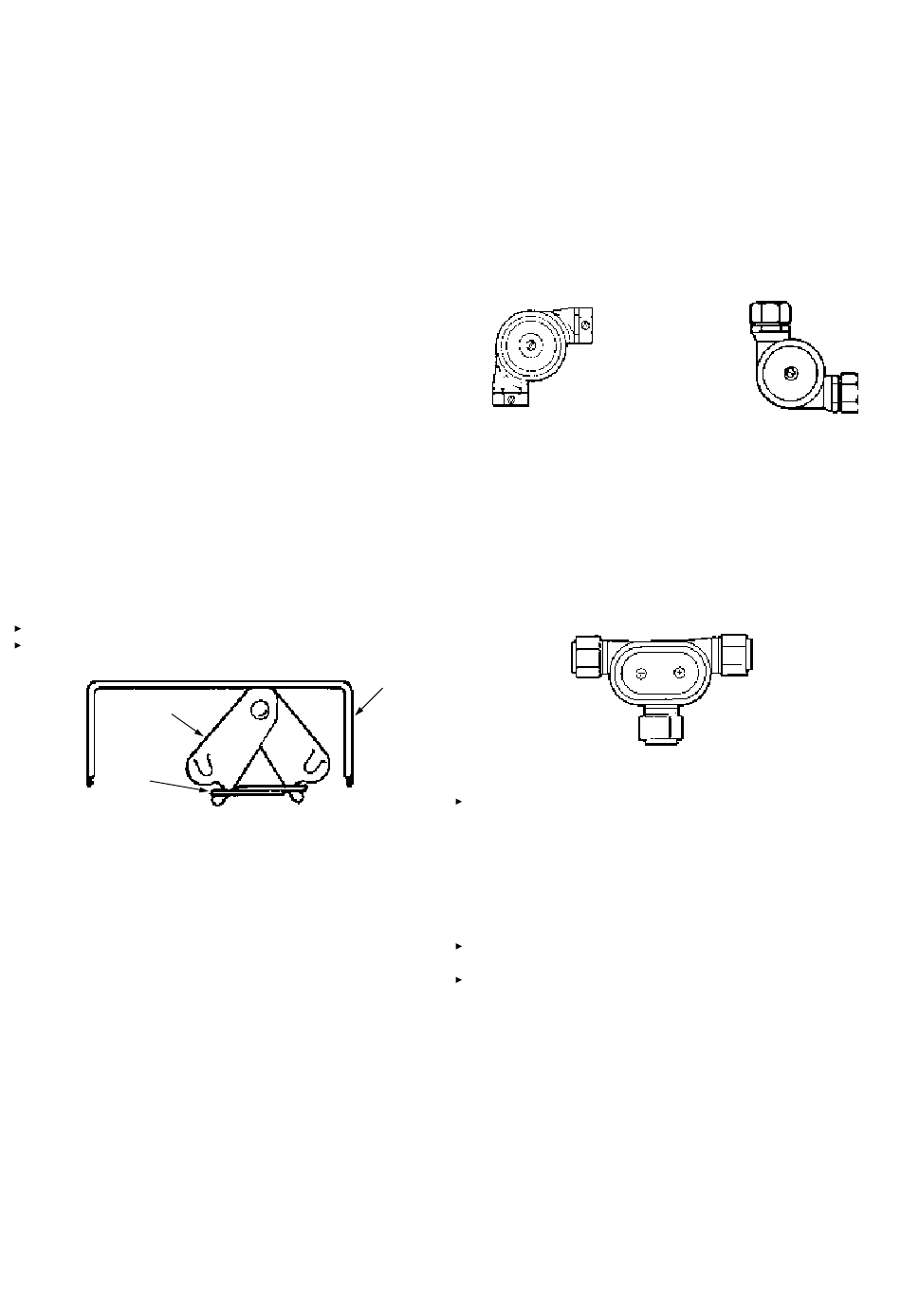

DÉTECTEURS
Le détecteur comprend trois composantes de base : le support,
l'articulation et le fusible. (Les fusibles ne sont pas inclus et
doivent être commandés séparément). Le support maintient l'en-
semble entier sur la surface de montage. L'articulation est utilisée
pour soutenir le fusible. Le fusible est conçu pour se détacher
à une température donnée et pour libérer le câble métallique,
actionnant ainsi le mécanisme de déclenchement régulé.
Le détecteur type ciseaux permet de passer complètement le
câble métallique à travers le tuyau et les supports du système de
détection puis de fixer les articulations du détecteur.
Le détecteur est constitué de deux types d'ensembles :
Le détecteur final (réf. 435546) comprend un lien de test et est
placé en dernier dans une série de détecteurs. Ce détecteur est
parfois appelé détecteur de fin de ligne et est nommé ainsi car il
se situe au point où le câble métallique se « termine », ou est fixé
sur le support du détecteur. Un seul détecteur final est requis par
système de détection.
Le détecteur en série (réf. 435547) correspond à tout détecteur
situé en ligne entre l'ensemble de déclenchement régulé et le
détecteur final.
Lorsque vous utilisez des détecteurs réf. 435546 et 435547, il
peut y avoir jusqu'à 15 détecteurs dans un système de détec-
tion : 14 détecteurs en série (réf. 435547) et 1 détecteur final
(réf. 435546).
Remarque 1 : Le détecteur en série (réf. 435547) est aussi dispo-
nible sous la référence 435548, 25/pack.
Remarque 2 : Un pack de 10 articulations type ciseaux
(réf. 439515) est également disponible.
ARTICULATION
FUSIBLE
POULIES DE COIN
Il existe deux types de poulies de coin utilisés pour changer la
direction du câble métallique de 90°. ANSUL recommande des
températures maximales de 371 °C (700 °F). La réf. 415670
qui possède des emboîtures avec des vis de pression pour
les conduits
de compression pour les conduits de
doivent être commandés par pack de 50 dans l'ensemble
d'expédition réf. 415671 (type emboîtement) et réf. 423251 (type
compression).
RÉF. 415670
TÉ POULIE
Le té poulie (réf. 427929) est utilisé pour changer la direction de
deux câbles métalliques de 90°. Elle doit être utilisée dans les
zones où les températures sont comprises entre 0 °C et 54 °C
(32 °F et 130 °F). Les tés poulies peuvent être utilisés sur les
conduits d'actionnement de la vanne de gaz mécanique et sur les
conduits de déclenchement manuel à distance. Les tés poulies ne
peuvent pas être utilisés dans un conduit de détection.
SUPPORT
CÂBLE EN ACIER INOXYDABLE ANSUL
FIGURE 3-23
Le câble en acier inoxydable de 1,6 mm (
000159
final, passe par le conduit, tous les détecteurs en série et les
poulies de coin jusqu'au levier d'actionnement du mécanisme
de déclenchement régulé. Lorsqu'un fusible se détache, la
tension sur le câble est relâchée, et le levier d'actionnement
déclenche le mécanisme de déclenchement régulé. Le câble
peut également être utilisé pour les vannes de gaz mécaniques
et les déclencheurs manuels à distance. Le câble est disponible
en différentes longueurs : 15,2 m (50 pi) (réf. 15821) et 152,4 m
(500 pi) (réf. 79653). Le câble en acier inoxydable ANSUL contient
un câble d'identification bleu.
Manuel R-102 d'extinction incendie pour restaurants
1
/
" et la réf. 423250 qui possède des anneaux
2
1
/
". Les poulies de coin
2
RÉF. 423250
FIGURE 3-24
000160 / 000161
FIGURE 3-25
000447
1
/
") part du détecteur
16
