Manuel R-102 d'extinction incendie pour restaurants
APPLICATION SPÉCIFIQUE PAR MODÈLE (suite)

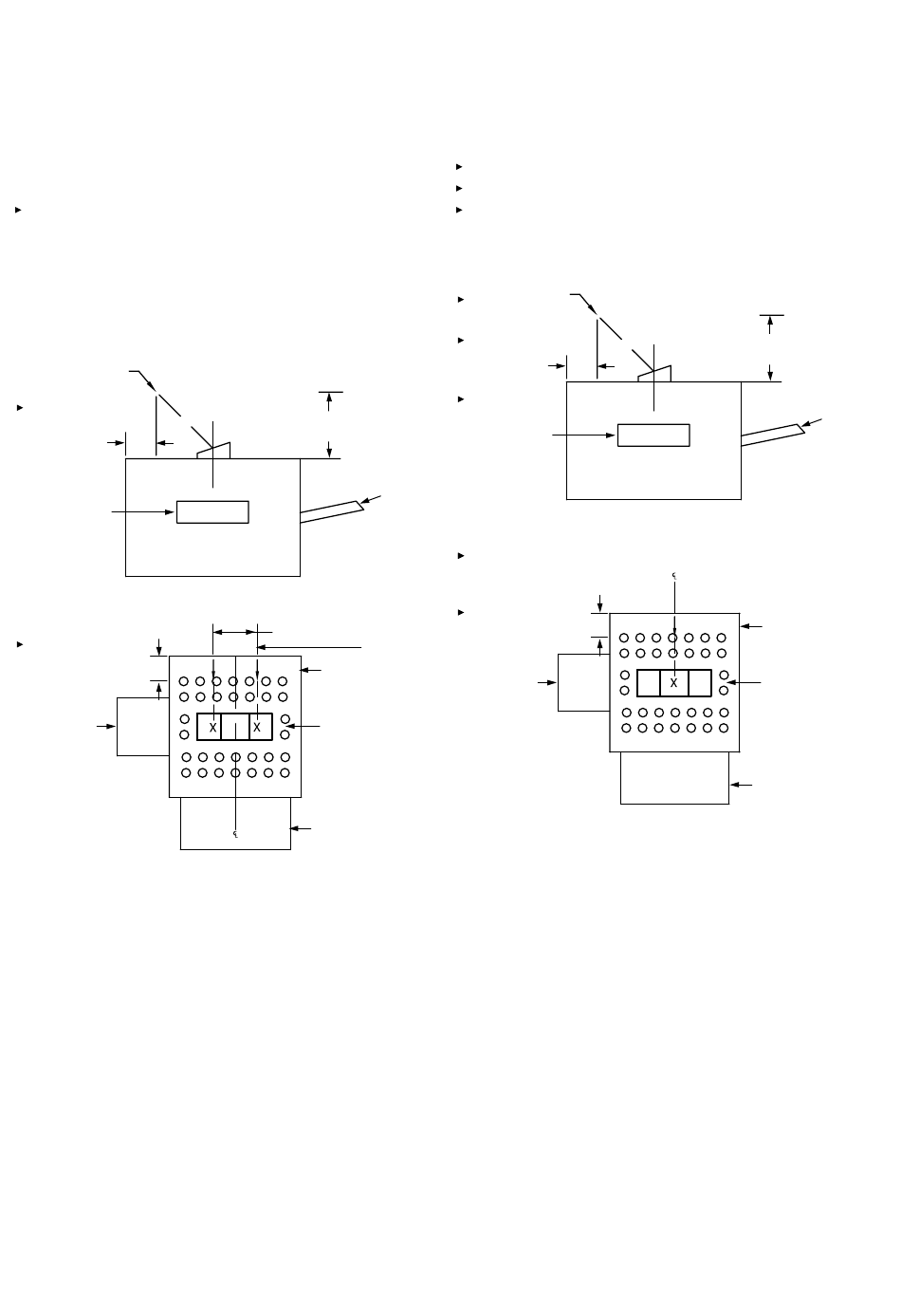

Gril électrique DUKE – Modèle FBB – Grande proximité
Gril électrique DUKE avec ou sans catalyseur - Schéma
• Quantité / Type de buse : Deux buses 1N
• Hauteur de la buse : 457 mm (18")
• Emplacement de la buse : 165 mm (6,5") du bord de l'ap-
pareil vers lequel la plaque d'impédance est inclinée
Première buse placée à 127 mm (5") à gauche de l'axe de
l'ouverture
Deuxième buse placée à 127 mm (5") à droite de l'axe de
l'ouverture
Voir figure 4-85
• Orientation de la buse : Vers le centre de l'ouverture
(2) – BUSE 1N
1
165 mm (6
/
") DU
2
BORD DE L'APPA-
REIL VERS LEQUEL
LA PLAQUE
D'IMPÉDANCE
EST INCLINÉE
SORTIE DE
PRODUIT
ARRIÈRE
VUE LATÉRALE
1
165 mm (6
/
") DU BORD
2
DE L'APPAREIL VERS
LEQUEL LA PLAQUE D'IM-
PÉDANCE EST INCLINÉE
(VOIR VUE LATÉRALE)
SORTIE DE
PRODUIT
VUE DE DESSUS
457 mm (18")
HAUTEUR DE LA BUSE
ENTRÉE DE
PRODUIT
AVANT
008365
254 mm (10")
CENTRÉE PAR
RAPPORT À
L'OUVERTURE
GRILLE
PERFORÉE
CONDUIT
CENTRAL
ENTRÉE DE
PRODUIT
FIGURE 4-85
008366
SECTION 4 – CONCEPTION DU SYSTÈME
1er sept. 2014
Gril électrique DUKE – Modèle FBB – Grande proximité
Gril électrique DUKE sans catalyseur - Schéma
• Quantité / Type de buse : Une buse 290
• Hauteur de la buse : 381 - 508 mm (15 - 20")
• Emplacement de la buse : 165 mm (6,5") du bord de l'ap-
pareil vers lequel la plaque d'impédance est inclinée
Voir figure 4-86
• Orientation de la buse : Vers le centre de l'ouverture
(1) – BUSE 290
1
165 mm (6
/
") DU
2
BORD DE L'APPA-
REIL VERS LEQUEL
LA PLAQUE
D'IMPÉDANCE
EST INCLINÉE
SORTIE DE
PRODUIT
ARRIÈRE
VUE LATÉRALE
OUVERTURE D'ÉVACUATION 229 mm X 679 mm (9" X 26,75")
1
165 mm (6
/
") DU BORD
2
DE L'APPAREIL VERS
LEQUEL LA PLAQUE D'IM-
PÉDANCE EST INCLINÉE
(VOIR VUE LATÉRALE)
SORTIE DE
PRODUIT
VUE DE DESSUS
UL EX3470
ULC EX3470
RÉV. 11
PAGE 4-43
HAUTEUR DE LA BUSE
381 - 508 mm (15 - 20")
ENTRÉE DE
PRODUIT
AVANT
008365
GRILLE
PERFORÉE
CONDUIT
CENTRAL
ENTRÉE DE
PRODUIT
FIGURE 4-86
008366
