Manuel R-102 d'extinction incendie pour restaurants
ADAPTATEUR « COMPRESSION-SEAL »
Cet adaptateur est un raccord mécanique qui produit un joint
étanche autour des tuyaux de distribution et du conduit de
détection qui court à travers les conduits et hottes du restaurant.
L'adaptateur « Compression-Seal » est un modèle droit qui
permet d'éviter le découpage ou filetage du tuyau ou conduit.
L'adaptateur est disponible pour les tuyaux de
3
1
/
" (réf. 79151),
/
" (réf. 79147), et les conduits EMT de
8
2
(réf. 79153). Chaque ensemble d'expédition de l'adaptateur
« Compression-Seal » doit être commandé de la façon suivante :
Réf. de
l'ensemble
Taille
d'expédition
1
1
Tuyau
/
" / Tube
/
"
79149
4
2
3
5
Tuyau
/
" / Tube
/
"
79151
8
8
1
Tuyau
/
"
79147
2
1
Conduit EMT
/
"
79153
2
JOINT
ÉCROU
ENSEMBLE D'ADAPTATEUR « HOOD SEAL »
Cet adaptateur est un raccord mécanique qui produit un joint
étanche autour du conduit EMT de
câble de détection à travers les conduits et hottes du restaurant.
L'adaptateur admet un poulie de coin à température élevée et, le
cas échéant, positionne correctement le coude ou le conduit, en
alignement avec le trou du raccord intermédiaire dans le support
du détecteur. Le « Hood Seal » supprime le besoin de plusieurs
coudes lors de la pénétration du sommet d'une hotte lors de
l'installation du câble de détection. Les adaptateurs « Hood
Seal » sont disponibles par six dans l'ensemble d'expédition
réf. 423253.
CORPS DE
L'ADAP-
TATEUR
POULIE DE
COIN (NON
INCLUS DANS
L'ENSEMBLE)
UTILISEZ UNIQUEMENT DES POULIES DE COIN, RÉF. 423250
1
/
" (réf. 79149),
4
Dimension de
Qté
trou requise
3
24
/
"
4
1
24
1
/
"
8
1
24
1
/
"
8
1
24
1
/
"
8
ÉCROU DE
COMPRESSION
CORPS DE
L'ADAPTATEUR
RONDELLE DE
BLOCAGE

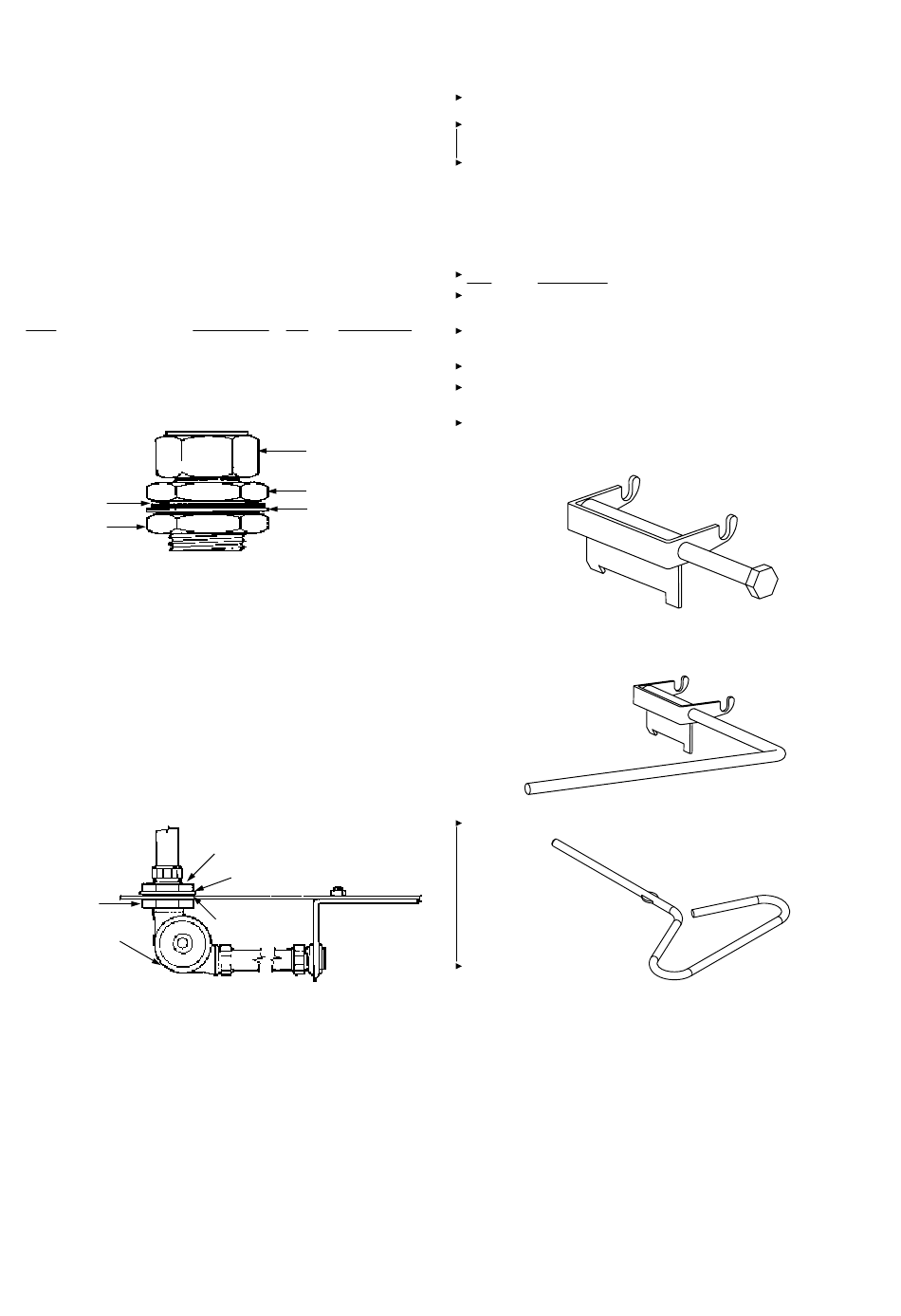

FIGURE 3-20
1
/
" lors de l'installation du
2
ÉCROU DU JOINT
RONDELLE
JOINT
FIGURE 3-21
SECTION 3 – COMPOSANTES DU SYSTÈME
LEVIER D'ARMEMENT/TIGE DE VERROUILLAGE
Le levier d'armement est une composante requise pour armer le
déclencheur mécanique/électrique AUTOMAN et la vanne de gaz
mécanique. Une fois l'AUTOMAN armé, la tige de verrouillage doit
être insérée pour éviter l'activation accidentelle du mécanisme de
déclenchement. Ces composantes sont disponibles en ensemble
d'expédition individuel ou contenant les deux. Les différentes
1
/
"
références des pièces d'ensemble d'expédition sont listées
2
ci-dessous.
Réf.
Description
441042
Levier d'armement court avec tige de verrouillage
(AUTOMAN mécanique/électrique)
441041
Levier d'armement long avec tige de verrouillage
(AUTOMAN mécanique/électrique)
26310
Levier d'armement uniquement (AUTOMAN II-C)
416018
Levier d'armement uniquement
(vanne de gaz mécanique)
438031
Tige de verrouillage
Levier d'armement court
000155
* Requiert une clé anglaise ou une clé plate/polygonale
Levier d'armement long
Tige de verrouillage
000156
UL EX3470
1er sept. 2014
RÉV. 11
*
FIGURE 3-22
ULC EX3470
PAGE 3-7
