SECTION 4 – CONCEPTION DU SYSTÈME
UL EX3470
ULC EX3470
PAGE 4-4
RÉV. 11
1er sept. 2014
Protection de transition
Les transitions sont protégées à un point où le périmètre ou
le diamètre est égal ou inférieur à la dimension maximale de
conduit pouvant être protégée. La ou les buse(s) doivent être
installées au centre de la zone à ce point ou au centre du module
protégé lorsque que plus d'une buse est requise. Remarque :
Les buses pour protéger les conduits avec une transition de
plus de 1,2 m (4 pi) de hauteur doivent être positionnées dans
l'ouverture de la transition de la hotte, entre 50 et 203 mm (2
et 8"), en respectant les paramètres de conception standards
des buses de conduit. Voir figure 4-4.
1,2 m
(4 pi)
MAX.
Protection de l'électrofiltre
Certains conduits de ventilation de restaurants ont un électrofiltre
installé sur ou à proximité de la base. Ces électrofiltres sont géné-
ralement petits et sont utilisés pour aider à nettoyer l'air expulsé.
Les conduits avec des électrofiltres situés sur ou à proximité de la
base peuvent être protégés en utilisant une ou plusieurs buses de
conduit au-dessus de l'électrofiltre et une ou plusieurs buses
pour l'électrofiltre. Une buse
cellule protégée. L'inscription
indique qu'il s'agit d'une buse débit
comme un coefficient de débit 0,5.
Lorsque l'on protège des conduits équipés d'électrofiltres, les
buses des conduits doivent être installées au-dessus de l'élec-
trofiltre et orientées pour déverser l'agent en aval. Si la zone
au-dessus de l'électrofiltre est un conduit, les buses doivent être
positionnées conformément aux exigences pour la protection des
conduits. Si la zone au-dessus de l'électrofiltre est une transition,
les directives pour les transitions doivent être respectées.
CONDUIT
TRANSITION
FIGURE 4-4
1
/
N doit être utilisée pour chaque
2
1
/
N est gravée sur la buse, ce qui
2
1
/
qui doit être comptée
2
Manuel R-102 d'extinction incendie pour restaurants
1
La buse
/
N doit être centrée de 254 - 660 mm (10 - 26") en
2
dessous de l'électrofiltre et orientée pour déverser l'agent au
centre de chaque cellule de l'électrofiltre. Cependant, s'il est
physiquement impossible d'installer la buse entre 254et 660 mm
(10 et 26") en raison du positionnement de l'électrofiltre, elle peut
être installée à moins de 254 mm (10"). Voir figure 4-5.

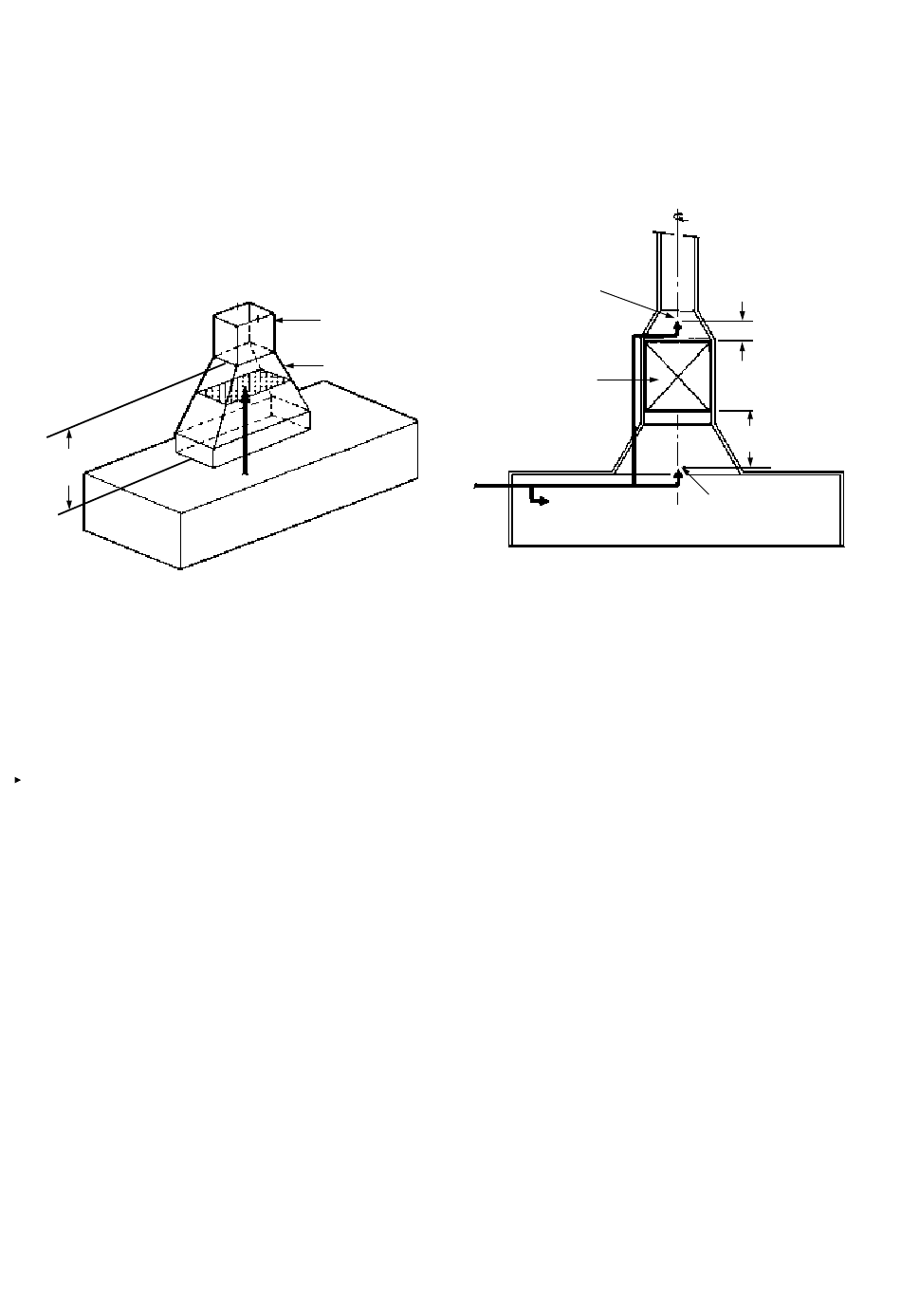

BUSE DE
CONDUIT
ÉLECTRO-
FILTRE
* S'IL EST PHYSIQUEMENT IMPOSSIBLE D'INSTALLER LA BUSE ENTRE 254 ET 660 mm
(10 ET 26"), ELLE PEUT ÊTRE INSTALLÉE À MOINS DE 254 mm (10").
000174
Remarque : Pour la protection des unités de contrôle de la pol-
lution (PCU) ou des purificateurs d'air avec ou sans électrofiltre,
contactez le Service technique pour des recommandations sur
les applications non listées UL.
1
/
N
2
VOIR TUYAU
POUR
PROTECTION
DE TRANSITION
254 - 660 mm
(10 - 26"*)
BUSE POUR LA
PROTECTION DE
L'ÉLECTROFILTRE
FIGURE 4-5
000196
