Manuel R-102 d'extinction incendie pour restaurants
INSTALLATION DE L'INTERRUPTEUR DE DÉCLENCHEMENT D'ALARME
Le kit d'interrupteur de déclenchement d'alarme (réf. 428311)
comprend :
• Ensemble d'interrupteur de déclenchement d'alarme - 50 mA
28 V cc (ou 0,1 A, 125 V ca)
• Cache de l'interrupteur
• Vis de pression avec écrou (4)
• Vis autotaraudeuses (2)
• Axe du levier de déclenchement
• Écrou hexagonal pour l'axe du levier
• Fiche d'instructions
L'interrupteur de déclenchement d'alarme est installé sur la partie
supérieure du support de montage de l'interrupteur du déclen-
chement AUTOMAN.
1. Installez l'axe du levier de déclenchement rond avec l'écrou
hexagonal fourni.
2. Installez l'interrupteur de déclenchement d'alarme dans le
cache de l'interrupteur pour la partie supérieure du support
de montage de l'interrupteur. Pour installer l'interrupteur de
déclenchement d'alarme dans le cache de l'interrupteur,
faites glisser l'interrupteur dans la grande ouverture du cache
de l'interrupteur, avec le levier vers le bas de l'interrupteur.

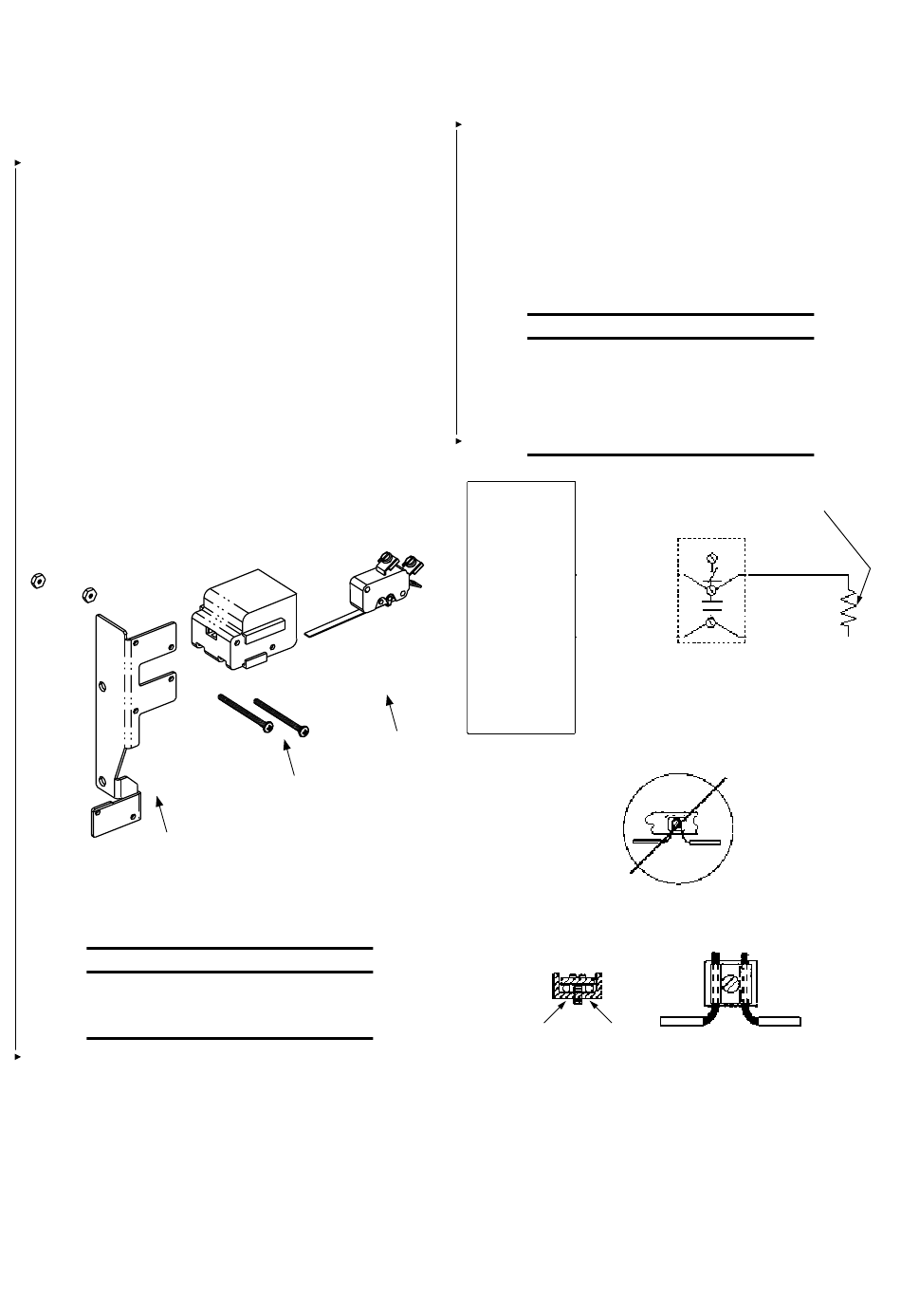

Voir figure 5-120.
SUPPORT DE
MONTAGE DE
L'INTERRUPTEUR
AVERTISSEMENT
L'interrupteur de déclenchement d'alarme
doit toujours être installé sur la partie supé-
rieure du support de montage de l'interrupteur.
3. Faites glisser le cache de l'interrupteur sur la partie supé-
rieure du support de montage de l'interrupteur, en vous
assurant que le support glisse dans les rainures sur l'arrière
du cache de l'interrupteur, jusqu'à ce que les trous des vis
soient alignés.
INTERRUPTEUR
DE DÉCLENCHE-
MENT D'ALARME
CACHE DE
L'INTERRUPTEUR
FIGURE 5-120
009137
SECTION 5 – INSTRUCTIONS D'INSTALLATION
1er sept. 2014
4. Installez deux vis de pression avec des écrous, en vous
assurant que les vis passent dans les trous du cache, dans
les trous de montage de chaque interrupteur, et dans les
trous du support de montage. Serrer les vis fermement.
Remarque : Pour répondre aux exigences UL, les vis et les
écrous doivent être installés. Le cache de l'interrupteur n'est
pas conçu pour fixer les interrupteurs au support.
Consultez la norme NFPA 72, « National Fire Alarm Code »,
section Dispositifs de déclenchement, pour obtenir la
méthode correcte de câblage au panneau d'alarme incendie.
AVERTISSEMENT
Tous les raccordements aux panneaux de
contrôle d'alarme incendie doivent être
effectués par du personnel formé et quali-
fié conformément aux recommandations du
fabricant du panneau de contrôle d'alarme
incendie.
PANNEAU DE
CONTRÔLE
D'ALARME INCENDIE
CIRCUIT DE
L'ALARME
SORTIE
ENTREE
CORRECT - SÉPAREZ LES CONDUCTEURS ENTRANTS ET SORTANTS
Remarque : À l'exception de l'interrupteur de déclenchement
d'alarme, tous les raccordements électriques doivent être effec-
tués dans un coffret électrique homologué conforme à l'article
314.40 (D) du National Electric Code (NEC) concernant les
dispositions de mise à la terre.
UL EX3470
ULC EX3470
RÉV. 11
PAGE 5-39
RÉSISTANCE DE FIN DE LIGNE
OU DISPOSITIF SUIVANT
INTERRUPTEUR DE
DÉCLENCHEMENT
D'ALARME
INCORRECT
004905
ENTREE
SORTIE
FIGURE 5-121
004891
