SECTION 3 – COMPOSANTES DU SYSTÈME
UL EX3470
ULC EX3470
PAGE 3-2
RÉV. 11
1er sept. 2014
DÉCLENCHEMENT MÉCANIQUE À DISTANCE
Le déclenchement mécanique à distance (réf. 433485) est utilisé
pour actionner jusqu'à cinq actionneurs régulés R-102. Le
déclenchement mécanique à distance utilise une cartouche de
dioxyde de carbone 101-10 en tant que pression d'actionnement
des actionneurs régulés. Le mécanisme de déclenchement est
installé dans un caisson en acier inoxydable.
Un
ensemble
déclenchement
(réf. 439946) est également disponible. L'ensemble support/
déclenchement à distance OEM contient le même mécanisme de
déclenchement que le déclencheur à distance standard et doit
être installé dans un caisson adapté horizontalement ou vertica-
lement. Le déclencheur à distance contient les trous de conduit
et de montage nécessaires pour installer entièrement l'ensemble.
Remarque : L'ensemble support/déclenchement OEM doit être
installé assez haut dans le caisson pour qu'il y ait suffisamment
d'espace pour installer et retirer la cartouche.
MÉCANISME DE
DÉCLENCHEMENT
POIDS D'EXPÉDITION :
6,5 kg (14,4 lb)
à
distance
OEM/support

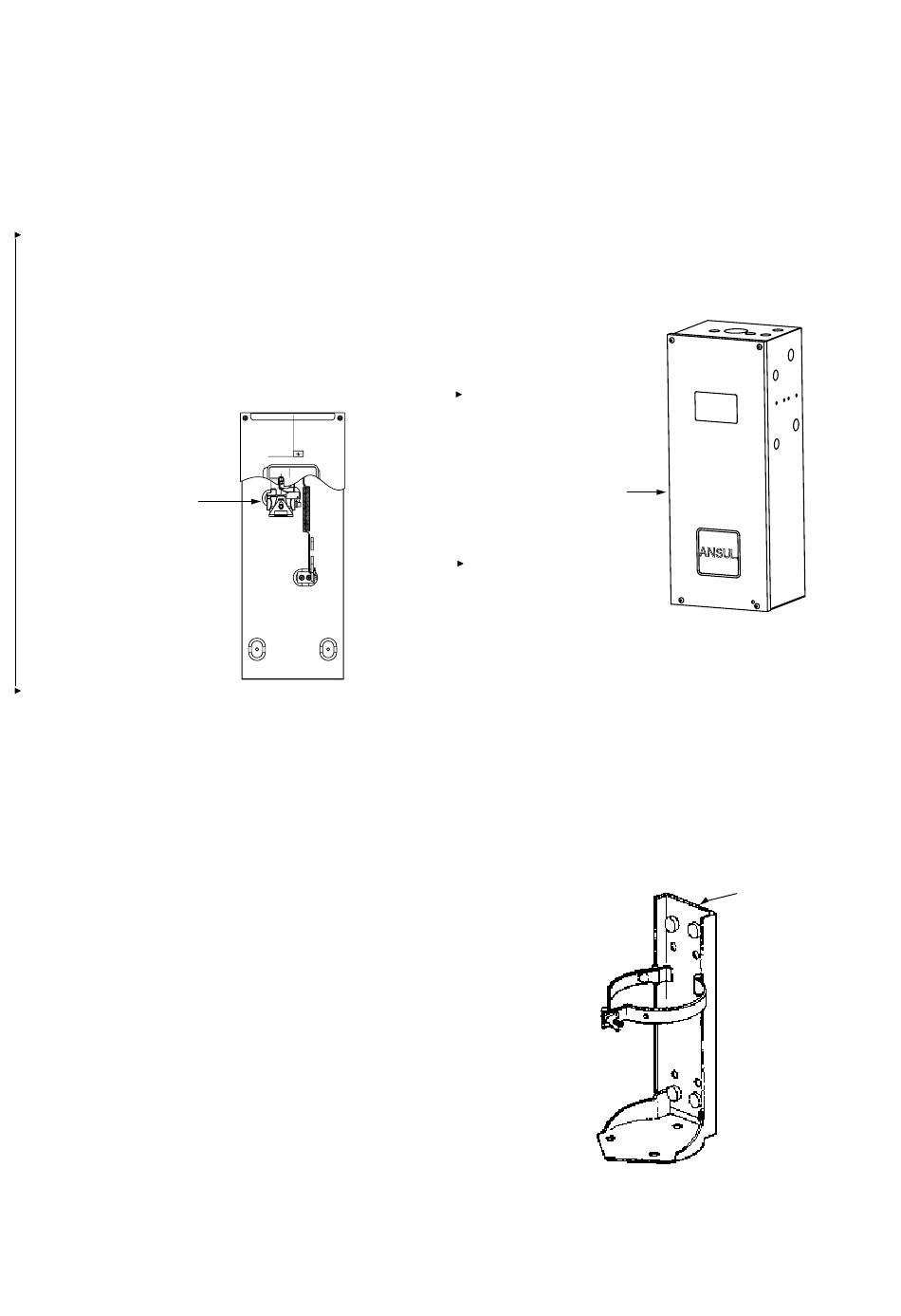

FIGURE 3-4 :
009456
Manuel R-102 d'extinction incendie pour restaurants
ENSEMBLE DE CAISSON POUR
RÉSERVOIR INDIVIDUEL
L'ensemble de caisson pour réservoir individuel (réf. 429870)
est utilisé dans les systèmes à deux et multiples réservoirs et
doit être installé sur une surface rigide à proximité de l'ensemble
de déclenchement régulé ou de l'ensemble d'actionneur régulé
auquel le tuyau de gaz propulseur correspondant sera connecté.
Le caisson est conçu pour installer un réservoir de 1,5 gallons
(réf. 429864) ou de 3,0 gallons (réf. 429862) dans un espace
réduit.
ENSEMBLE DE CAISSON
REMARQUE : LE RÉSERVOIR
D'AGENT DOIT
ÊTRE COMMANDÉ
SÉPARÉMENT
(VOIR PAGE 3-3)
CAISSON DE
MONTAGE
POIDS D'EXPÉDITION 5,9 kg (13 lb)
ENSEMBLE SUPPORT PEINT EN ROUGE
L'ensemble de support (réf. 429878) est utilisé dans des systèmes
à deux et multiples réservoirs et doit être monté sur une surface
rigide à proximité de l'ensemble de déclenchement régulé ou de
l'ensemble d'actionneur régulé auquel le tuyau de gaz propulseur
correspondant sera connecté.
Le support du réservoir est en acier doux et peint en rouge.
Il est conçu pour installer le réservoir dans un espace réduit.
L'ensemble de support ne peut être utilisé qu'avec les réservoirs
de 3,0 gallons (réf. 429862).
ENSEMBLE DE SUPPORT
POIDS D'EXPÉDITION 3,2 kg (7 lb)
FIGURE 3-5
000142
SUPPORT
DE MONTAGE
FIGURE 3-6
000141
