III COMPOSANTES DU SYSTÈME
Manuel R-102 d'extinction incendie pour restaurants
AGENT EXTINCTEUR
Le liquide extincteur à pH faible ANSULEX (1,5 gallons – réf. 79694
ou 3 gallons – réf. 79372) est une solution à base de potassium
conçue pour éteindre rapidement les feux de graisse. L'agent
est expédié dans des bidons en plastique qui permettent de
remplir entièrement le réservoir. (Reportez-vous à la section V,
Page 5-2.1, pour la capacité maximale de remplissage d'agent).
La durée de vie d'un agent de stockage est de douze ans et il
peut être entreposé à une température allant de −40 °C à 54 °C
(−40 °F à 130 °F). Remarque : Lors de l'installation de l'agent
dans le système R-102, la plage de température est de 0 °C
(32 °F) à 54 °C (130 °F). Le distributeur doit enregistrer les
numéros de lots et la date de réception de l'envoi à remplir pour
chaque installation.

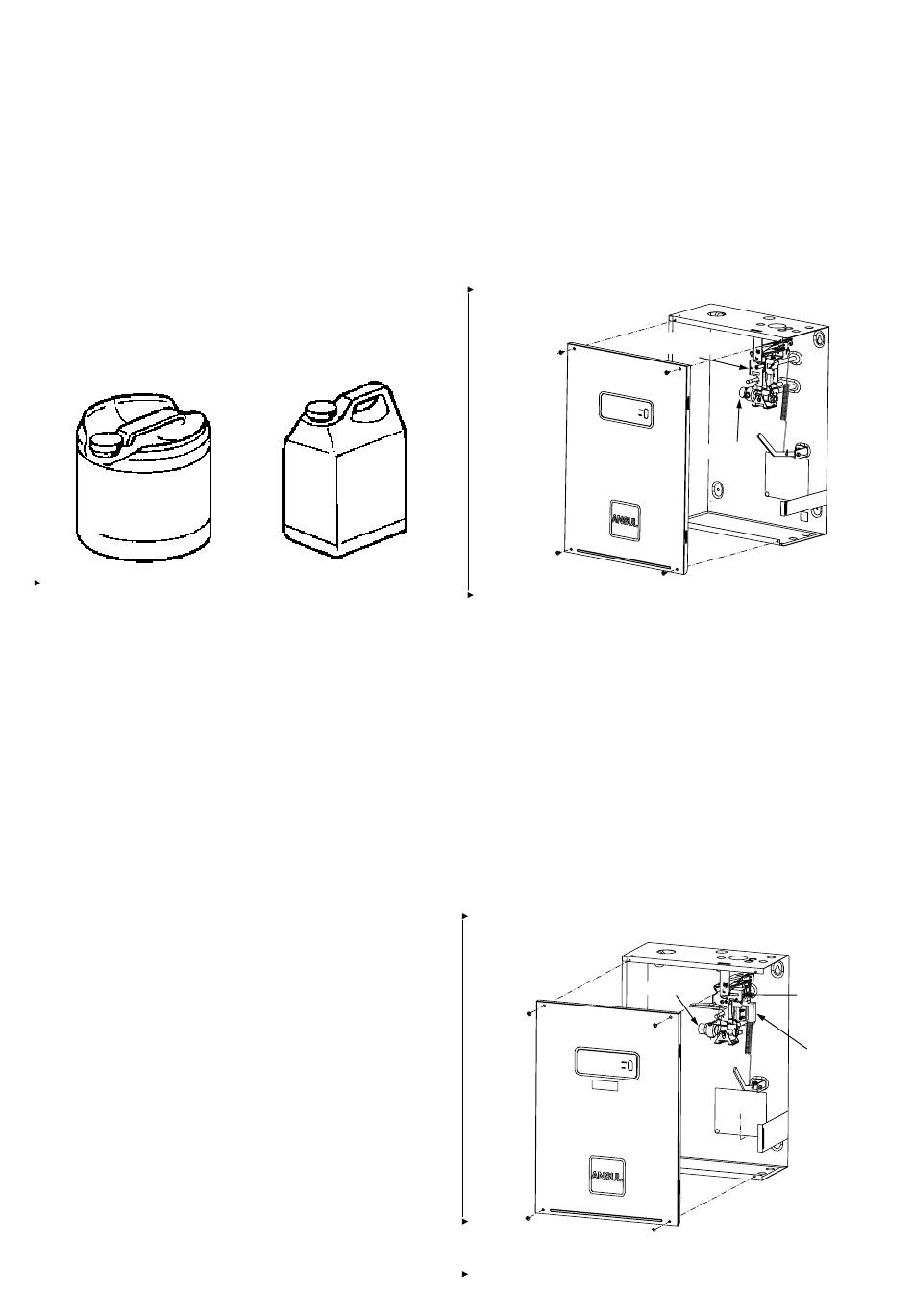

LIQUIDE EXTINCTEUR À PH FAIBLE « ANSULEX »
3,0 gal
POIDS D'EXPÉDITION 15,9 kg (35 lb)
000136
ENSEMBLE DE DÉCLENCHEMENT
RÉGULÉ (MÉCANIQUE)
L'ensemble de déclenchement mécanique régulé ANSUL
AUTOMAN (réf. 429853) contient le mécanisme de déclenche-
ment régulé, le tuyau de gaz propulseur pour le raccordement au
réservoir d'agent et les opercules défonçables pour faciliter l'ins-
tallation de la tuyauterie de gaz de déclenchement ; la tuyauterie
de gaz propulseur ; le système de détection et des équipements
supplémentaires. Cet ensemble de déclenchement mécanique
est utilisé dans des systèmes à réservoir unique, double et
multiple et doit être monté sur une surface rigide. Le mécanisme
de déclenchement peut être utilisé pour interconnecter les
canalisations de gaz propulseur et de gaz de déclenchement
comme l'exige la conception du système. Le régulateur est conçu
pour permettre un débit constant de gaz dans le réservoir à une
pression de 7,6 bar (110 psi) lorsque le système est actionné. Le
réservoir d'agent doit être commandé séparément.
Dans les systèmes à réservoir unique, double et multiple, le
tuyau de gaz propulseur fourni relie le réservoir d'agent à la sortie
inférieure du régulateur. Dans les configurations de système à
deux et multiples réservoirs, la sortie arrière du régulateur est
utilisée comme une alimentation en gaz propulseur pour un
ensemble réservoir-caisson ou réservoir-support supplémentaire.
Le caisson contient les opercules défonçables nécessaires pour
faciliter le raccordement. Si un pressostat doit être fixé au régula-
teur, des raccords supplémentaires sont nécessaires.
Le réservoir est installé dans le caisson. Le réservoir contient un
ensemble adaptateur/tuyau avec un joint à disque de rupture. Le
disque de rupture permet d'empêcher le siphonnage de l'agent
en haut du tuyau lors d'importantes variations de température
dans la zone où le réservoir est situé. Le réservoir est en acier
inoxydable et, dans des conditions normales d'utilisation, doit
être soumis à un test hydrostatique tous les douze ans.
L'équipement de détection et l'équipement supplémentaire requis
en fonction du système sont raccordés au mécanisme de
déclenchement. Le caisson contient des opercules défonçables
pour faciliter le raccordement des détecteurs et des équipements
supplémentaires.
1,5 gal
POIDS D'EXPÉDITION 8,6 kg (19 lb)
000137
FIGURE 3-1
SECTION 3 – COMPOSANTES DU SYSTÈME
1er sept. 2014
Le système peut être actionné automatiquement ou manuelle-
ment. L'actionnement automatique survient lorsqu'un fusible
dans le système de détection se détache lors d'un incendie.
L'actionnement manuel du système survient lorsqu'un membre
du personnel tire sur l'anneau d'ouverture du déclencheur manuel
à distance.
ENSEMBLE DE DÉCLENCHEMENT RÉGULÉ AUTOMAN
(MÉCANIQUE)
REMARQUE : LE RÉSERVOIR D'AGENT
DOIT ÊTRE COMMANDÉ
SÉPARÉMENT
(VOIR PAGE 3-3)
MÉCANISME DE
DÉCLENCHEMENT
ENSEMBLE DE DÉCLENCHEMENT
RÉGULÉ (ÉLECTRIQUE)
L'ensemble de déclenchement électrique régulé AUTOMAN
(réf. 429856) est identique à la version mécanique sauf qu'il
contient également un interrupteur électrique et un solénoïde
120 V ca montés en usine.
Le solénoïde est utilisé pour actionner de façon électrique le
mécanisme de déclenchement. L'interrupteur électrique est utilisé
pour protéger le solénoïde en ouvrant le circuit du solénoïde une
fois le système actionné. Des interrupteurs électriques supplé-
mentaires peuvent être ajoutés si nécessaires pour l'équipement
automatique et les accessoires de coupure du gaz, ainsi que pour
le déclenchement d'alarmes visibles et sonores.
ENSEMBLE DE DÉCLENCHEMENT RÉGULÉ AUTOMAN
(ÉLECTRIQUE)*
REMARQUE : LE RÉSERVOIR D'AGENT
DOIT ÊTRE COMMANDÉ
SÉPARÉMENT
(VOIR PAGE 3-3)
RÉGULATEUR
* Remarque : L'ensemble de déclenchement électrique régulé AUTOMAN
(réf. 429856) n'est pas conçu pour être utilisé avec un système de détection
électrique.
UL EX3470
ULC EX3470
RÉV. 11
PAGE 3-1
RÉGULATEUR
POIDS D'EXPÉDITION
9,5 kg (20,9 lb)
FIGURE 3-2
009454
POIDS D'EXPÉDITION
10,0 kg (22,1 lb)
INTERRUPTEUR
SOLÉNOÏDE
FIGURE 3-3
009455
