SECTION 5 – INSTRUCTIONS D'INSTALLATION
UL EX3470
ULC EX3470
PAGE 5-14
RÉV. 11
INSTALLATION DU SYSTÈME DE DÉTECTION (Suite)
Installation de l'articulation type « ciseaux » (Suite)
3. En commençant par l'ensemble de déclenchement, faites
passer le câble à travers l'orifice dans le collier de fixation
du mécanisme de déclenchement et laissez pendre le câble
restant. (Ne serrez pas encore les vis du collier de fixation.)
Voir figure 5-24.
4. Depuis l'ensemble de déclenchement, tirez le câble en acier
inoxydable à travers le conduit, les poulies de coin et le
support de détecteur jusqu'au détecteur final.
AVERTISSEMENT
Si le câble doit être épissé, assurez-vous
que l'épissure est située à une distance
d'au moins 305 mm (12") de tout poulie de
coin ou raccord intermédiaire pour éviter les
interférences.
5. Faites passer le câble à travers le support du détecteur final
comme indiqué sur la figure 5-25 ou sur la figure 5-26 si le
détecteur final est installé dans l'ouverture d'une gaine, et
installez le manchon d'arrêt à environ 51 - 76 mm (2 - 3") de
l'extrémité du câble. Voir figure 5-27. Utilisez l'outil pour
manchon de Nicopress National Telephone Supply Company
(n° d'article 51-C-887) ou un outil similaire pour bien sertir le
manchon d'arrêt.
1er sept. 2014
COLLIER DE
FIXATION

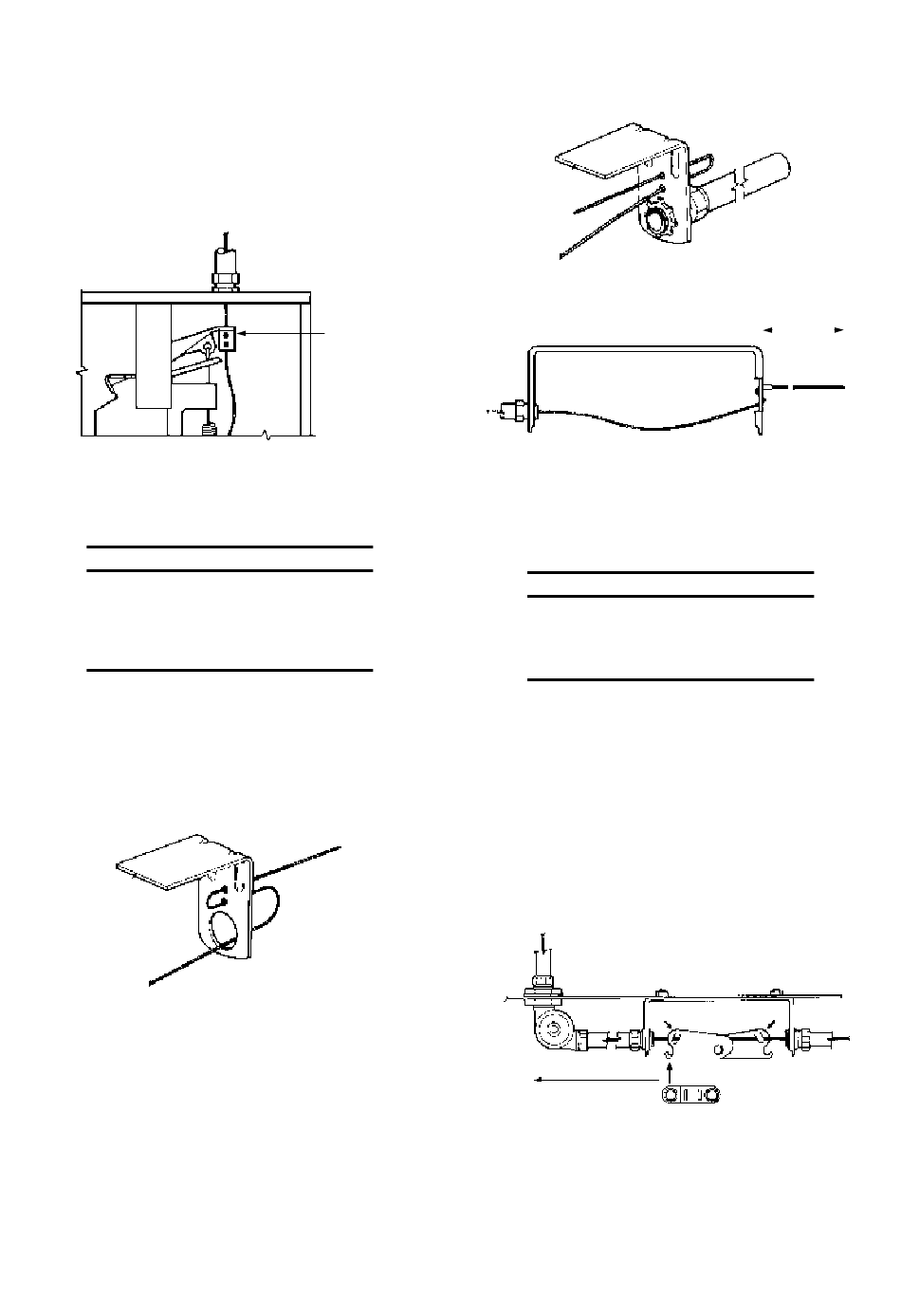

FIGURE 5-24
FIGURE 5-25
Manuel R-102 d'extinction incendie pour restaurants
000309
6. Afin que le câble métallique soit toujours en tension lors
de l'installation de l'articulation du détecteur, accrochez un
étau ou un autre outil lourd sur le surplus de câble en acier
inoxydable en laissant une longueur suffisante de câble entre
le collier de fixation et l'outil lourd.
Lorsque vous fixez l'outil lourd au surplus de
câble métallique, laissez environ 76 mm (3")
de câble pour pouvoir installer correctement
chaque articulation de détecteur.
Exemple : Si le système a six détecteurs, il devrait y avoir
environ 457 mm (18") de surplus de câble entre le collier
de fixation et l'outil lourd que vous utiliserez lorsque vous
installerez l'articulation.
7. Installez l'ensemble de détecteur type ciseaux comme
indiqué sur la figure 5-28. Notez que l'ensemble de déclen-
chement ou de déclenchement à distance AUTOMAN se
situe à gauche du support du détecteur. Sertissez légè-
rement les deux « crochets » des ensembles sur le câble
avec une pince de sorte que le câble soit saisi sous chaque
crochet mais que l'ensemble puisse se déplacer d'un
côté à l'autre. Installer l'ensemble au centre du support du
détecteur.
000310
ENSEMBLE DE DÉCLENCHE-
MENT OU DE DÉCLENCHE-
MENT À DISTANCE AUTOMAN
AVERTISSEMENT
FIGURE 5-26
000311
51 - 76 mm
(2 - 3")
FIGURE 5-27
000312
FIGURE 5-28
